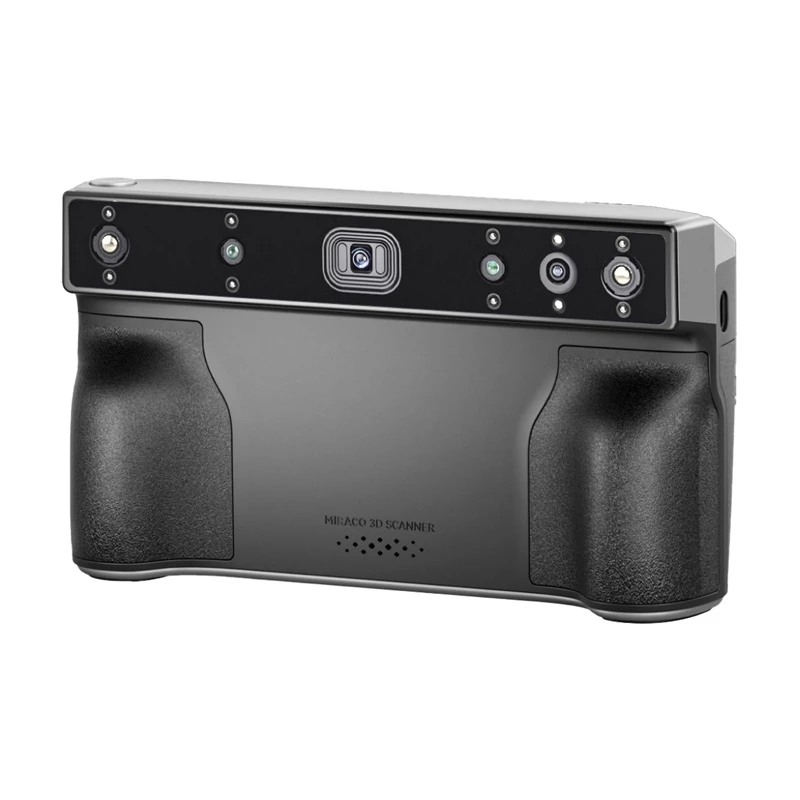

Revopoint Miraco Plus 3D-skanner
Revopoint Miraco Plus 3D-skanner, mis pälvis maineka Red Dot Award 2024 auhinna, on mitmekülgne lahendus, mis ühendab fotogramm-meetrilise metroloogia ülitäpsuse paindlikkusega skaneerida nii väiksemaid detaile nagu kruvid kui ka suuri tööstusobjekte. Kahekordse optilise suurenduse ja kuni 20 kaadrit sekundis kiirusega saavutate selge ja kiire registreerimise isegi kõige keerukamate kujude puhul, samal ajal kui 48MP RGB-kaamera pakub erksat, loomulikku värviedastust 8K kvaliteedis. Sisseehitatud 9-teljeline IMU stabiliseerib iga liigutuse, kõrvaldades hägususe, ning 180° kallutatav 2K AMOLED-ekraan võimaldab intuitiivselt jälgida edenemist reaalajas. Neljaastmelise töövooga (markerite ettevalmistamine, pildistamine, punktipilve arvutamine ja jäädvustamine ning töötlemine ja eksport) lihtsustab Miraco Plus prototüüpimist ja täiustatud disaini, pakkudes kõrgeima kvaliteediga mõõtmisi ilma lisatööjõu palkamiseta.
Innovatiivne fotogramm-meetriline metroloogia
Miraco Plus'i südames on ülitõhus fotogramm-meetriline metroloogiasüsteem, mis vähendab reaalajas vigade kuhjumist punktipilve järjestikuste fragmentide ühendamisel. Just tänu sellele kaardistatakse iga kujund, isegi kõige keerukamad, alates muljetavaldavatest skulptuuridest kuni pisikeste mehaaniliste komponentideni, võrreldamatu järjepidevusega. Üksiku kaadri täpsus kuni 0,04 mm tagab, et ükski detail ei jää märkamata. Fotogramm-meetriline pikkustäpsus 0,02 mm + 0,05 mm × L (m) tagab, et teie mudel vastab tegelikele mõõtmetele.
Mikroskoopilistest kruvidest kuni suurte tööstusobjektideni
Miraco Plus saab hõlpsasti hakkama nii õrnade ehete kui ka suurte auto- või mootorrattakomponentidega. 2-kordne optiline suurendus võimaldab keskenduda peenimatele detailidele ning jäädvustuskiirus kuni 20 kaadrit sekundis tähendab, et skaneerite ka pikki objekte kiiresti ja sujuvalt. Kahte töörežiimi (üksikvõte ja pidev) saate kohandada vastavalt oma vajadustele, olenemata skaneeritava pinna keerukusest.
Võrratu värvikvaliteet ja stabiilsus

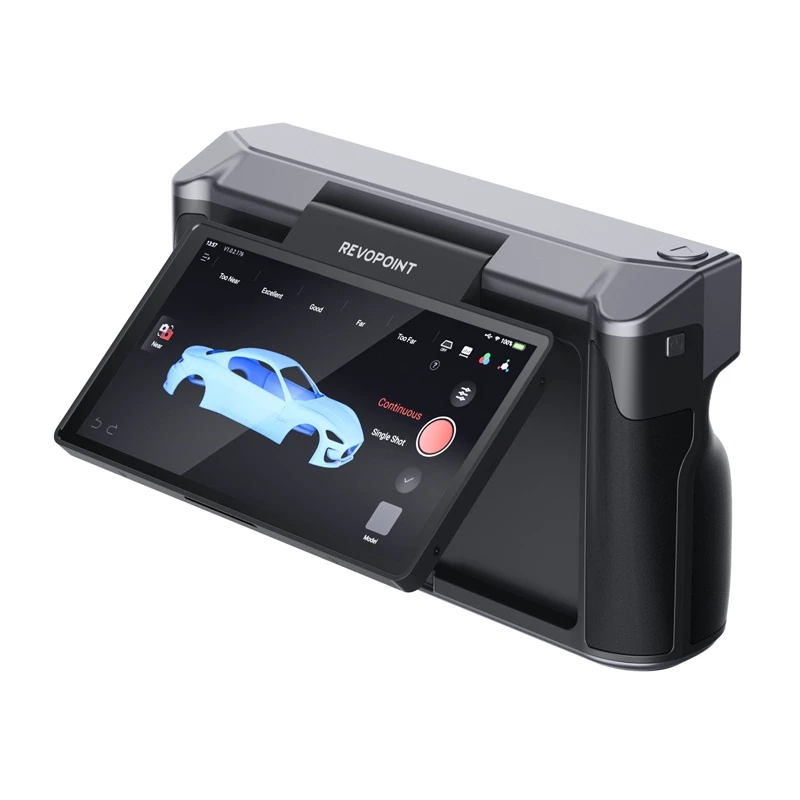

Sisseehitatud 48 MP RGB-kaamera jäädvustab kogu värvispektri 8K kvaliteedis, nii et valmis 3D-mudelid ei vaja täiendavat värvikorrektsiooni. 9-teljelisel IMU-l (inertsiaalmõõteseade, moodul, mis mõõdab objekti kiirendust ja nurkkiirust ruumis, kasutades kiirendusandureid ja güroskoope) põhinev stabiliseerimine kõrvaldab hägususe ja värisemise isegi siis, kui töötate välitingimustes või ilma statiivita. Suur 2K AMOLED (aktiivmaatriksiga orgaaniline valgusdiood, täiustatud kuvatehnoloogia, mis kasutab orgaanilisi valgusdioode) ekraan, mis kaldub 180°, võimaldab jälgida skaneerimise edenemist reaalajas ja igas asendis.
Intuitiivne neljaastmeline töövoog
Kogu digiteerimise töövoog taandub neljale lihtsale etapile, mis viiakse läbi ilma andmeid seadmest välja viimata kuni lõpliku ekspordini - esimene etapp on ettevalmistamine (asetage kaasasolevad mõõdulindid, kodeeritud sihtmärgid ja markerid objektile või selle ümber - need on fotogramm-meetrilise analüüsi võrdlusaluseks), pildistamine (tehke fotosid erinevate nurkade ja kõrguste alt, kuni iga objekti osa on kaadris), punktipilvede arvutamine ja jäädvustamine (Miraco Plus tuvastab automaatselt markerite asukohad, ühendab kaadrid ja loob ühtse punktipilve) ning töötlemine ja eksport (täiustatud tarkvara võimaldab mudelit korrigeerida, filtreerida ja redigeerida, seejärel eksportida valmis faili ühe klõpsuga töölauale või pilve).
Komplekti kuuluvad
- Miraco Plus 3D-skanner
- mõõdulindid
- magnetmarkerite komplekt
- kleepuvate markerite komplekt
- statiiv
- pöördlaud
- rinnakuju (skaneerimiseks)
- pöördlaua kate
- markerid
- 65W adapter kahe USB USB-C pordiga
- kalibreerimisplaat kaugskaneerimiseks x4
- kalibreerimisplaadi kandekott
- kalibreerimisplaat lähivõtte skaneerimiseks
- "võlupadi" x2
- USB USB-C HDMI-adapter
- USB USB-C Type-A-adapter
- randmepael
- hoiukott
- kasutusjuhend
| Tootja | Revopoint |
|---|---|
| Mudel | Miraco Plus |
| Tehnoloogia | Neli infrapuna struktureeritud valguse kaamerat optilise suumi ja fotogramm-meetrilise metroloogiaga |
| Üksiku kaadri täpsus | 0,02 mm |
| Üksiku kaadri täpsus | 0,04 mm |
| Fotogramm-meetriline pikkustäpsus | 0,02 mm + 0,05 mm x L (m) |
| Fusioonpunkti kaugus | 0,05 mm |
| Töövahemik | 100 - 1000 mm |
| Ühe jäädvustuse ala lähimal kaugusel | 28 x 53 mm 100 mm juures |
| Ühe jäädvustuse ala kaugeimal kaugusel | 975 x 775 mm 1000 mm juures |
| Minimaalne skaneeritav maht | 10 x 10 x 10 mm |
| Maksimaalne skaneeritav maht | 4 × 4 x 4 m |
| Skaneerimiskiirus | 20 kaadrit/s |
| Kaamera eraldusvõime | Sügavuskaamera: 2MP, RGB-kaamera: 48MP |
| Protsessor | 8-tuumaline ARM A76, 2,4 GHz, Mali G52 GPU |
| 3D-valgusallikas | 1. klassi infrapunavalgus |
| RAM ja sisemälu | 32 GB + 256 GB |
| Täitevalgustid | Sügavuskaamera: 8, RGB-kaamera: 2 |
| Andurid | 9-teljeline IMU |
Kasutusjuhend
Asetage kaasasolevad markerid ja kodeeritud sihtmärgid objekti ümber või peale vastavalt soovitatud paigutusele, seejärel valige üksikvõtte või pidev režiim sõltuvalt objekti suurusest ja pinna keerukusest. Tehke fotosid mitme nurga ja kõrguse alt, kuni kõik pinnad on kaetud; Miraco Plus tuvastab automaatselt markerite asukohad ja ühendab kaadrid, et luua ühtne punktipilv. Pärast jäädvustamist kasutage pardal olevaid töötlemistööriistu mudeli filtreerimiseks, korrigeerimiseks ja viimistlemiseks, seejärel eksportige valmis fail töölauale või pilvesalvestusse.
Soovitused
Parimate tulemuste saavutamiseks kasutage kaasasolevaid kalibreerimisplaate ning magnet- või kleepmarkereid, et tagada stabiilsed võrdluspunktid. Väga väikeste objektide puhul kasutage lähikauguse kalibreerimisplaati ja 2-kordset optilist suurendust; suurte objektide puhul töötage töövahemiku kaugemas otsas ja lubage pidev jäädvustus. Väljas või ebastabiilsetes tingimustes skaneerides toetuge 9-teljelisele IMU stabiliseerimisele ja kaaluge statiivi kasutamist maksimaalse järjepidevuse tagamiseks.
