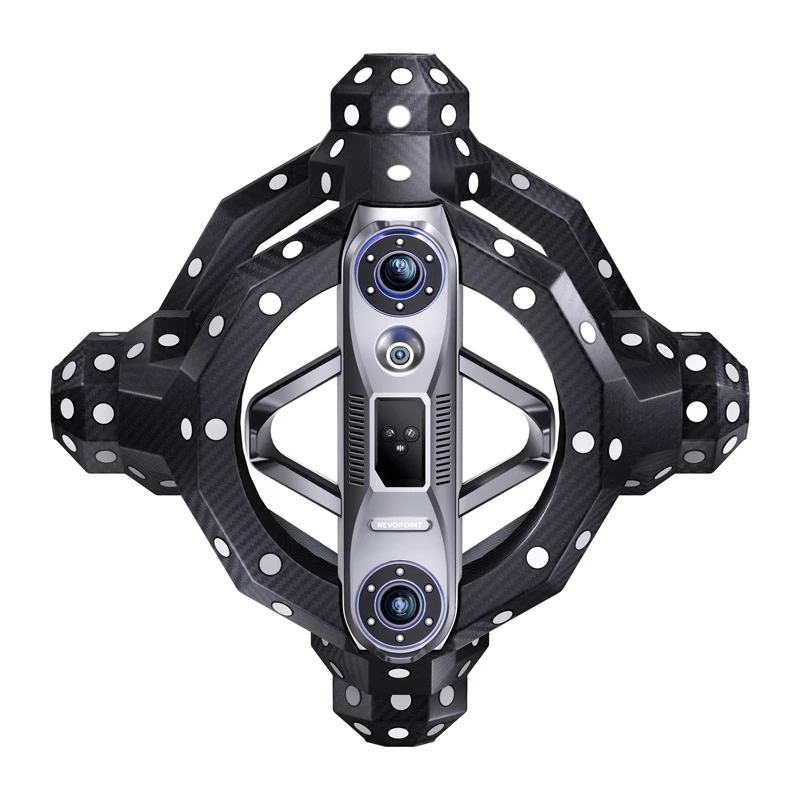

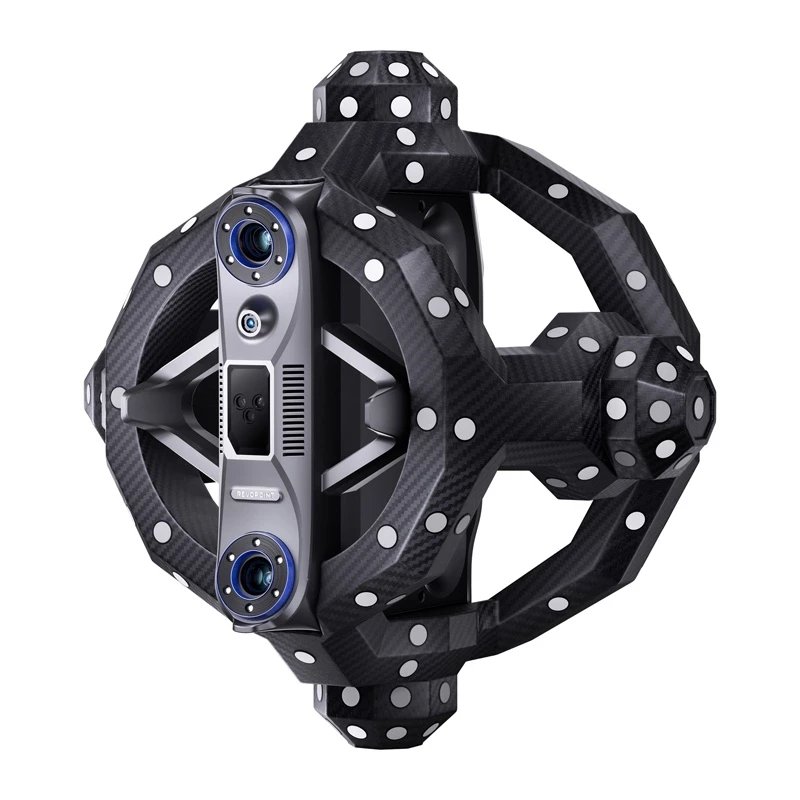

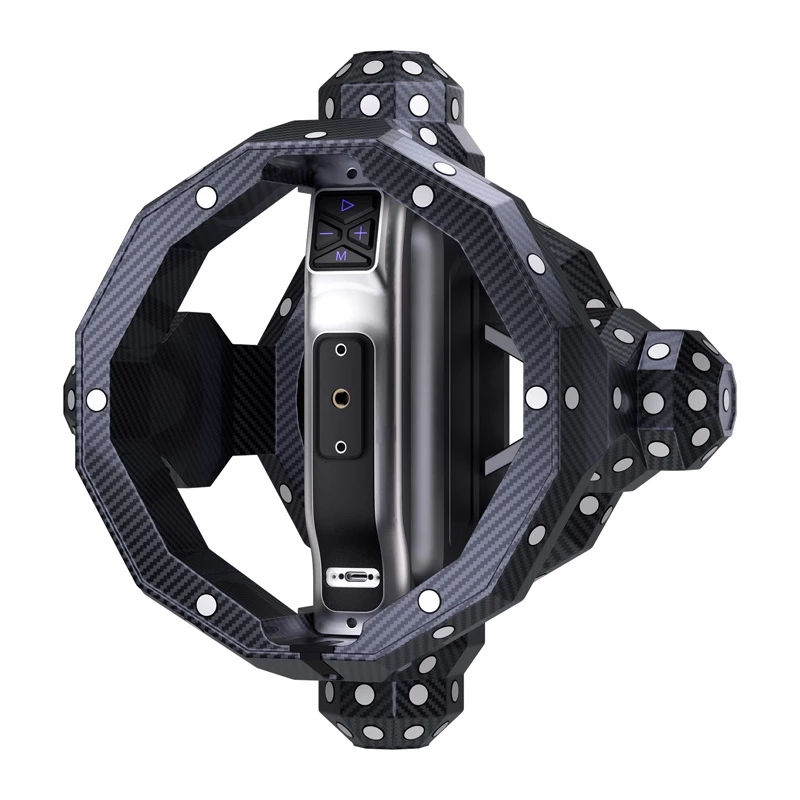

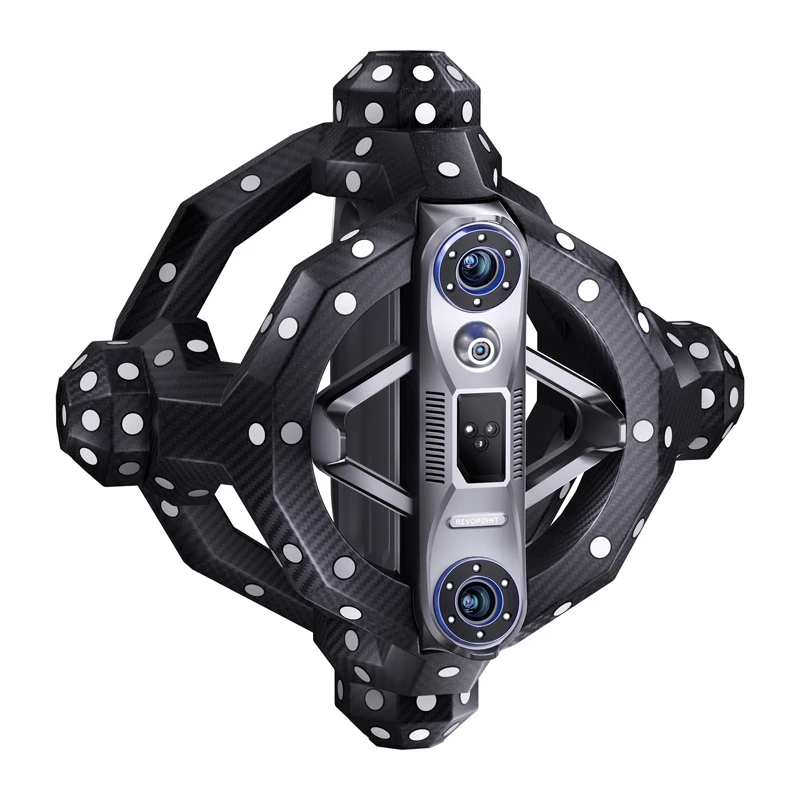

Revopoint Trackit optiline 3D-skanner
Metroloogiline täpsus, täielik mobiilsus ja intelligentne reaalajas objektide jälgimine – Revopoint Trackit on terviklik 3D-skaneerimissüsteem, mis ühendab 0,02 mm täpsusega optilise skanneri täiustatud ruumijälgimisseadmega. See on mõeldud inseneridele, CAD-disaineritele, kvaliteedikontrolli spetsialistidele ja tööstusettevõtetele. Trackit võimaldab kiiret, stabiilset ja korratavat skaneerimist nii väikestel komponentidel kui ka suurtel objektidel – ilma markeriteta. Integreeritud automaatne kalibreerimissüsteem, intelligentsed gimbalid ja spetsiaalne Revo Trackit tarkvara tagavad suure täpsuse ja mugavuse erinevates mõõtmiskeskkondades.
Täpsus ilma kompromissideta
Revopoint Trackit pakub mõõtetäpsust 0,02 mm ja punktide vahekaugust kuni 0,05 mm, võimaldades ka kõige peenemate pinnadetailide kaardistamist. Mõõtmiste eest vastutab siniste laseritega (30 joont ja 1 üksik joon) toetatud sügavuskaamerate komplekt, mis tagab suure täpsuse ja stabiilsuse. Saadud andmeid saab eksportida populaarsetes vormingutes nagu PLY, OBJ, STL, ASC, 3MF, GLTF või FBX edasiseks kasutamiseks disaini- ja inseneritarkvaras.
Kiirus ja sujuv töö
Süsteem saavutab skaneerimiskiiruse kuni 1 500 000 punkti sekundis, võimaldades objekti tõhusat digiteerimist. Tänu skanneri liikumise intelligentsele jälgimisele ruumis saate töötada sujuvalt – ilma markeriteta ja ilma vajaduseta hoida täiesti fikseeritud asendit. Track Scan režiim võimaldab skanneri asukoha ja nurga reaalajas salvestamist, tagades punktipilvede täpse ühendamise isegi dünaamiliste liigutuste ajal.
Automaatne kalibreerimine
Revopoint Trackit optiline 3D-skanner välistab keeruka seadistamise, kasutades kahte automaatse kalibreerimisega gimbali (kaheteljeline gimbalsüsteem). Jälgija ja skanner reguleerivad automaatselt oma asendit üksteise suhtes, tagades mõõtesüsteemi ühtlase geomeetria. Kalibreerimisprotsessi saab käivitada otse tarkvaras – süsteem tuvastab automaatselt kalibreerimismassiivid ja sünkroniseerib kaamera parameetrid.
Valmis tööks igas olukorras
Nii skanner kui ka jälgija on valmistatud kergetest, kuid vastupidavatest materjalidest – süsinikkiust raam ja polükarbonaadist korpus tagavad vastupidavuse mehaanilistele vigastustele ja pika eluea. Seadmed kaaluvad vastavalt 1,2 kg ja 1,8 kg, töötavad temperatuurivahemikus 0 kuni 40 °C ning neid saab hõlpsasti paigaldada kaasasolevatele statiividele. Kogu komplekti transpordite spetsiaalsetes ratastega kandekohvrites, nii et see jääb täiesti mobiilseks ja kasutusvalmis nii metroloogialaboris kui ka tööstuskeskkonnas või töökojas.
Mitmekülgsed skaneerimisrežiimid
Revopoint Trackit pakub mitut töörežiimi, mis sobivad erinevateks mõõtmisstsenaariumideks. Track Scan režiimis toimub skaneerimine reaalajas ilma markeriteta, mis sobib hästi väikeste kuni keskmise suurusega objektide jaoks. Multi-Position Scan võimaldab suured mudelid, nagu kereosad või masinaosad, jagada sektsioonideks ja automaatselt ühendada ühtseks punktipilveks. Keeruliste pindade jaoks on saadaval Marker Scan režiim, mis kasutab magnetilisi või isekleepuvaid markereid, et suurendada lugemi stabiilsust. Olenemata valitud režiimist saab valmis mudeleid salvestada populaarsetes PLY, OBJ, STL, ASC, 3MF, GLTF või FBX vormingutes kasutamiseks CAD-, CAM- ja 3D-programmides.
Revo Trackit täiustatud tarkvara
Revo Trackit rakendus on kogu skaneerimisprotsessi haldamise keskus. See võimaldab sügavuskaamerate särituse automaatset reguleerimist ja kogutud punktide kauguse ning kvaliteedi reaalajas jälgimist. Samuti saate skaneerimise peatada, selle edenemist kontrollida ja tööd igal ajal jätkata. Süsteem ühendab automaatselt punktipilved ja genereerib mudeli võrgustiku, mis kiirendab lõpliku faili ettevalmistamist. Pärast skaneerimise lõpetamist saate hõlpsasti luua 3D-mudeli, teostada põhilist võrgustikutöötlust ja eksportida andmed soovitud vormingus.
Professionaalsed rakendused
Revopoint Trackit on mõeldud inseneri-, tööstus- ja disainirakendusteks. Süsteem sobib ideaalselt kvaliteedikontrolliks ja metroloogiaks, võimaldades komponentide kuju täpset geomeetriaanalüüsi ja kaardistamist. See on hinnatud tööriist ka pöördprojekteerimisel, võimaldades komponentide digiteerimist ilma tehnilise dokumentatsioonita. See avab laia valiku võimalusi prototüüpimises ja CAD-disainis, hõlbustades reaalsete objektide ülekandmist digitaalsesse keskkonda. Toetades objekte suuruses 10 mm kuni 6 m, kasutatakse Revopoint Trackit nii tööstuses kui ka tehnilises hariduses või teadusuuringutes, pakkudes suurt täpsust ja paindlikku tööd.
Seadmed, mis on valmis enamaks
Revopoint Trackiti võimaluste täielikuks ärakasutamiseks on soovitatav konfiguratsioon, mis sisaldab Windows 10 või 11 (64-bitine), 12. põlvkonna Intel Core i9 protsessor või uuem, 64 GB muutmälu ja NVIDIA RTX 4060 graafikakaart 8 GB VRAM-iga või kõrgem. Seade töötab ainult x86_64 arhitektuuriga ja nõuab ühendust USB 3.0 või uuema kaudu, et tagada piisav edastusstabiilsus ja sujuv töötlemine skaneerimise ajal.
Komplekti kuulub:

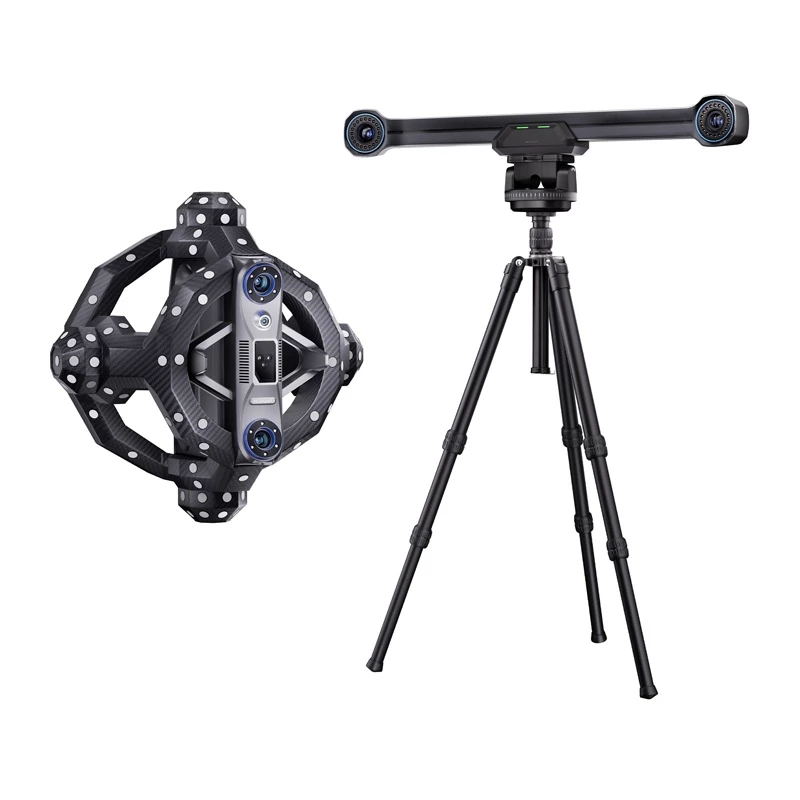

- Jälgija
- Skanner
- Gimbal jälgija automaatseks kalibreerimiseks (kaheteljeline)
- Gimbal skanneri automaatseks kalibreerimiseks (kaheteljeline)
- Statiiv jälgijale
- Statiiv skannerile
- Statiiv kalibreerimisplaadile
- Skanneri adapter
- Kalibreerimisplaat
- Kalibreerimisvarras
- Toiteplokk
- PC-kaabel
- Skanneri kaabel
- Skanneri gimbali kaabel
- Jälgija gimbali kaabel
- Kaablisidemed
- Magnetmarkerid
- Ankurplokk (magnetiline)
- Positsioneerimismatt
- USB-mälupulk
- Transpordikohver jälgijale (ratastega)
- Transpordikohver skannerile (ratastega)
- Kiirjuhend, sertifikaat ja garantiikaart
Üldine
| Tootja | Revopoint |
|---|---|
| Mudel | TRACKIT |
Skanner
| Ühe kaadri täpsus | 0,02 mm |
|---|---|
| Punktide vahekaugus (pärast punktipilvede ühendamist) | kuni 0,05 mm |
| Skaneerimiskiirus | kuni 1 500 000 punkti/sekundis |
| Valgusallikas | 30 sinist laserjoont + 1 üksik sinine laserjoon |
| Töövahemik | 200–400 mm |
| Ühe skaneerimisala (minimaalne kaugus) | 160 × 70 mm 200 mm juures |
| Ühe skaneerimisala (maksimaalne kaugus) | 320 × 215 mm 400 mm juures |
| Kaal | 1,2 kg |
| Mõõtmed | 295 × 295 × 205 mm |
| Töötemperatuuri vahemik | 0 kuni 40 °C |
| Toetatud väljundvormingud | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Materjal | Raam: süsinikkiud Korpus: polükarbonaat |
Jälgija
| Soovitatav objekti suurusvahemik | 0,01–6 m |
|---|---|
| Ruumiline täpsus (jälgimissüsteem) | 0,025 mm + 0,04 mm × L (m) |
| Töövahemik | 1500–4000 mm |
| Minimaalne jälgimisraam | 1304 × 1067 mm 1500 mm juures |
| Maksimaalne jälgimisraam | 3260 × 2845 mm 4000 mm juures |
| Jälgimismaht | 11 m³ |
| Kaal | 1,8 kg |
| Mõõtmed | 686 × 115 × 111 mm |
| Jälgimise ribalaius | Infrapuna |
| Kasutaja ümberkalibreerimine | Automaatne kalibreerimine. Jälgijal on automaatne gimbal-kalibreerimissüsteem; skanner vajab käsitsi kalibreerimist. |
| Toetatud tarvikud | Kalibreerimisplaat, kalibreerimisvarras, kaheteljeline gimbal automaatseks kalibreerimiseks, ankurplokk, suur pöördlaud |
Minimaalne skaneerimisvahemik (mm): 10, Täpsus (mm): 0,025, Maksimaalne skaneerimisvahemik (mm): 6000, Teave andmete genereerimise kohta: https://dataact.innpro.pl/Revopoint/6975577881212, GPSR Link: https://psr-assets.innpro.pl/creative_technologies/sg_creative_technologies_3d_scanners.pdf, Brutokaal: 33000, Netokaal: 3000, Karbi pikkus: 104,00, Karbi laius: 56,00, Karbi kõrgus: 60,00
Kasutamine
Hoidke skannerit kindlalt ja liigutage seda ümber objekti, et jäädvustada kõik nähtavad pinnad, säilitades ühtlase kauguse ja kattuvad läbimised usaldusväärseks joondamiseks. Kasutage seadme joondustööriistu või kaasasolevat tarkvara mitme skaneeringu registreerimiseks ja puhta võrgustiku genereerimiseks. Eksportige saadud punktipilv või võrgustik eelistatud 3D-töötlus- või CAD-tarkvarasse edasiseks analüüsiks, võrdlemiseks või modelleerimiseks.
Soovitused
Parimate tulemuste saavutamiseks skaneerige hajusas ja stabiilses valguses ning kandke ajutist matistavat spreid või pulbrit väga peegeldavatele või läbipaistvatele pindadele. Tehke kattuvaid läbimisi erinevate nurkade alt, et tagada täielik katvus, ja kasutage skanneri joondusfunktsioone, et vähendada artefakte enne võrgustiku genereerimist ja eksportimist.
