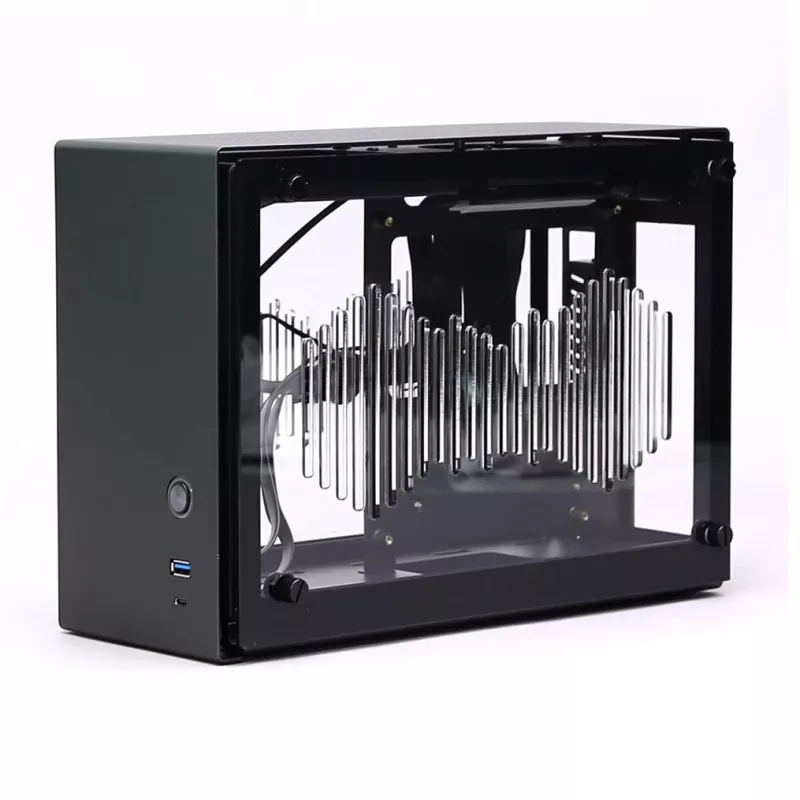

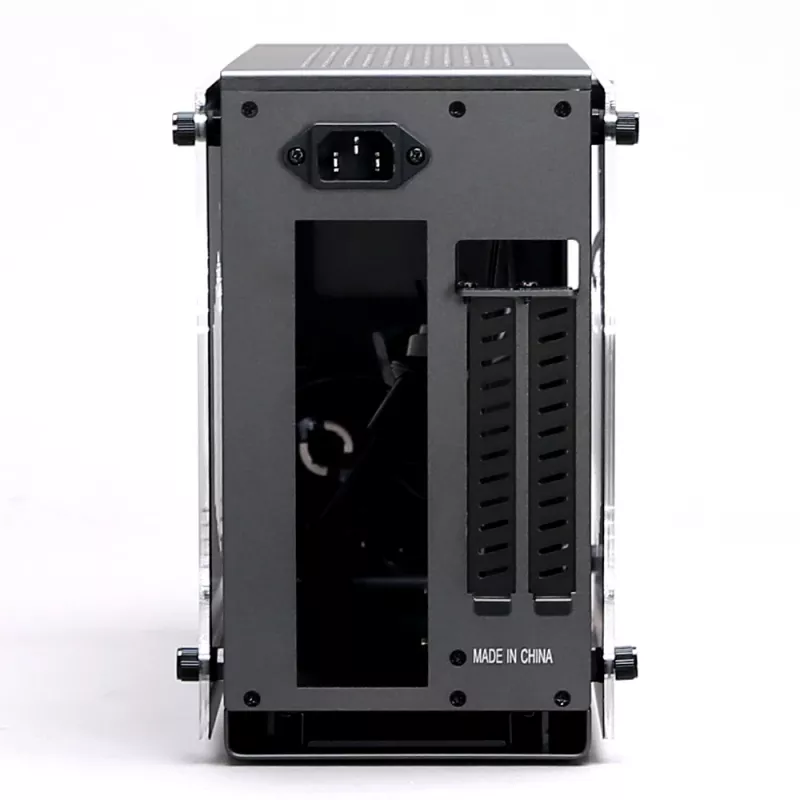

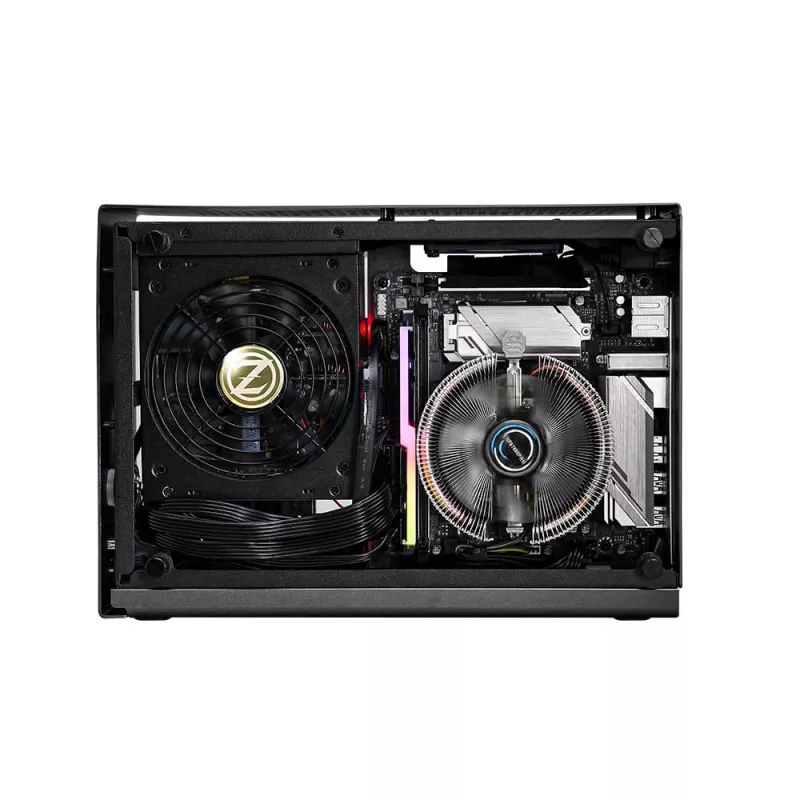

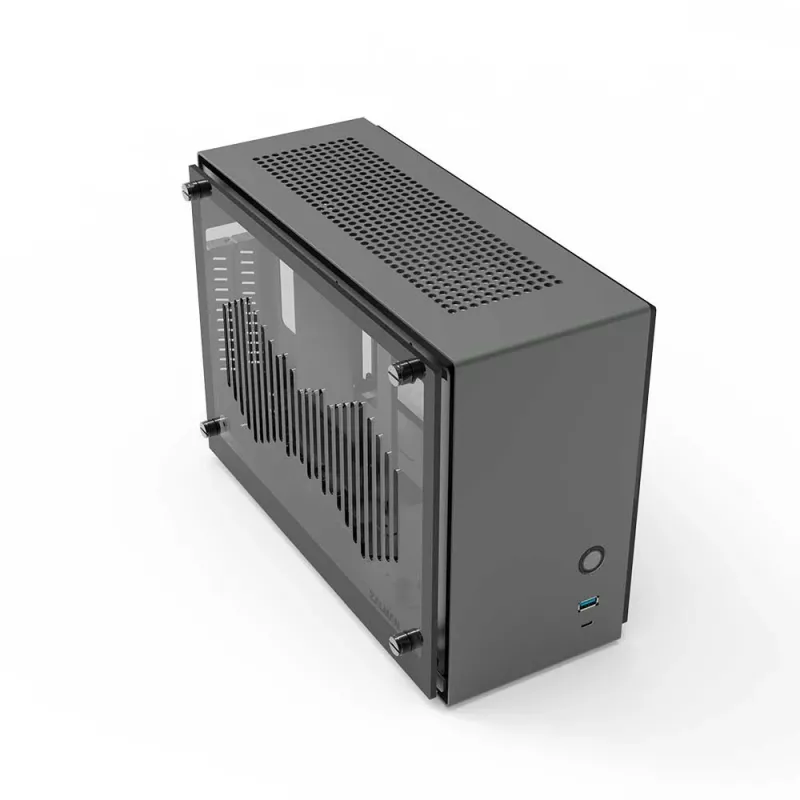

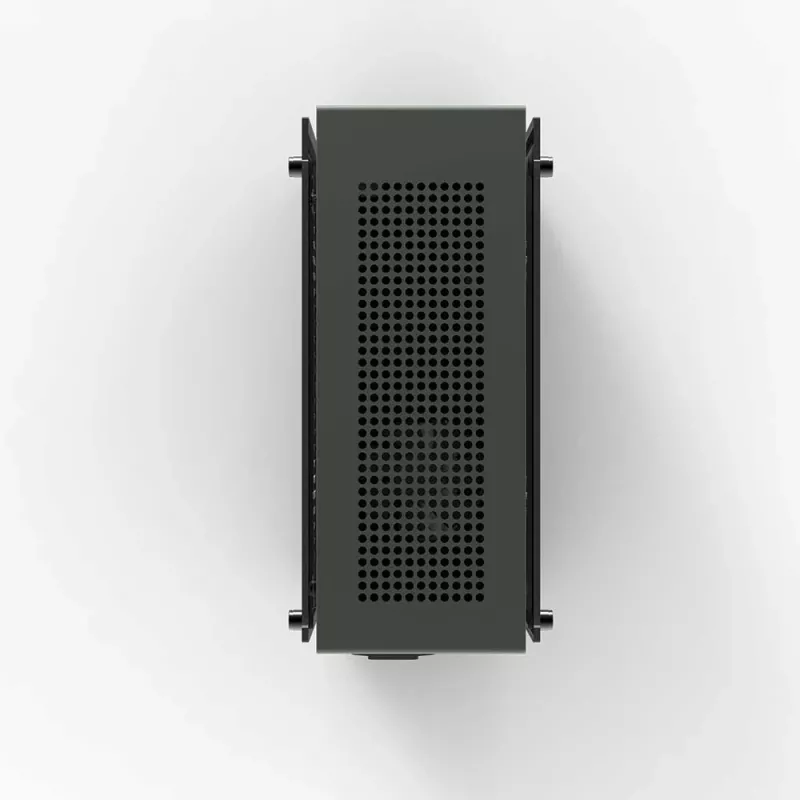

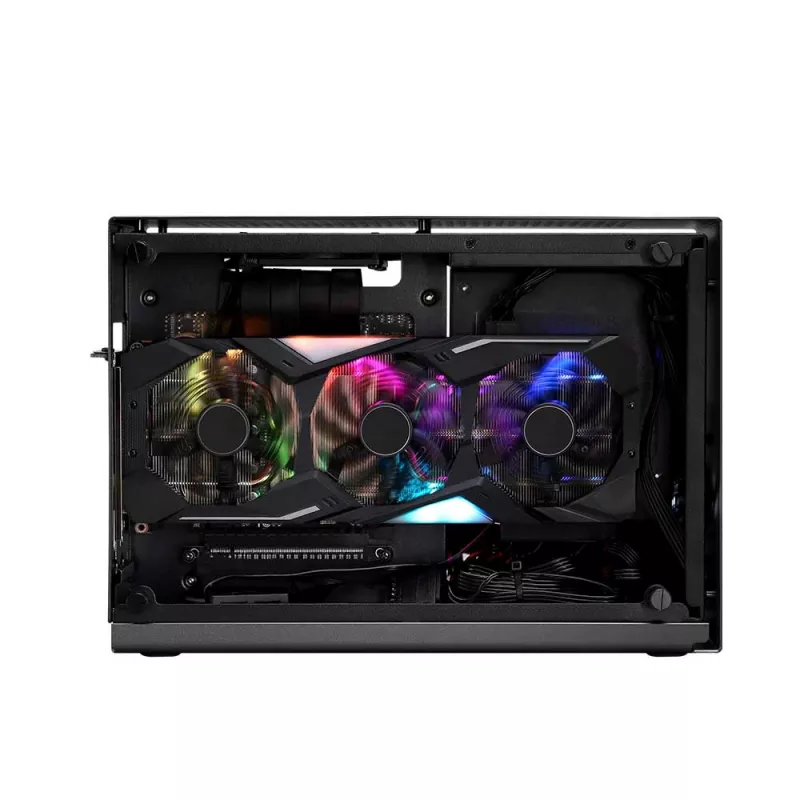

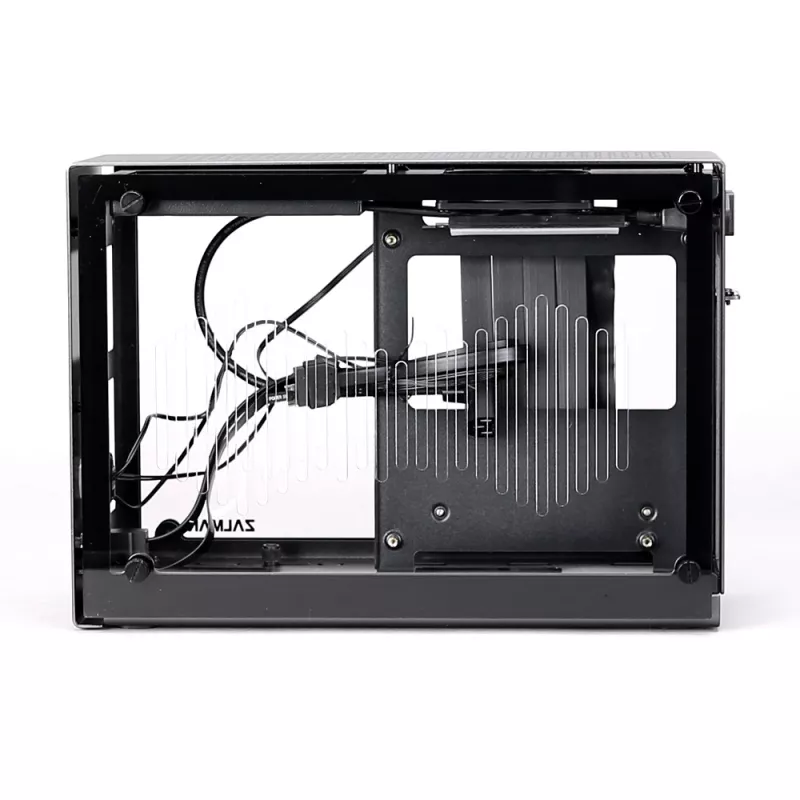

Zalman M2 Mini Gray Mini Tower Hall

ZALMAN M2 Mini-Gray on kompaktne Mini-ITX arvutikorpus alumiiniumist ja terasest konstruktsiooni ning kahepoolsete akrüülpaneelidega. Mõeldud väikese vormiteguriga arvutitele, korpuse mõõtmed on 328(S) x 150(L) x 235(K) mm ning see toetab Mini-ITX emaplaate, SFX/SFX-L toiteplokke ja graafikakaarte pikkusega kuni 295 mm. Eelpaigaldatud 80 mm ülemine ventilaator ja ventileeritud akrüülpaneelid tagavad õhuvoolu tõhusaks jahutuseks.

Eelised

Korpus ühendab täppis-CNC-alumiiniumtöötluse ja ümarad servad esmaklassiliste 4T paksuste akrüülist külgpaneelidega, mis kaitsevad sisemisi komponente, võimaldades samal ajal õhuvoolu läbi perforatsioonide. Nutikas eesmine I/O pakub USB 3.0 ja USB 3.1 Gen2 USB-C ühenduvust ning toitenuppu LED-indikaatoriga. Eelpaigaldatud PCIe 3.0 tõstekaabel EMI varjestuse, 24K-kullatud kontaktide ja PCB kaitsmega toetab mitmekülgset GPU paigaldust ja usaldusväärset signaali terviklikkust.

Sobib

• Kompaktsed mängu- või tootlikkusele suunatud Mini-ITX arvutid
• Väikese vormiteguriga kodu- või kontoriarvutid
• SFX- või SFX-L-toiteploki paigaldused
• Süsteemid, mis nõuavad horisontaalset GPU paigaldust tõstekaabli abil

Peamised tehnilised andmed

• Mudel: M2 Mini-Gray
• Vormitegur: Mini-ITX
• Mõõtmed: 328 x 150 x 235 mm (S x L x K)
• Kaal: 2,8 kg
• Materjalid: alumiinium, teras, akrüül
• Emaplaadi tugi: Mini-ITX
• Maksimaalne VGA pikkus: 295 mm
• Maksimaalne protsessorijahuti kõrgus: 60 mm
• Toiteploki tugi: SFX, SFX-L
• PCI laienduspesad: 2
• Kettaseadme pesad: 2 x 2,5" (SSD/HDD)
• Ventilaatori tugi (ülemine): 1 x 80 mm (üks 80 mm ventilaator eelpaigaldatud)
• I/O pordid: 1 x USB 3.0, 1 x USB 3.1 Gen2 USB-C, toitenupp (LED)

Kasutamine

Paigaldage Mini-ITX emaplaat ja SFX- või SFX-L-toiteplokk, järgides korpuse kasutusjuhendit. Kinnitage 2,5" kettad spetsiaalsetesse pesadesse ja paigaldage graafikakaart, kasutades kaasasolevat PCIe 3.0 tõstekaablit ja liug-tüüpi hoidmissakki horisontaalseks GPU paigutuseks. Ühendage esipaneeli USB-pordid ja toitenupp emaplaadi päistega, kinnitage akrüülist külgpaneelid pöidlakruvidega ja suunake kaablid, et säilitada õhuvool ülemisest tuulutusavast ja perforeeritud paneelidest.

Soovitused

Optimaalseks jahutuseks kasutage madalaprofiililisi protsessorijahuteid, mille kõrgus ei ületa 60 mm, hoidke ülemine 80 mm ventilaator takistustest vaba ning valige SFX- või SFX-L-toiteplokk, mis sobib taga-/eesmisse toiteploki asukohta. Pika GPU paigaldamisel kontrollige ühilduvust maksimaalse 295 mm VGA pikkusega ning veenduge, et tõstekaabel on täielikult kohal ja EMI varjestus on terve.
