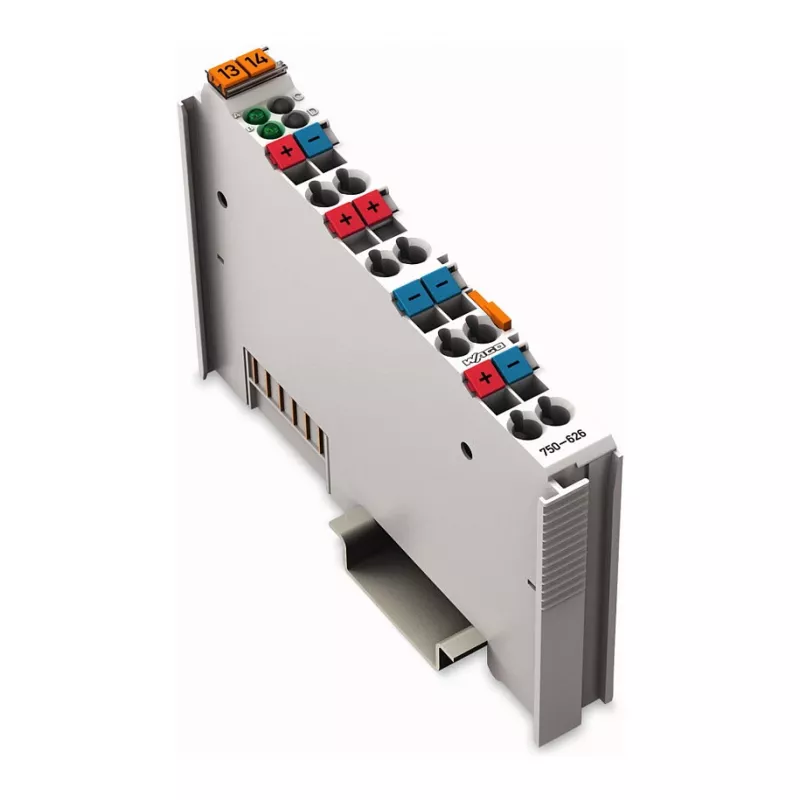

WAGO 750-626 2-kanaliline digitaalsisendmoodul 24 VDC, CAGE CLAMP, helehall

WAGO 750-626 on 2-kanaliline digitaalsisendmoodul, mis on ette nähtud kasutamiseks WAGO 750-seeria väljasiinühenduste ja kontrolleritega. See kasutab CAGE CLAMP® ühendustehnoloogiat kiireks ja usaldusväärseks juhtmestikuks tahkete või peenkiudjuhtmetega ristlõikega 0,08 kuni 2,5 mm² (28–14 AWG). Moodul võtab vastu 24 VDC nimisisendpinge ja pakub binaarsignaali tuvastust reguleeritava sisendviivitusega. Selle kompaktne korpus paigaldatakse standardsele 35 mm DIN-riiulile ja on kaitseklassiga IP20 kasutamiseks juhtimiskappides.

Eelised

• CAGE CLAMP® vedrujõuühendus välistab tööriistade vajaduse, vähendades paigaldusaega.
• Kaks sõltumatut digitaalsisendit võimaldavad jälgida kahte eraldi binaarsignaali.
• Lai töötemperatuuri vahemik 0°C kuni +55°C tagab usaldusväärse töö tööstuskeskkonnas.
• 500 V süsteemi/välja isolatsioon kaitseb pingetransientide eest.

Sobib kasutamiseks

• Tööstusautomaatika ja juhtimissüsteemid
• Hooneautomaatika (HVAC, valgustus, varjutamine)
• Protsessijuhtimine ja -seire
• Masinaehitus ja tootmine

Peamised tehnilised andmed

• Sisendite arv: 2 (digitaalne, binaarne)
• Nimisisendpinge: 24 VDC
• Sisendvool: 3 mA kanali kohta tüüpiliselt
• Signaalipinge '0': -3 V kuni +5 V
• Signaalipinge '1': +15 V kuni +30 V
• Sisendviivitus: 3 ms (vaikimisi)
• Ühendus: CAGE CLAMP®
• Juhtme ristlõige: 0,08–2,5 mm² (tahke/peenkiud)
• Paigaldus: DIN-riiul 35 mm
• Töötemperatuur: 0°C kuni +55°C
• Säilitustemperatuur: -25°C kuni +85°C
• Kaitseklass: IP20
• Isolatsioon: 500 V süsteem/väli
• Sisemine voolutarve: 15 mA
• Bitilaius: 2 bitti
• Värv: helehall

Soovitused

Optimaalse jõudluse saavutamiseks kasutage WAGO 750-seeria väljasiinühenduste või kontrolleritega. Tagage nõuetekohane DIN-riiuli maandus ja järgige määratud juhtmete ristlõikeid. Moodul sobib kasutamiseks ainult kuivas siseruumis.
