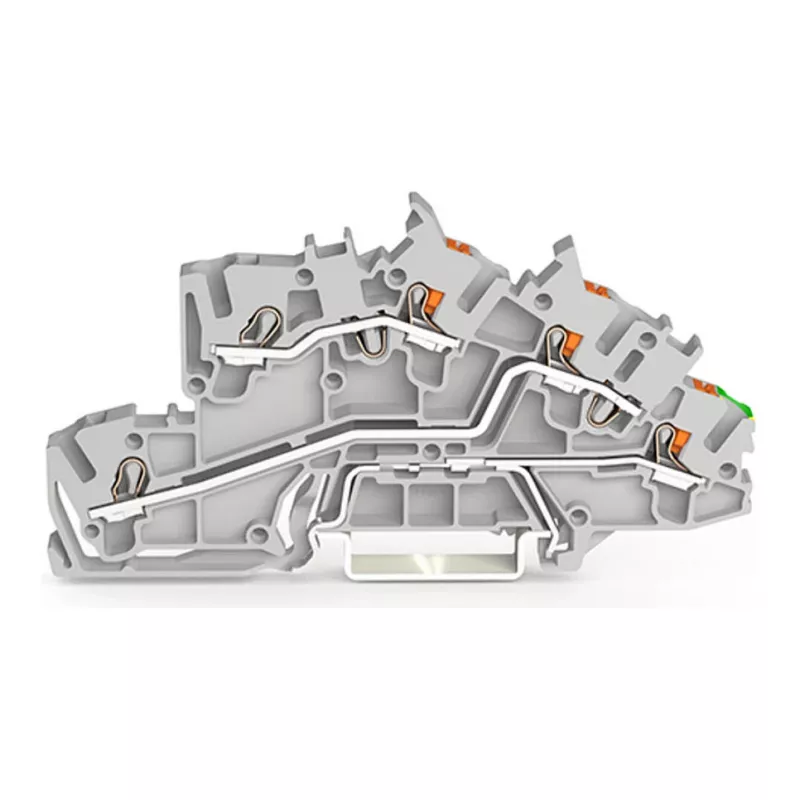

WAGO 2203-7545 3-juhiline paigaldusklemmliist Push-in CAGE CLAMP-iga, L/L/PE, hall/roheline-kollane

Elektripaigaldistes on mitme juhi ühendamine kompaktses ruumis, säilitades samal ajal selge eralduse faaside ja kaitsejuhi vahel, pidev väljakutse. WAGO 2203-7545 mitmetasandiline paigaldusklemmliist lahendab selle, integreerides L-, L- ja PE-ühendused ühte DIN-liistule kinnitatavasse seadmesse, tagades ohutu ja korrastatud juhtmestiku jaotuskilpides ja juhtpaneelides.

Kellele see on mõeldud

Elektrikutele, paneeliehitajatele ja hooldustehnikutele, kes vajavad usaldusväärseid ja ruumisäästlikke klemmliiste hoonete paigaldiste, tööstuslike juhtimissüsteemide ja seadmete juhtmestiku jaoks. See on ideaalne projektidele, kus on vaja selget faasi- ja kaitsejuhtide eraldust ühes kompaktses moodulis.

Peamised omadused

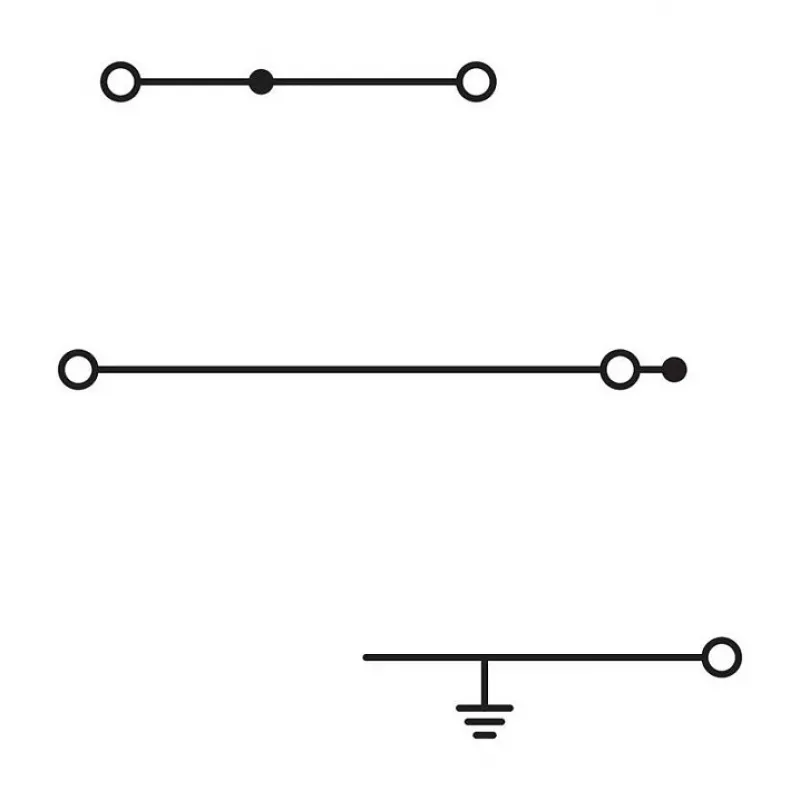

• 3-tasandiline disain L/L/PE-konfiguratsiooniga faasi- ja maandusühenduse kombineerimiseks
• Push-in CAGE CLAMP® tehnoloogia tööriistavabadeks ja vibratsioonikindlateks ühendusteks
• Toetab täis- ja peenjuhtmeid ristlõikega 0,25–4 mm² (22–12 AWG)
• Rated for 400 V and 32 A according to EN 60947-7-1
• Kompaktne hall korpus rohelise-kollase PE-tasandiga hõlpsaks tuvastamiseks
• Kinnitub standardsele 35 mm DIN-liistule (EN 60715)
• UL94 V-0 leegiaeglustav polüamiidisolatsioon

Tehnilised andmed

• Bränd: WAGO
• Mudel: 2203-7545
• MPN: 2203-7545
• EAN: 4066966121995
• Tüüp: Mitmetasandiline paigaldusklemmliist
• Tasandite arv: 3
• Ühenduspunktide arv: 6
• Ühendustehnoloogia: Push-in CAGE CLAMP®
• Nimiristlõige: 4 mm²
• Täisjuhtme vahemik: 0,25–4 mm² (22–12 AWG)
• Peenjuhtme vahemik: 0,25–4 mm² (22–12 AWG)
• Eemalduspikkus: 11–13 mm
• Nimipinge: 400 V
• Nimivool: 32 A
• Nimiimpulsspinge: 6 kV
• Saastumisaste: 3
• Isolatsioonimaterjal: Polüamiid (PA)
• Süttivusklass: UL94 V-0
• Paigaldus: DIN-35 liist (35 x 15 / 35 x 7.5)
• Töötemperatuur: -35 kuni +85 °C
• Värv: Hall / roheline-kollane

Näpunäited

Usaldusväärsete push-in-ühenduste tagamiseks veenduge, et juhtmed on eemaldatud soovitatud pikkusele 11–13 mm ja täielikult sisse lükatud kuni põhjani. Kasutage standardset kruvikeerajat oranži surunupu kasutamiseks juhtme eemaldamisel või peenjuhtmete kasutamisel ilma otshülssideta. Kontrollige alati naaberkeermeklemmide pöördemomendi seadeid ja järgige kohalikke juhtmestiku eeskirju PE-juhi ristlõike määramisel.
