Võrgus adapterklamber InLine 10102A PCIe pesale — passiivne kinnitustarvik

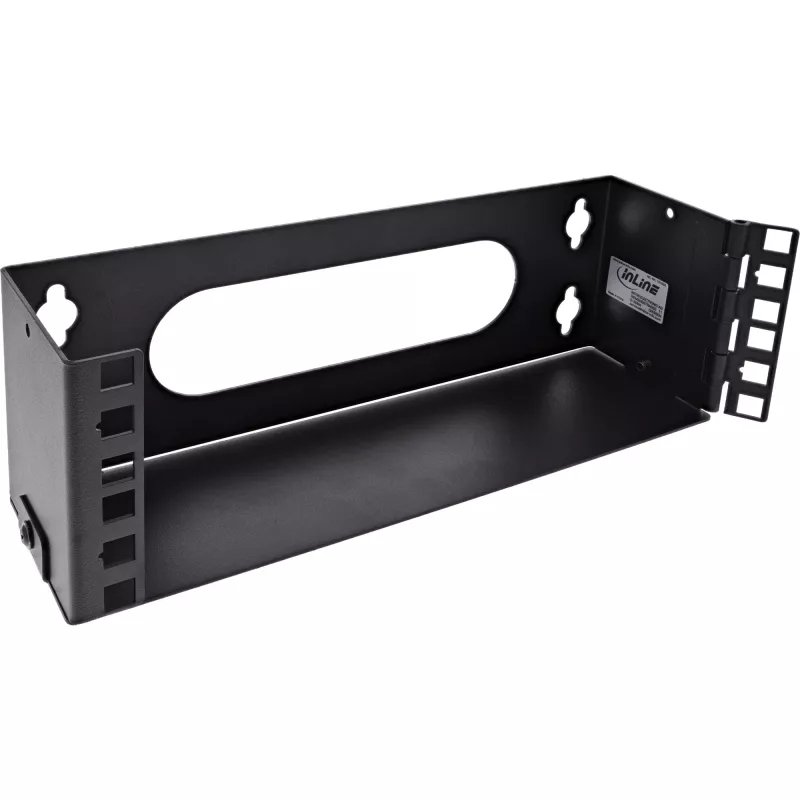

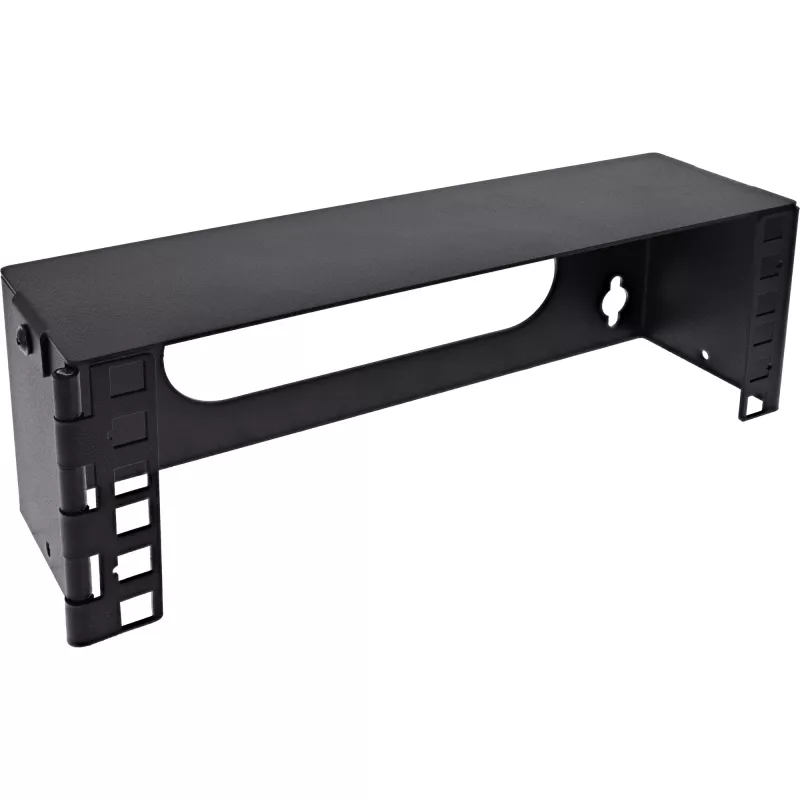

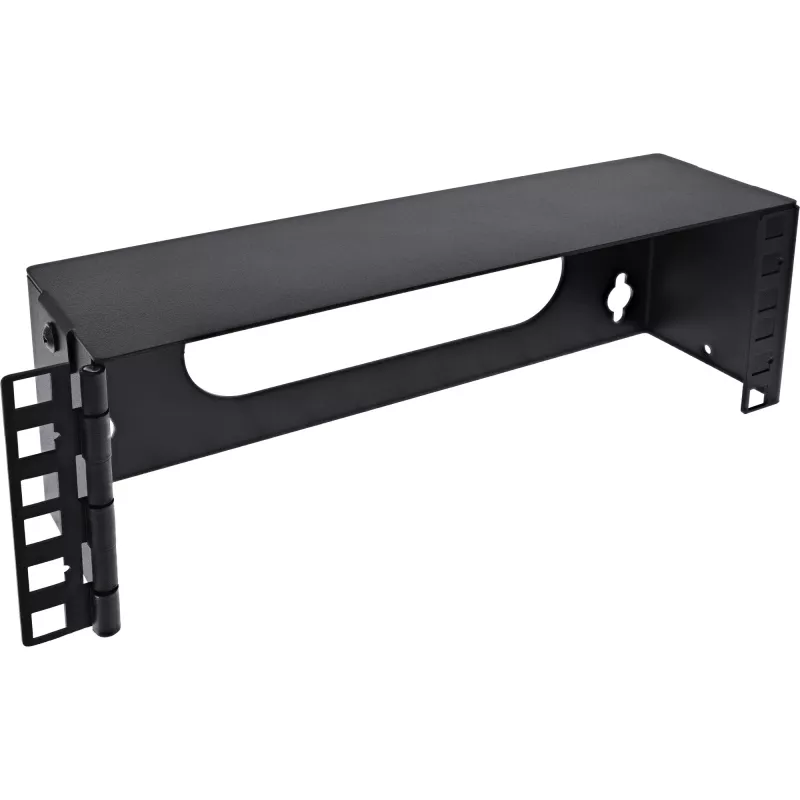

InLine'i miniraam 10" formaadis pakub ruumisäästlikku 2U seinale kinnitatavat lahendust madala sügavusega 7,6 cm. Valmistatud 1,5 mm SPCC terasest musta pulbervärvkattega (RAL9005), on seade mõeldud kompaktsete võrgupaigaldiste jaoks, kus standardne 19" kapp oleks liiga suur. Raam sisaldab paigaldusriistvara, mis on vajalik turvaliseks seinale kinnitamiseks.

Eelised

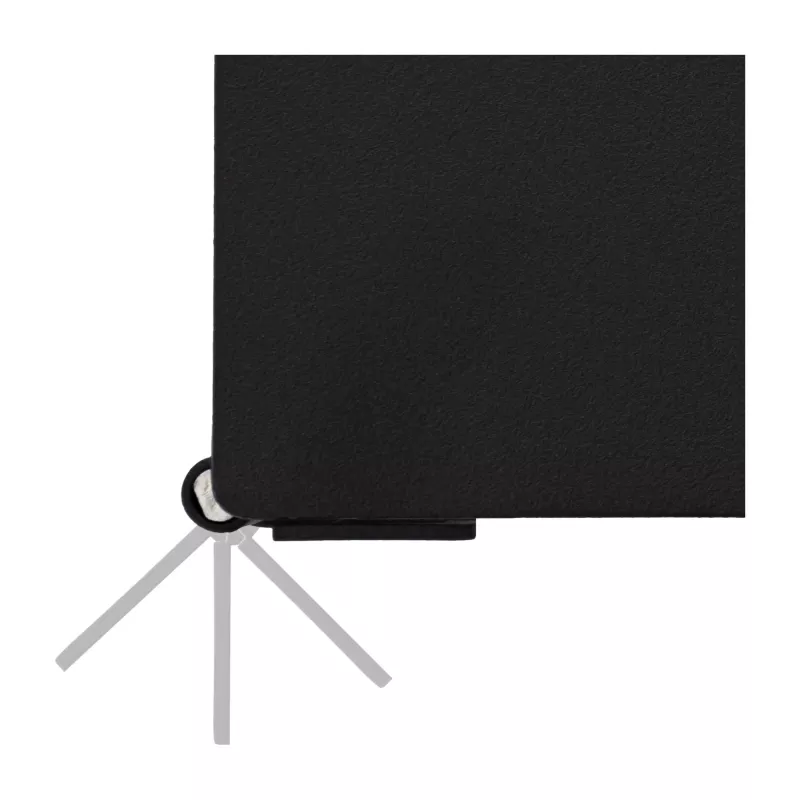

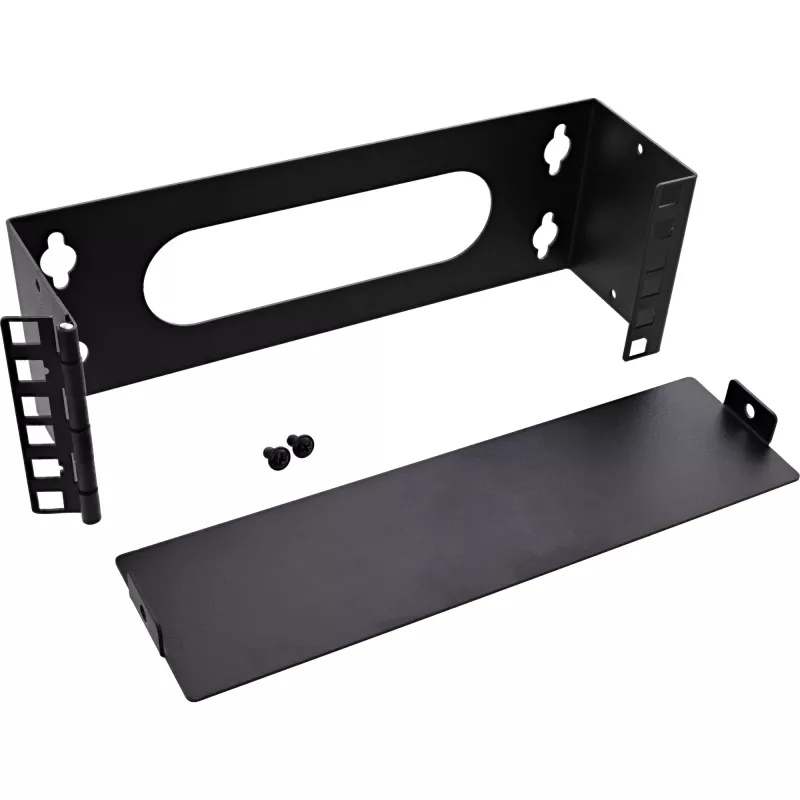

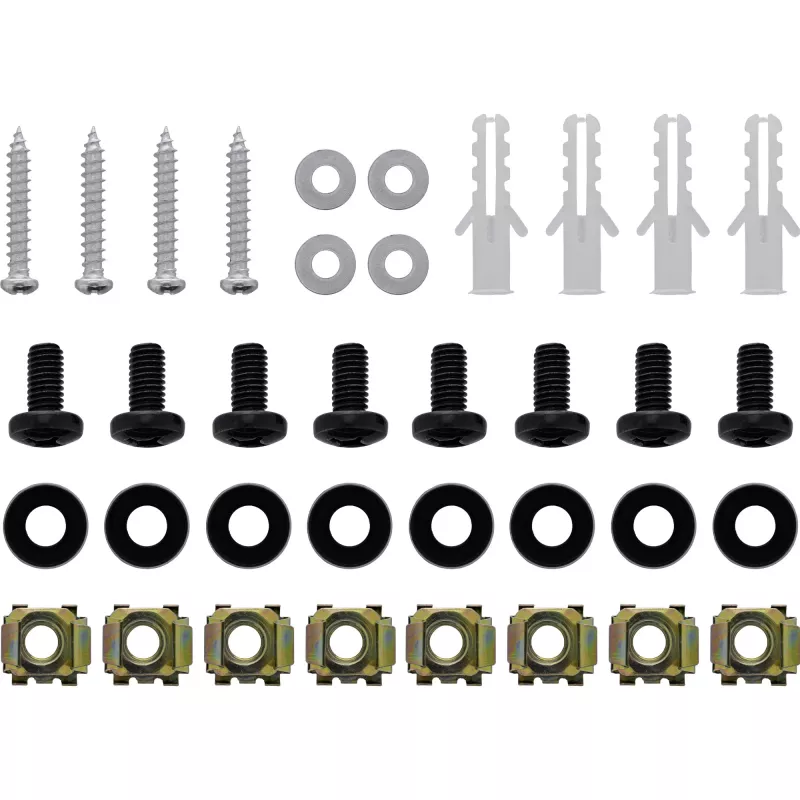

Teraskorpus paksusega 1,5 mm ja musta RAL9005 pulbervärvkattega tagab mehaanilise stabiilsuse ja korrosioonikindluse, mis sobib tehnilistesse ja tööstuskeskkondadesse. Selle kompaktne 2U kõrgus ja 7,6 cm sügavus võimaldab paigaldada lamedaid 10" võrguseadmeid, säästes samal ajal seinapinda. Komplektis on täielik paigalduskomplekt kruvide, tüüblite ja kaheksa M6 puurimutteriga lihtsaks paigaldamiseks.

Sobib

Peamised tehnilised andmed

Kuidas kasutada

Märkige seinale kinnituskoht, tagades piisava ruumi ühendatud kaablite ja ventilatsiooni jaoks. Kinnitage korpus seinale kaasasolevate tüüblite ja kruvidega, seejärel paigaldage M6 puurimutrid 10" kinnitusrööbastele. Paigaldage patch-paneel, lüliti või kontroller 2U ruumi ja kinnitage see sobivate kruvidega. Enne paigaldise kasutuselevõttu kontrollige mehaanilist stabiilsust ja kaablimarsruuti.

Soovitused

Paigaldage seadmed lameda profiiliga, mis sobivad 7,6 cm sügavusele, ja hoidke seadmete kogumass alla 10 kg koormuspiiri. Jätke ruumi kaablipainetele ja vältige ventilatsiooniavade blokeerimist, et tagada töökindel töö.
