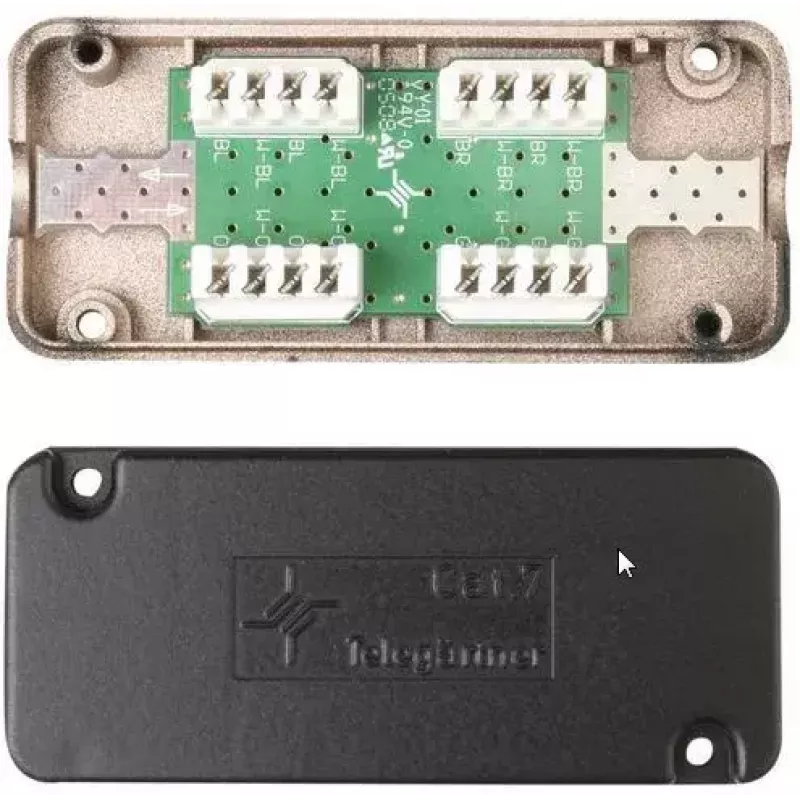

Võrgupikendaja Telegärtner J00060A0069

Telegärtneri VM 8-8 moodulid (MPN J00060A0069) pakuvad kompaktset lahendust kaubanduslikult saadaolevate varjestatud ja varjestamata keerdpaar-paigalduskaablite (Cat. 5e/Cat. 6/Cat. 7) ühendamiseks või pikendamiseks. Need on mõeldud kahjustatud kaablite parandamiseks, pikendamiseks ja kaablite ümbersuunamiseks ilma kaabliteid uuesti paigaldamata, võimaldades kulutõhusaid muudatusi struktureeritud kaabeldussüsteemides, säilitades samal ajal edastusvõime.

Eelised

VM 8-8 moodulid võimaldavad mitme kaablisegmendi püsivat ühendamist ühisel trükkplaadil, kasutades LSA Plus klemme, säilitades edastusomadused ja maksimaalsed lingi pikkused. Värvikood järgib EIA/TIA 568A ja 568B standardeid ning paarid saab tuua otse klemmidele ilma lahti harutamata. Disain toetab turvalist varje kontakti, muutuvat kaabli sisenemist, eraldi tõmbetugevdust ja tööriistavaba roostevabast terasest varjestuskatet rack- ja seinale paigaldatavatel versioonidel. Trükkplaadil on valikuline maandusühendus (M4 kruvi) ja EMC ühilduvus vastavalt EN 50081-2 ja EN 50082-2 standarditele.

Sobib

• Kahjustatud Cat. 5e/6/7 paigalduskaablite parandamiseks
• Olemasolevate keerdpaar-kaabliteede pikendamiseks ilma ümbersuunamiseta
• Ajutiseks või püsivaks kaablite ümbersuunamiseks struktureeritud kaabeldussüsteemides
• Rackile paigaldatavateks, seinale paigaldatavateks ja pinnale paigaldatavateks paigaldusteks äri- või elamuvõrkudes

Peamised spetsifikatsioonid

• Ühendustehnoloogia: LSA Plus klemmid ühisel trükkplaadil
• Ühilduvad kaablitüübid: 4-paarilised varjestatud ja varjestamata kaablid, AWG 24–22
• Värvikood: EIA/TIA 568A ja 568B
• Maksimaalsed ühendused: kuni 12 sissetulevat ja 12 väljuvat 8-juhtmelist kaablit (sõltuvalt mooduli tüübist)
• Varjestus: kruvitavad klemmid turvaliseks kontaktiks; tööriistavaba roostevabast terasest kate (valitud versioonidel)
• Paigaldusvõimalused: pinnale paigaldatav (AP), seinale, 19" racki ja põhiline lahtise ühendusega versioon
• Maandusühendus: valikuline M4 kruvi trükkplaadil
• EMC: vastab EN 50081-2 ja EN 50082-2 standarditele

Kasutamine

Valige VM 8-8 mooduli tüüp, mis vastab teie paigalduseelistusele ja kaabliteede arvule. Suunake sissetulevad ja väljuvad 4-paarilised kaablid moodulisse, sisestage iga paar otse LSA Plus klemmi, järgides EIA/TIA 568A või 568B värvikoodi, ja lõpetage ilma paare lahti harutamata. Varjestatud kaablite puhul kinnitage varje trükkplaadile kruvitavate klemmide abil ja vajadusel maandage M4 kruviga. Rakendage eraldi tõmbetugevdus kaubanduslikult saadaolevate kaablisidemetega ja vajadusel kinnitage roostevabast terasest varjestuskate tööriistadeta.

Soovitused

Parimate tulemuste saavutamiseks kontrollige enne paigaldamist valitud värvikoodi (568A või 568B), et tagada järjepidev juhtmestik üle lingi. Piirduge paaride lahti harutamisel minimaalselt vajalikuga, et säilitada edastusvõime, ja järgige kohalikke maandus- ja EMC tavasid varjestatud kaablite ühendamisel.
