Võrgumeediumimuundur PLANET GTP-805A 1000 Mbit/s, 1000Base-T kuni 1000Base-X, SFP, PoE eelarve 30 W

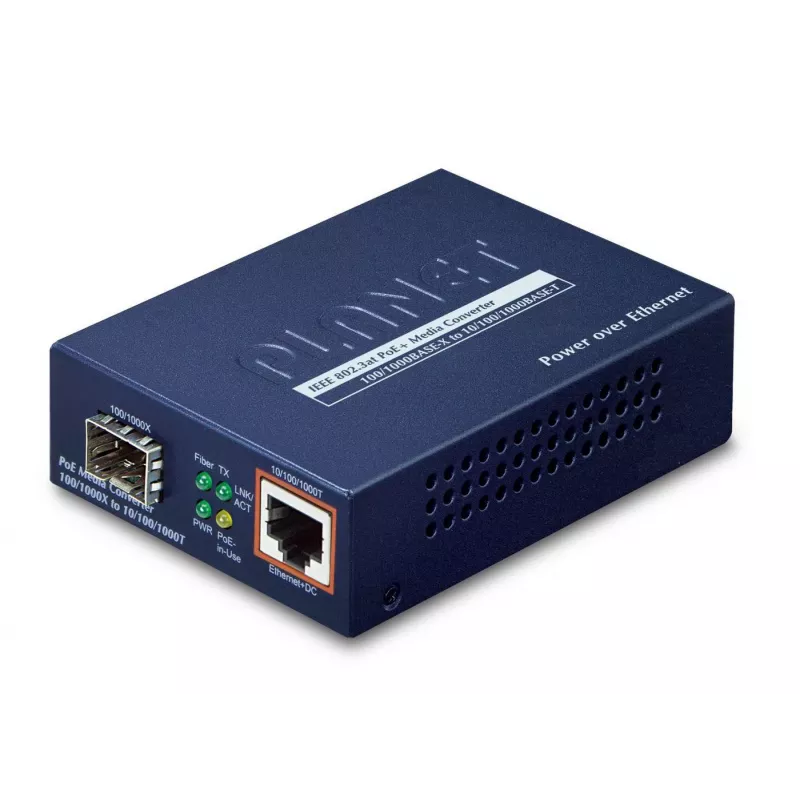

PLANET GTP-805A on ühe pordiga gigabitine meediumimuundur, mis teisendab 1000Base-T vask-Etherneti SFP-mooduli abil 1000Base-X kiudoptikaks. See toetab juhtmega Etherneti kiirust kuni 1000 Mbit/s ja edastab RJ-45 pordi kaudu kuni 30 W PoE toidet. GTP-805A asub metallkorpuses, millel on üks RJ-45 port ja üks SFP-pesa, ning see on mõeldud võrgu ulatuse laiendamiseks ja seadmete toiteks kohtades, kus vahelduvvoolu pistikupesad pole saadaval.

Eelised

GTP-805A ühendab andmete teisendamise ja PoE toiteedastuse kompaktses seadmes, võimaldades kiudoptiliste ühenduste kaudu edastada kaugseadmetele nii toidet kui ka andmeid. See toetab IEEE 802.3at (PoE+) standardit koos tagasiühilduvusega IEEE 802.3af-iga, pakub kuni 30 W PoE väljundit ning säilitab gigabitise läbilaskevõime üle kiudoptika. Sisseehitatud funktsioonid nagu Link Fault Pass-Through (LFP) valik, vookontroll ja LED-indikaatorid lihtsustavad jälgimist ja veatuvastust. Vastupidav metallkorpus lisab paigaldustes juhtmekappidesse ja seadmeruumidesse töökindlust.

Sobib

• Vask-Etherneti segmentide ühendamiseks kiudoptilise magistraaliga SFP-mooduli abil
• Kaugvõrguseadmete toiteks, mis vajavad suuremat PoE toidet (kuni 30 W), nagu PTZ-kaamerad ja suurema võimsusega traadita pääsupunktid
• CCTV, ülikoolilinnaku ja ISP juurdepääsuvõrkude jaoks, kus on vaja kiudoptika pikkust ja PoE-d

Millal see ei pruugi sobida

See muundur pakub ühte toitega RJ-45 porti ja ühte SFP kiudoptilist liidest, mistõttu see ei sobi, kui on vaja mitut toitega porti või ulatuslikku kohalikku kommutatsiooni. Samuti sõltub see sobivast SFP-moodulist, et täita nõutud kiudoptika tüüp ja vahemaa; ilma ühilduva SFP-ta ei saavutata soovitud kiudoptilisi ühenduse omadusi.

Peamised tehnilised andmed

• Maksimaalne andmeedastuskiirus: 1000 Mbit/s
• Ethernet LAN-i pordid (RJ-45): 1
• Kiudoptiline liides: 1 SFP-pesa (1000Base-X)
• PoE toiteväljund: kuni 30 W RJ-45 pordil (IEEE 802.3at, tagasiühilduv IEEE 802.3af-iga)
• Kaugtoite edastuskaugus Etherneti kaabli kaudu: kuni 100 m
• Sisendtoide: DC 52 V toitesisendipesa
• Kaadrite suuruse tugi: kuni 9K baiti (Jumbo-kaadrid)
• Vookontroll: IEEE 802.3x (täisdupleks)
• Korpus: metallkest
• LED-indikaatorid: toide, PoE kasutusel, kiudoptika LNK/ACT, TP LNK/ACT
• Toote värv: sinine

Kuidas kasutada

Paigaldage ühilduv SFP-moodul SFP-pessa ja ühendage kiudoptiline link kaugema kiudoptilise segmendiga. Ühendage vask-Etherneti seade Cat5/5e/6 kaabli abil RJ-45 porti. Andke muunduri toitesisendile DC 52 V; seade varustab PoE toite ja andmed RJ-45 kaabli kaudu kuni 100 m ulatuses. Seadistage kaugseade vastavalt vajadusele; kasutage DIP-lülitit Link Fault Pass-Through (LFP) režiimi lubamiseks või keelamiseks ning jälgige LED-indikaatoreid ühenduse ja PoE oleku suhtes.

Mida enne ostmist arvestada

• Nõutav kiudoptika tüüp ja vahemaa — valige ühilduv SFP-moodul (ühemoodne või mitmemoodne), et täita ühenduse vahemaa
• Toiteseadme võimsusnõuded — veenduge, et seade ei tarbi PoE kaudu rohkem kui 30 W
• Ühe pordiga disain — kontrollige, kas üks toitega port ja üks kiudoptiline liides vastavad teie võrgutopoloogia vajadustele
• Toitepinge — veenduge, et muundurile on saadaval DC 52 V toiteallikas

Soovitused

Kasutage RJ-45 segmendi jaoks kvaliteetseid Cat5e/6 kaableid, valige SFP-moodul, mis on hinnatud nõutud vahemaa ja kiudoptika tüübi järgi, ning paigutage GTP-805A ventileeritavasse kohta. Jälgige LED-indikaatoreid ja lubage LFP, kui vajate rikke levitamist kiudoptika ja vase segmentide vahel.
