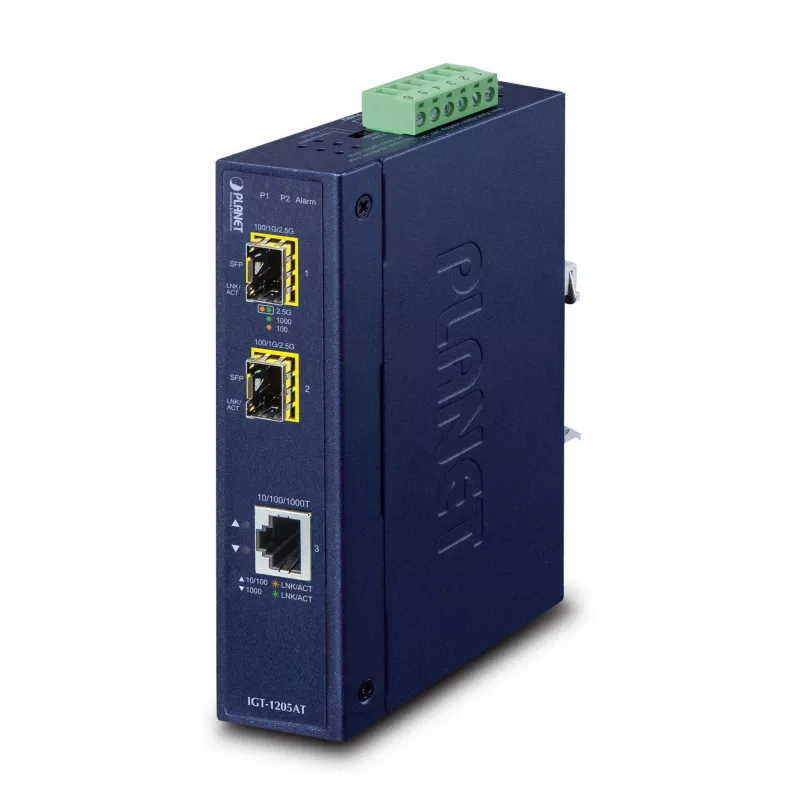

Võrgumeediakonverter PLANET IGT-1205AT — Gigabit SFP 2-kiuline, 1x RJ-45, 10/100/1000 Mbps, 12–48 V, DIN-liistule, IP30

PLANET IGT-1205AT on tööstuslik Gigabit meediakonverter, mis on mõeldud Etherneti võrkude laiendamiseks üle fiibri karmides keskkondades. Seade pakub ühte 10/100/1000BASE-T RJ45 vaskporti ja kahte SFP fiibriliidest, mis toetavad 100/1000/2500BASE-X transiivereid, paiknedes IP30 metallkorpuses, redundantsete toitesisenditega ja töötemperatuuri vahemikuga -40 kuni 75 °C.

Eelised

IGT-1205AT pakub blokeerimisvaba, juhtme kiirusel jõudlust ja paindlikke fiibri ülesühendusvõimalusi, mis pikendavad lingi kaugust lühimaa mitmekiulistest linkidest kuni kümnete kilomeetriteni ühemoodilisel fiibril. Selle kahte SFP porti saab seadistada kas 3-pordilise kommutaatori režiimi või 2-pordilise fiibri redundantsusrežiimi jaoks, pakkudes salvesta-ja-edasta kommutatsiooni või kiiret fiibri redundantsust. Vastupidav IP30 korpus, lai töötemperatuur ja mitmed paigaldusvõimalused toetavad kasutuselevõttu tööstuslikes, teeäärsetes ja valvepaigaldistes. Kahekordsed toitesisendid ja lai pinge tugi suurendavad töökindlust kriitilistes rakendustes.

Sobib

• Tööstusliku Etherneti pikendus hoonete ja juhtimisruumide vahel
• IP valve süsteemi magistraallülid
• Tehase automaatika ja protsessijuhtimisvõrgud
• Teeäärsed kapid ja liiklusjuhtimissüsteemid
• Kõik ruumipiiratud paigaldised, mis nõuavad DIN-liistule või seinale kinnitamist

Peamised spetsifikatsioonid

• Pordid: 1 × 10/100/1000BASE-T RJ45, 2 × SFP (100/1000/2500BASE-X ühilduv)
• Maksimaalne andmeedastuskiirus: kuni 1000 Mbit/s (Gigabit Ethernet)
• Fiibri kaugus: mitmekiuline kuni 300 m (olenevalt Fast/Gigabit), ühemoodiline kuni 20/40/80/120 km sõltuvalt transiiverist
• Töötemperatuur: -40 kuni 75 °C
• Toide: kahekordsed alalisvoolu sisendid, lai pinge tugi (12–48 V alalisvool või 24 V vahelduvvool), tüüpiline võimsus 4,8 W
• Korpus: IP30 metallkorpus; kaal umbes 0,412 kg

Kasutamine

Paigaldage IGT-1205AT DIN-liistule või kinnitage see seinale ventileeritavasse kohta. Sisestage sobivad SFP transiiverid kahte fiibripessa vastavalt nõutavale kaugusele ja fiibritüübile, seejärel ühendage RJ45 vaskport kohaliku Etherneti seadmega. Kasutage sisseehitatud DIP-lülitit, et valida Etherneti kommutaatori režiim (salvesta-ja-edasta) või 2-pordiline fiibri redundantsusrežiim automaatseks ümberlülituseks. Ühendage redundantsed toitesisendid eraldi toiteallikatega, et tagada katkematu töö.

Soovitused

Usaldusväärsete pikamaa linkide jaoks valige ühemoodilised SFP-d, mis vastavad nõutavale ulatusele ja kontrollige lingi eelarvet. Kriitilistes rakendustes lubage fiibri redundantsusrežiim ja kasutage eraldi toiteallikaid kahe alalisvoolu sisendi jaoks. Tagage korralik maandus ja paigaldage seade kohta, mis jääb selle spetsifitseeritud temperatuurivahemikku.
