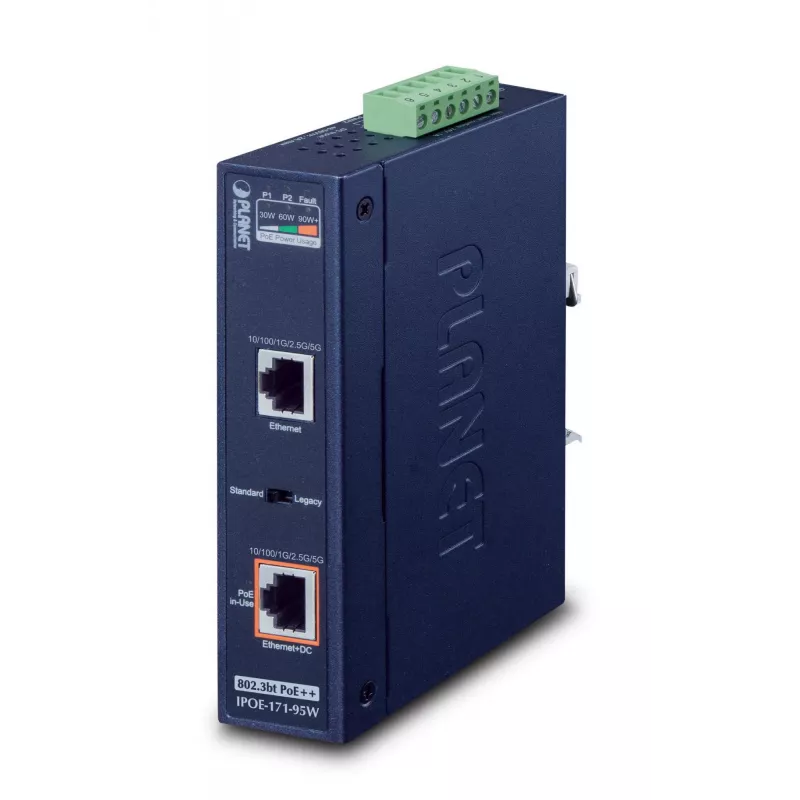

Võrgulüliti PLANET IPOE-171-95W Gigabit Ethernet Power over Ethernet

PLANET IPOE-171-95W on tööstuslik ühe pordiga 802.3bt Power over Ethernet (PoE++) süstija, mis annab kuni 95 W alalisvoolu üle standardse Cat5e/6 keerdpaarkaabli, pakkudes samal ajal kahte 100M/1G/2.5G/5GBASE-T RJ45 vasepistikut kiireks andmeedastuseks. Seade aktsepteerib laia alalisvoolu sisendvahemikku ja on mõeldud tööstus- ja transpordikeskkondadesse, kus ühendatud võrguseadmetele on vaja suuremat võimsust.

Eelised

IPOE-171-95W annab 95 vatti üle kõigi nelja Etherneti kaabli paari, toetab pärand- ja sundrežiime ühilduvuseks mittestandardsete toiteseadmetega ning kasutab 12–48 V alalisvoolu sisendit koos pardal oleva võimendusega 54 V-ni, välistades vajaduse spetsiaalsete toiteallikate järele. Sellel on kahekordsed redundantse pööratava polaarsusega alalisvoolu sisendid, kompaktne IP30 metallkorpus DIN-siini või seinale kinnitamise võimalusega ning mitmetasandilised LED-indikaatorid toite sisendi ja reaalajas PoE võimsuse kasutamise jaoks, võimaldades lihtsat jälgimist ja töökindlat tööd karmides keskkondades.

Sobib kasutamiseks

• Võrguvalgustussüsteemid
• Kõik-ühes puutetundlikud arvutid
• Kaugdigitaalsed infotahvlid
• Suure võimsusega IP-kaamerad ja traadita pääsupunktid

Peamised tehnilised andmed

• Mudel: PLANET IPOE-171-95W
• PoE standard: IEEE 802.3bt (ühilduv 802.3af/at)
• Maksimaalne PoE väljund: 95 W (üle 4 paari Cat5e/6)
• Andmepordid: 2 x RJ-45 (100M/1G/2.5G/5GBASE-T)
• Sisendpinge: 12–48 V alalisvool (pardal võimendus 54 V-ni)
• Töötemperatuur: -40 kuni 75 °C
• Korpus: IP30 metall, DIN-siini või seinale kinnitatav
• Indikaatorid: Toite sisend, PoE võimsuse kasutamine (3 taset), vea-LEDid
• Kaal: 0,47 kg

Kasutamine

Ühendage ühilduv alalisvoolu toiteallikas (12–48 V alalisvool) redundantse alalisvoolu sisendklemmidega, seejärel ühendage Etherneti kaabel IPOE-171-95W Ethernet+DC pordist toiteallikaga seadmesse või IPOE-173S PoE jaoturisse, kui toiteseade vajab eraldi andme- ja alalisvoolu väljundeid. Kasutage teist RJ45 porti võrgu ühenduseks. Seade töötab plug-and-play põhimõttel ilma tarkvara seadistuseta; kasutage režiimilülitit Legacy või Force režiimi valimiseks, kui toidate mittestandardseid toiteseadmeid.

Soovitused

Täieliku 95 W usaldusväärseks edastamiseks kasutage Cat5e või Cat6 kaablit ja hoidke kaablite pikkus 100 meetri piires. Jälgige esipaneeli PoE võimsuse kasutamise LEDe, et kontrollida võimsuse tarbimist, ja kasutage kriitilistes paigaldustes kahekordseid redundantseid alalisvoolu sisendeid, et parandada kättesaadavust.
