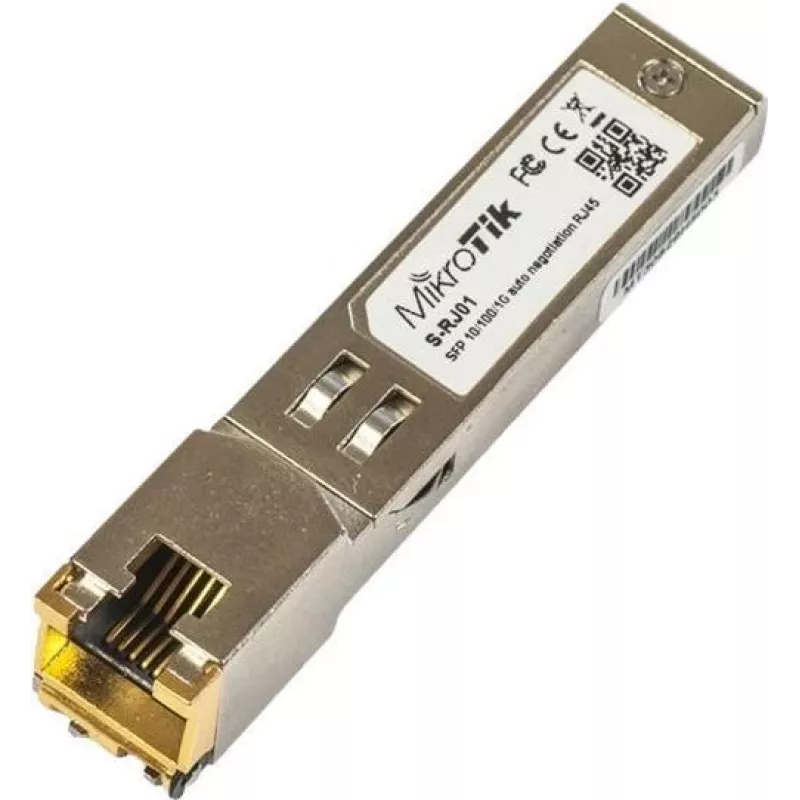

Võrgulüliti moodul Mikrotik S-RJ01 Gigabit Ethernet

Mikrotik S-RJ01 Gigabit Etherneti moodul on SFP vasktransiiver, mis pakub 10/100/1000 Mbps Etherneti ühendust RJ-45 pordi kaudu. Mõeldud kasutamiseks SFP-pesades lülititel, ruuteritel ja muudel võrguseadmetel, toetab see kuni 1,25 Gb/s kahesuunalisi andmesidelüle ja vaseülekande ulatust kuni 100 meetrit varjestamata keerdpaarkaabli kaudu. Moodul järgib SFP MSA ja IEEE 802.3 spetsifikatsioone ning vastab RoHS-i nõuetele.

Eelised

S-RJ01 kasutab kuumühendatavat SFP-jälge ja ühte +3,3 V toiteallikat, võimaldades hõlpsat paigaldamist ja vahetamist seadmeid välja lülitamata. See võimaldab juurdepääsu füüsilise kihi IC-le 2-juhtmelise jadasiini kaudu haldamiseks või jälgimiseks. Vastavus SFP MSA ja IEEE 802.3 standarditele tagab koostalitlusvõime enamiku Gigabit SFP-portidega.

Sobib

• Gigabit RJ-45 vaskpordi lisamiseks SFP-ga varustatud lülititele ja ruuteritele
• Lühimaalistele vasest üleslingidele ja laua-/serveriühendustele (kuni 100 m)
• Keskkondadesse, mis nõuavad kuumvahetatavaid meediamooduleid

Peamised tehnilised andmed

• Liides: RJ-45
• Toetatud kiirused: 10/100/1000 Mbps
• Andmesidelüli kiirus: kuni 1,25 Gb/s (kahesuunaline)
• Maksimaalne vaseulatus: 100 m üle varjestamata keerdpaari
• Toiteallikas: +3,3 V ühe toitesiiniga
• Standardid: IEEE 802.3, SFP MSA
• RoHS-iga vastavuses
• Töötemperatuur korpusel: 0 °C kuni +85 °C

Kasutamine

Sisestage S-RJ01 moodul ühilduvasse Gigabit SFP-pessa, kuni see lukustub. Ühendage tavaline RJ-45 Etherneti kaabel mooduli ja kaugseadmega. Moodul on kuumühendatav, nii et seda saab paigaldada või eemaldada ajal, mil hostseade on sisse lülitatud; veenduge, et hostseade toetab SFP vaskmooduleid. Seadistage võrgusätted oma lülitil või ruuteril vastavalt vajadusele; füüsilise lingi läbirääkimine haldab kiiruse ja dupleksseadistusi ühilduvate seadmetega.

Soovitused

Kasutage Cat5e või paremat varjestamata keerdpaarkaablit (UTP) usaldusväärse Gigabit jõudluse tagamiseks kuni 100 meetri ulatuses. Vältige mooduli paigaldamist keskkondadesse, mis on väljaspool määratud korpuse temperatuurivahemikku (0 °C kuni +85 °C). Võrguhalduse jaoks kasutage hostseadme tööriistu lingi oleku jälgimiseks mooduli 2-juhtmelise jadasiini juurdepääsu kaudu, kui see on toetatud.
