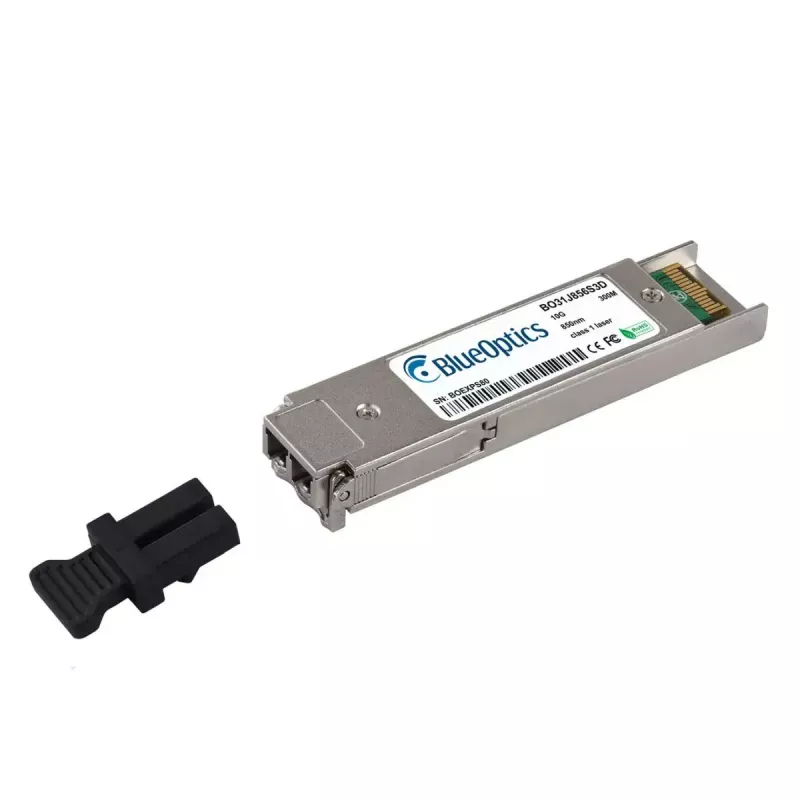

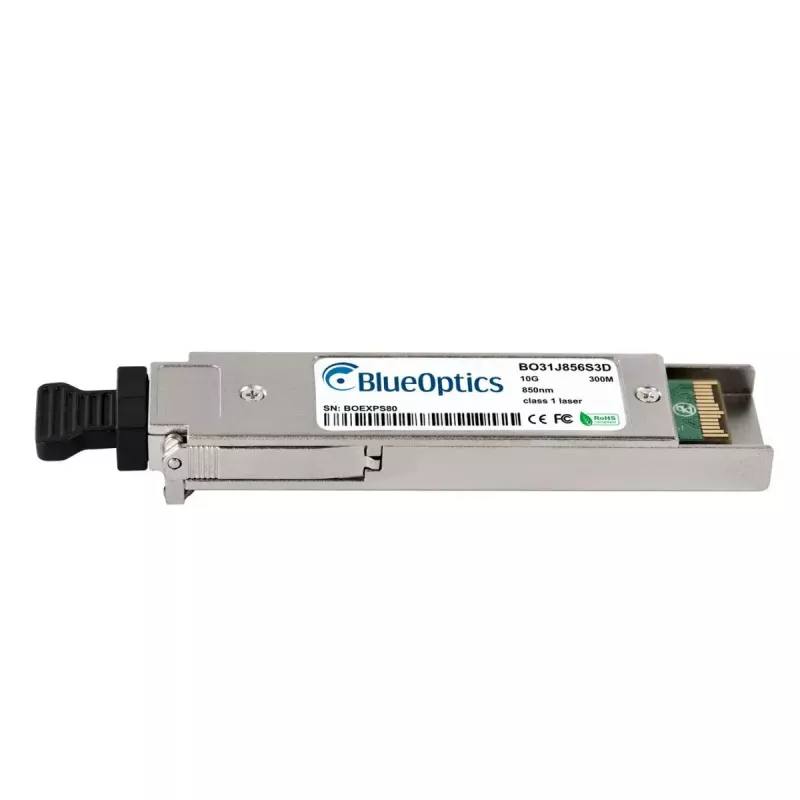

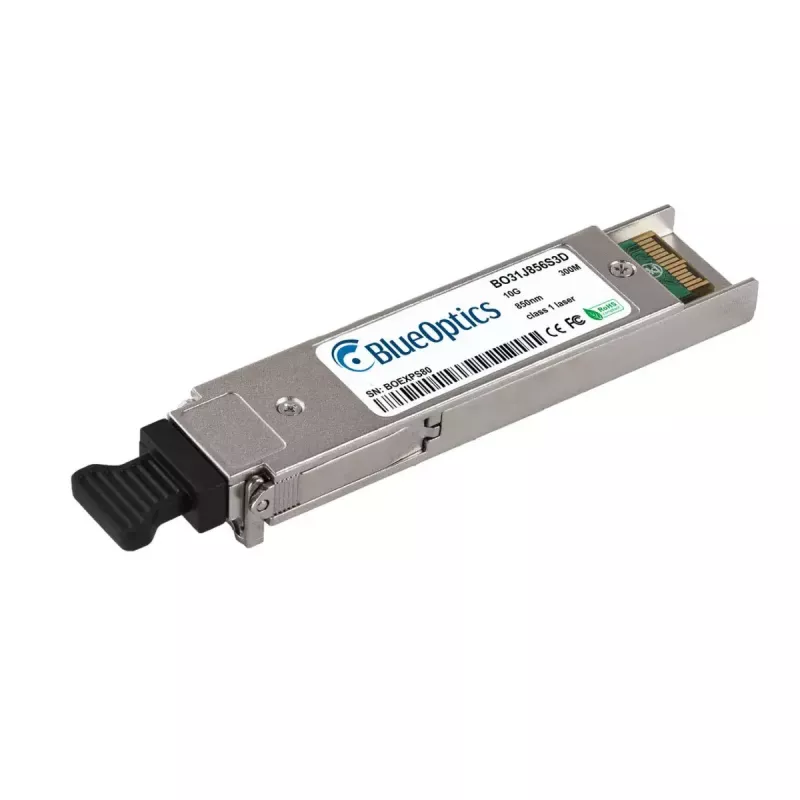

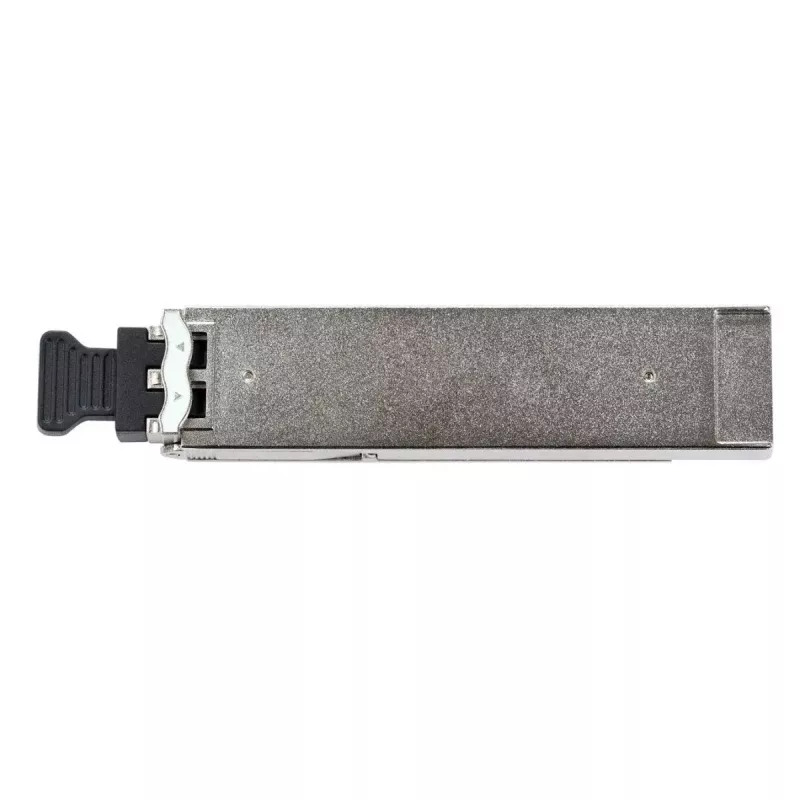

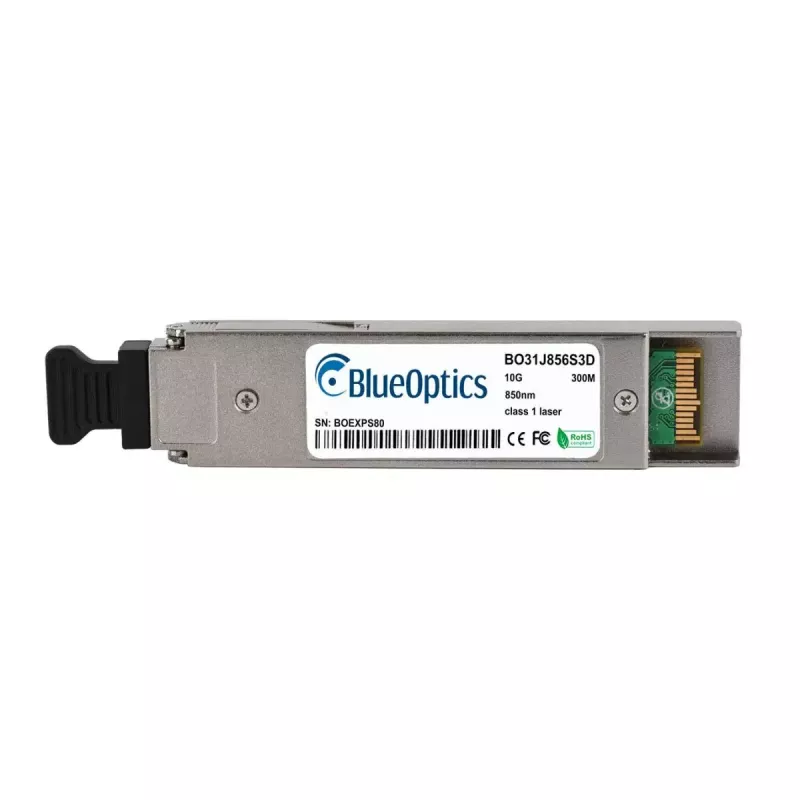

XFP transiiver-moodul BlueOptics PAN-XFP-SR-BO 10000 Mbit/s

BlueOptics PAN-XFP-SR-BO on fiiberoptiline XFP transiiver-moodul, mis on mõeldud 10G andmesideks mitmekiulise fiibri kaudu. See toetab maksimaalset andmesidekiirust 10000 Mbit/s ning kasutab XFP-liidest LC-duplex-optilise pistikuga. Moodul on RoHS-, CE- ja FCC-sertifitseeritud ning kaalub ligikaudu 20 g. See ühildub riistvaraplatvormidega, mis toetavad 10GBASE-SR XFP-mooduleid, ja on mõeldud lühimaa-, kiiretele võrguühendustele.

Eelised

Moodul rakendab 10GBASE-SR optilist standardit 850 nm saatja ja vastuvõtjaga mitmekiulise fiibri jaoks, võimaldades samaaegset saatmist ja vastuvõtmist LC-duplex-ühenduse kaudu. See on toodetud vastavalt XFP transiiverite mitme allika kokkuleppe (MSA) mehaanilistele ja elektrilistele spetsifikatsioonidele, tagamaks koostalitlusvõime paljude kommutaatorite, ruuterite ja salvestussüsteemidega. Tuntud sidekomponentide tarnijate komponentidest ehitatud moodul pakub diagnostikaseire tuge (DDM/DOM) reaalajas parameetritele nagu pinge, temperatuur, optiline väljund- ja vastuvõtuvõimsus, aidates kaasa kaugtõrkeotsingule ja hooldusele.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage XFP transiiver igasse ühilduvasse XFP porti vastavalt seadme tootja juhistele ja veenduge, et port toetab 10GBASE-SR mooduleid. Ühendage LC-duplex mitmekiulised fiiberoptilised ühendusjuhtmed transiiveriga, jälgides õiget TX/RX suunda. Kontrollige ühenduse olekut ja võimaluse korral lugege DDM/DOM parameetreid seadme kaudu, et kinnitada õiged optilise võimsuse tasemed, toitepinge ja temperatuur. Järgige staatilise elektri eest kaitsvaid käsitsemisprotseduure mooduli sisestamisel või eemaldamisel.

Soovitused

Optimaalse jõudluse tagamiseks kasutage mitmekiulisi fiibreid ja ühendusjuhtmeid, mis vastavad teie võrgudisaini soovitatud OM-klassile (nt OM3/OM4 10GBASE-SR jaoks pikematel vahemaadel), hoidke pistikud puhtad ning kasutage valideeritud transiiverite ja seadmete kombinatsioone. Veenduge, et seadme püsivara toetab kolmanda osapoole XFP-mooduleid, ja lubage DDM/DOM-i seire, kui see on saadaval, et toetada pidevat hooldust.
