Võrgukaart NVIDIA Mellanox ConnectX-6 VPI PCI Express Ethernet/Fiiber 10000 Mbit/s

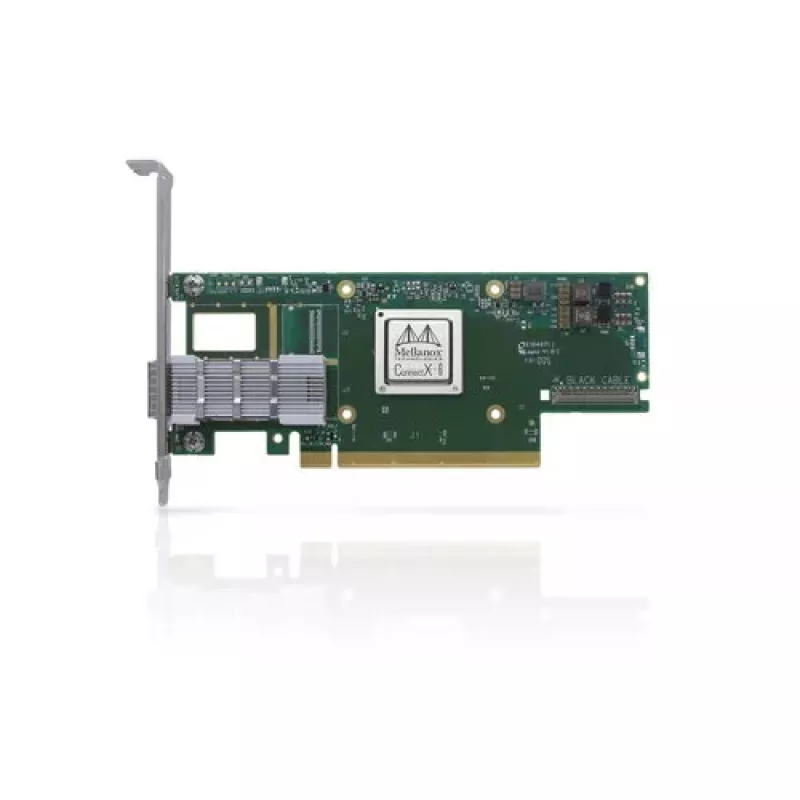

Mellanox ConnectX-6 VPI (MCX653105A-HDAT-SP) on ühe pordiga PCIe 4.0 x16 adapterkaart kõrge kronsteiniga, mis toetab HDR InfiniBand ja 200GbE üle QSFP56 pordi. Andmekeskuste ja suure jõudlusega keskkondade jaoks loodud kaart pakub madala latentsusega ühenduvust ja suurt läbilaskevõimet arvutus-, salvestus- ja võrgutöökoormustele. See toetab laias valikus InfiniBand ja Etherneti lingikiirusi ning integreerib protokolli paindlikkuse VPI (Virtual Protocol Interconnect) kaudu.

Eelised

Adapter pakub kahe protokolli tuge nii InfiniBand kui ka Etherneti jaoks, pakkudes kuni 200Gb/s ribalaiust ja alla 600ns latentsust. See sisaldab täiustatud ümbertõstmise ja võrgusisese arvutuse funktsioone, et vähendada protsessori ülekoormust ja kiirendada sõnumside jõudlust, võimaldades miljoneid sõnumeid sekundis. PCIe 4.0 x16 hostiliides ja tööstusstandardi QSFP56 füüsiline port tagavad ühilduvuse kaasaegsete serverite ja võrgukangastega.

Sobib

• Suure jõudlusega arvutusklastrid (HPC)
• Pilve- ja hüperskaala andmekeskused
• Masinõppe treenimise ja järeldamise töökoormused
• Suure läbilaskevõimega salvestusvõrgud ja hajusfailisüsteemid
• Web 2.0 ja suuremahulised rakendusserverid

Millal see ei pruugi sobida

See ühe pordiga QSFP56 adapter ei ole ideaalne süsteemidele, mis nõuavad mitut eraldi füüsilist porti ilma kommutaatoreid või breakout-kaableid kasutamata. See võib olla üleliigne väikestes kontori- või koduvõrkudes, kus 10GbE või madalama kiirusega Ethernet on piisav ja täiustatud ümbertõstmise või InfiniBand funktsioonid pole vajalikud.

Peamised tehnilised andmed

• Vormitegur: PCI Express 4.0 x16, kõrge kronstein
• Port: Üks QSFP56 (200Gb/s HDR InfiniBand ja 200GbE tugi)
• Toetatud lingikiirused: InfiniBand HDR/HDR100/EDR/FDR/QDR/DDR/SDR; Ethernet 200/100/50/40/25/10 Gb/s
• Latentsus: alla 600 ns (tüüpiline InfiniBand keskkondades)
• Sõnumside: kuni sadu miljoneid sõnumeid sekundis
• Ühenduvus: juhtmega Ethernet / fiiber QSFP56 transiiverite või kaablite kaudu
• Hostiliides: PCI Express
• Võrgustandardid: IEEE 802.1Qbb, 802.1Qbg, 802.1p, 802.3ad, 802.3ae, 802.3ap, 802.3az, 802.3ba, 802.1Qaz, IEEE 1588, 802.1Q, 802.1Qau
• Värv: Mitmevärviline

Kuidas kasutada

Paigaldage kaart vabasse PCIe 4.0 x16 pessa ühilduval serveri emaplaadil ja kinnitage kõrge kronstein. Ühendage võrk, kasutades QSFP56-ühilduvat kaablit või transiiverit kangasse või kommutaatorisse, mis toetab valitud protokolli (InfiniBand või Ethernet). Seadistage hosti operatsioonisüsteem ja tarnija pakutavad draiverid, et lubada VPI-režiim ja kõik vajalikud ümbertõstmise või püsivara funktsioonid. Kontrollige lingikiirust ja kanga liikmelisust tavaliste võrguhaldustööriistade abil.

Mida enne ostmist arvestada

• Veenduge, et serveril on PCIe 4.0 x16 pesa ja füüsiline ruum kõrge kronsteiniga kaardi jaoks
• Kontrollige, kas teie võrgukangas ja kommutaatorid toetavad HDR InfiniBand või 200GbE üle QSFP56
• Kontrollige ühilduvate QSFP56 transiiverite või DAC/aktiivsete optiliste kaablite saadavust
• Kontrollige draiveri ja püsivara tuge oma operatsioonisüsteemile ja rakendustele

Soovitused

Parimate tulemuste saavutamiseks suure jõudlusega keskkondades ühendage ConnectX-6 VPI kaart sobivate HDR- või 200GbE-kommutaatorite ja sertifitseeritud QSFP56-optikaga, lubage tarnija draiverid ja ümbertõstmise funktsioonid ning jälgige lingi- ja latentsusmeetrikaid, et optimeerida rakenduse läbilaskevõimet ja protsessori kasutust.
