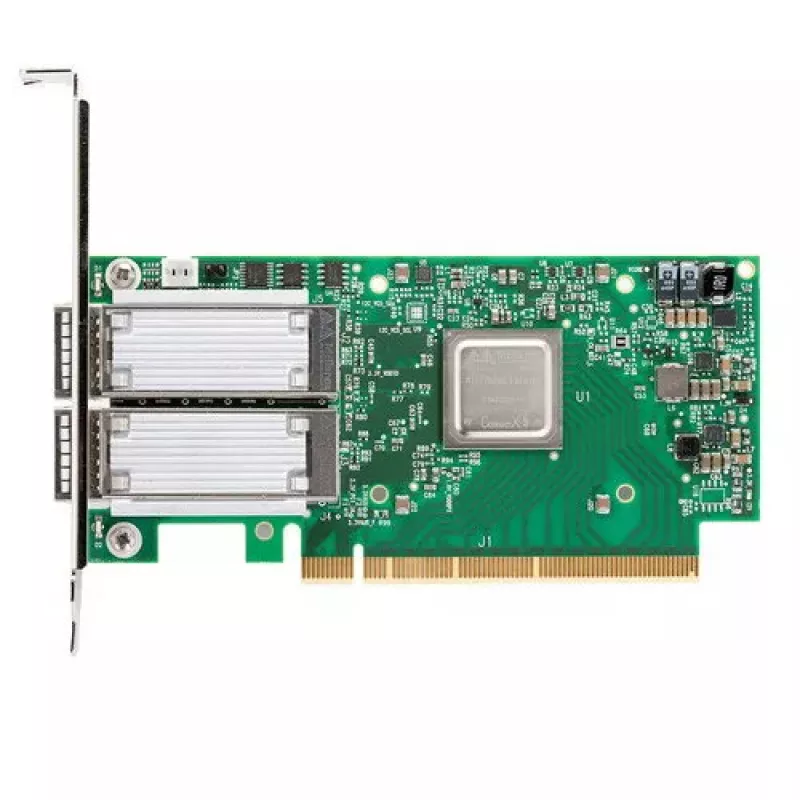

Võrgukaart Mellanox Technologies MCX556A-ECAT

Mellanox Technologies MCX556A-ECAT on sisemine võrguadapter, mis on loodud suure jõudlusega andmetöötluse, andmekeskuste, pilve ja salvestuskeskkondade jaoks. See ConnectX-5 põhine kaart pakub kahte 100 Gb/s porti koos InfiniBand ja Etherneti toega, madalat latentsust (alla 600 ns) ja suurt sõnumiedastusvõimet. See sisaldab PCIe hostiühendust ja täiustatud ülesannete mahalaadimist, nagu NVMe üle kanga ja PCIe lüliti mahalaadimine, et parandada läbilaskevõimet ja vähendada protsessori koormust.

Eelised

MCX556A-ECAT pakub kahe 100Gb/s ühenduvust madala latentsuse ja väga suure sõnumiedastuskiirusega, võimaldades nõudlikke HPC, analüütika ja pilvetöökoormusi. See toetab MPI mahalaadimist (sh Tag Matching ja AlltoAll optimeeringud), täiustatud dünaamilist marsruutimist ja võrgusisesest arvutusvõimalusi, et kiirendada andmetee algoritme. ASAP2 kiirendatud lülitus ja paketitöötlus vähendavad virtuaalse lüliti protsessori koormust, parandades samal ajal andmeedastuse efektiivsust. Alternatiivne Socket Direct konfiguratsioon võimaldab kasutada serverites ilma täieliku x16 PCIe pesata, jagades 16-realise siini kaheks x8 ühenduseks kahe pesaga otseprotsessori juurdepääsuks.

Sobib

• Suure jõudlusega andmetöötluse (HPC) klastrid ja MPI-põhised rakendused
• Pilve- ja NFV-platvormid, mis nõuavad RDMA/RoCE kiirendust
• Andmeananalüüs ja suure läbilaskevõimega salvestussüsteemid, sealhulgas NVMe-oF
• Web 2.0 ja suuremahulised andmekeskuse võrgukeskkonnad

Peamised spetsifikatsioonid

• Mudel: Mellanox MCX556A-ECAT (ConnectX-5)
• Pordid: 2 × 100 Gb/s (InfiniBand ja Ethernet)
• Latentsus: alla 600 nanosekundi (tüüpiline)
• Hostiliides: PCI Express (16 rida, jagatav 2× x8 Socket Direct jaoks)
• Mahalaadimised: NVMe üle kanga, PCIe lüliti mahalaadimine, MPI mahalaadimised, ASAP2 kiirendatud lülitus/paketitöötlus
• Kasutusjuhud: RDMA, RoCE, võrgusisene arvutus, virtuaalse lüliti mahalaadimine

Kuidas kasutada

Paigaldage MCX556A-ECAT hostiserveri ühilduvasse PCIe pessa, järgides serveri ja kaardi tootja juhiseid. Socket Direct variandi kasutamisel ühendage abi-PCIe ühenduskaart ja spetsiaalne juhtmestik vastavalt juhistele, et luua kaks x8 ühendust. Seadistage Mellanoxi sobivad draiverid ja püsivara, lubage vastavalt vajadusele RDMA/RoCE või InfiniBand virn ning häälestage hostivõrgu seaded ja MPI või salvestustarkvara, et kasutada saadaolevaid mahalaadimisi (MPI mahalaadimised, NVMe-oF, ASAP2). Kontrollige pärast paigaldamist linki, püsivara versioone ja võrgukanga seadeid.

Soovitused

Parimate tulemuste saavutamiseks HPC ja latentsustundlike töökoormuste korral kasutage ajakohaseid Mellanoxi draivereid ja püsivara, lubage tarkvarapakkides asjakohased mahalaadimised (RDMA/RoCE, MPI mahalaadimised) ning kontrollige kaabelduse ja lüliti ühilduvust 100Gb/s linkide jaoks. Kahe pesaga serverites kaaluge Socket Direct konfiguratsiooni, et pakkuda igale protsessorile spetsiaalset x8 rada adapterini.
