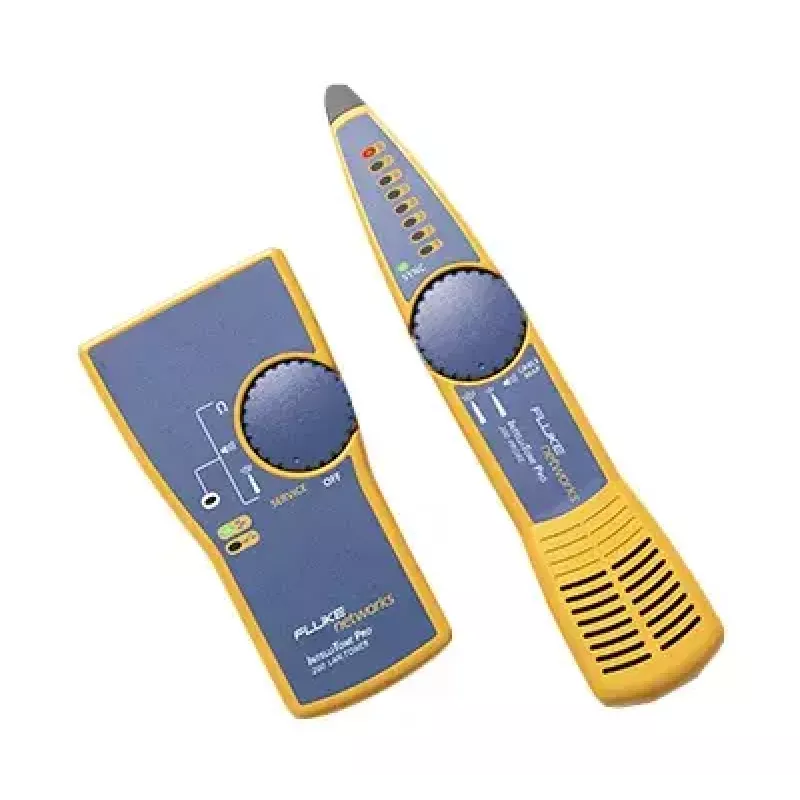

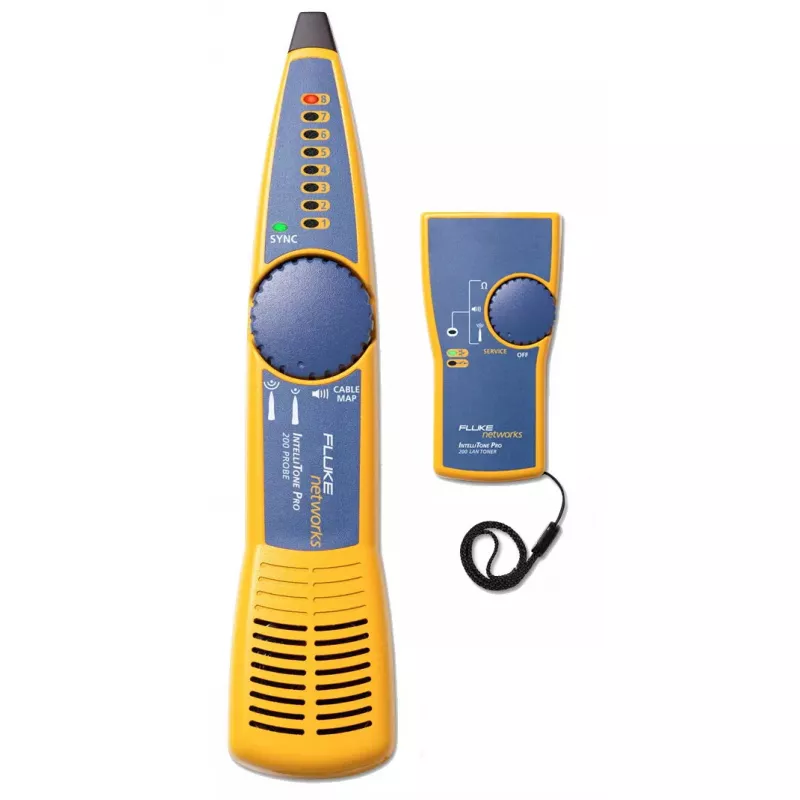

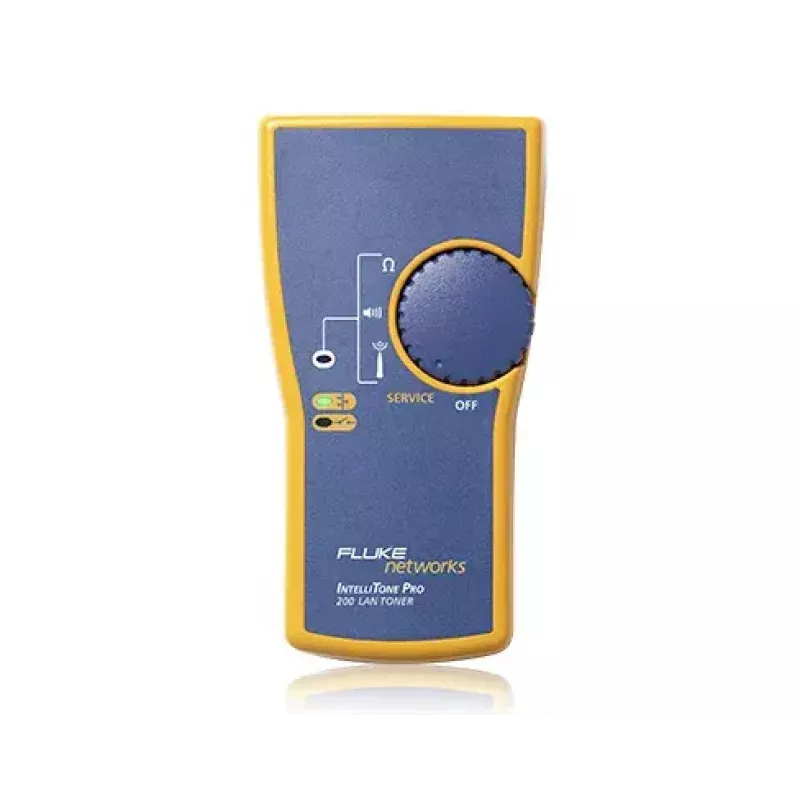

Võrgukaabli tester Fluke MT-8200-60-KIT

Fluke MT-8200-60-KIT võrgukaabli tester ühendab digitaalse ja analoogse toonimise tehnoloogiad, et jälgida ja leida vaskkaabeldust aktiivsetes ja mitteaktiivsetes võrkudes. See kasutab IntelliTone digitaalset toonimist kaablite leidmiseks isegi siis, kui need on ühendatud lülititesse, ning ühenduvuse ja juhtmestiku vigade kontrollimiseks, ja SmartTone analoogset toonimist üksikute juhtmepaaride eraldamiseks ning kõne-, heli- ja videokaablite jälgimiseks.

Eelised

Tester pakub ühes komplektis kaherežiimilist toonimist (digitaalne ja analoogne), võimaldades täpset kaabli tuvastamist jaotus-, lülitus- ja otsakilpidel ning kaablikimpudes. Digitaalne režiim tõrjub aktiivsetes võrkudes müra ja valesignaale ning pakub sisseehitatud CableMap funktsiooni, et kinnitada ühenduvust ja tuvastada katkestusi, lühiseid ja ümberpööratud paare. Analoogne SmartTone eraldab usaldusväärselt üksikud paarid, muutes tooni rütmi, kui paar lühistatakse, mis on kasulik kõne- ja madalsageduskaabelduses.

Sobib

• Ethernet (Cat5e/Cat6/Cat6a) kaabelduse paigaldamiseks ja tuvastamiseks aktiivsetes võrkudes
• Kõne-, heli-, koaksiaal- ja häire-/turvajuhtmestiku jälgimiseks ja eraldamiseks
• Otsastatud kaablite leidmiseks patch-paneelidel, lülititel või kimpudes peidetuna
• Ühenduste kontrollimiseks (TIA-568) ning katkestuste, lühiste ja ümberpööratud paaride diagnoosimiseks

Peamised tehnilised andmed

• Kaubamärk: FLUKE
• Mudel / MPN: MT-8200-60-KIT
• EAN: 0754082127444
• Toonimise režiimid: IntelliTone digitaalne ja SmartTone analoogne
• Toetatud kaablitüübid: keerdpaar-andmekaablid (Cat3–Cat6a), koaksiaal-, kõne-, turva-/häire-, kõlarikaabel
• CableMap funktsioon: ühenduse kontroll ja vigade tuvastus (katkestused, lühised, ümberpööratud paarid)
• Töötab aktiivsetes võrkudes ja lahtiühendatud kaabeldusel

Kasutamine

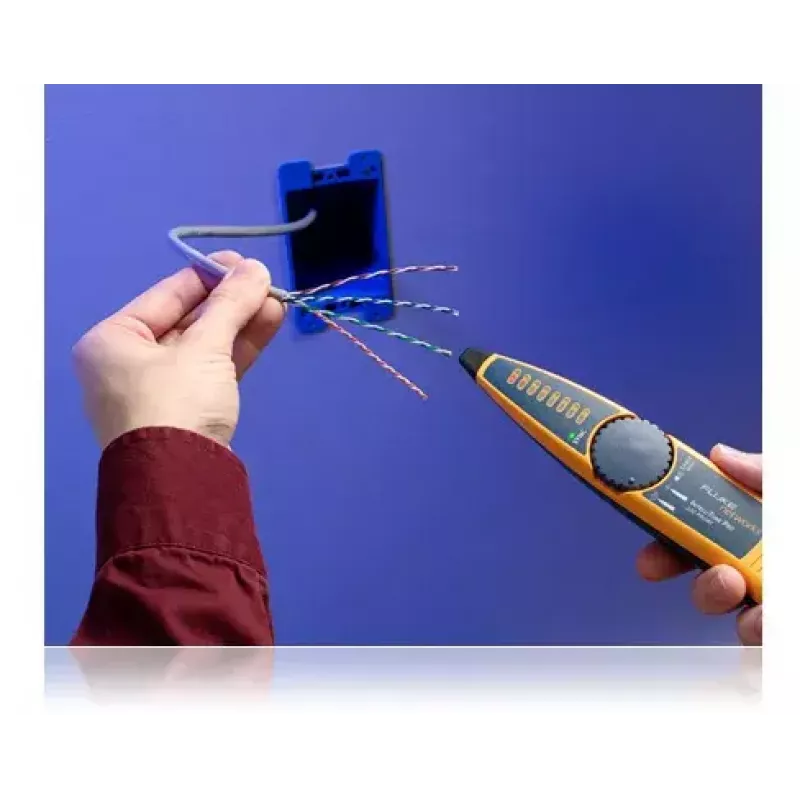

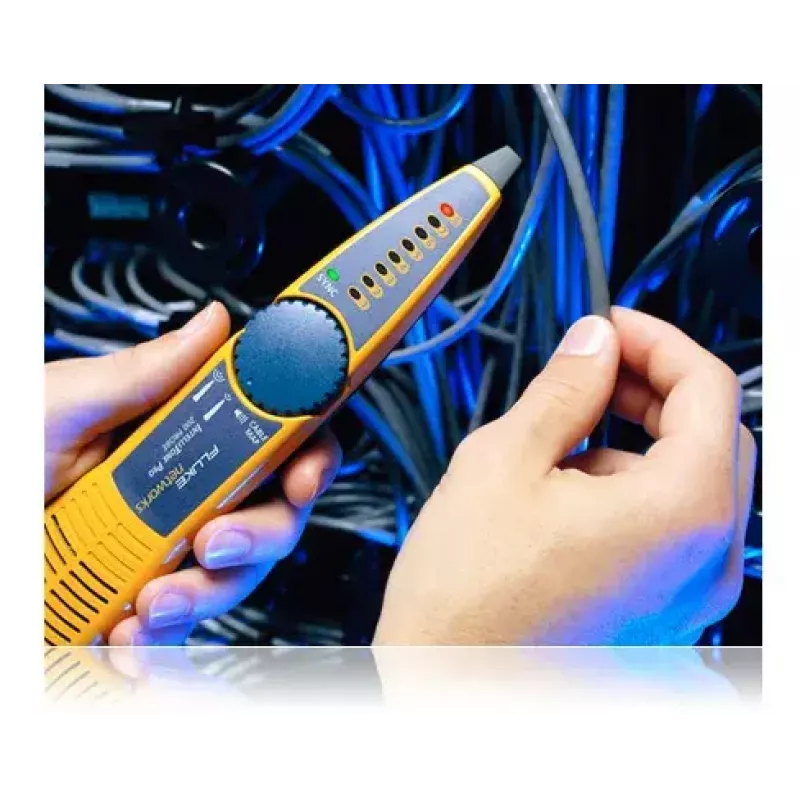

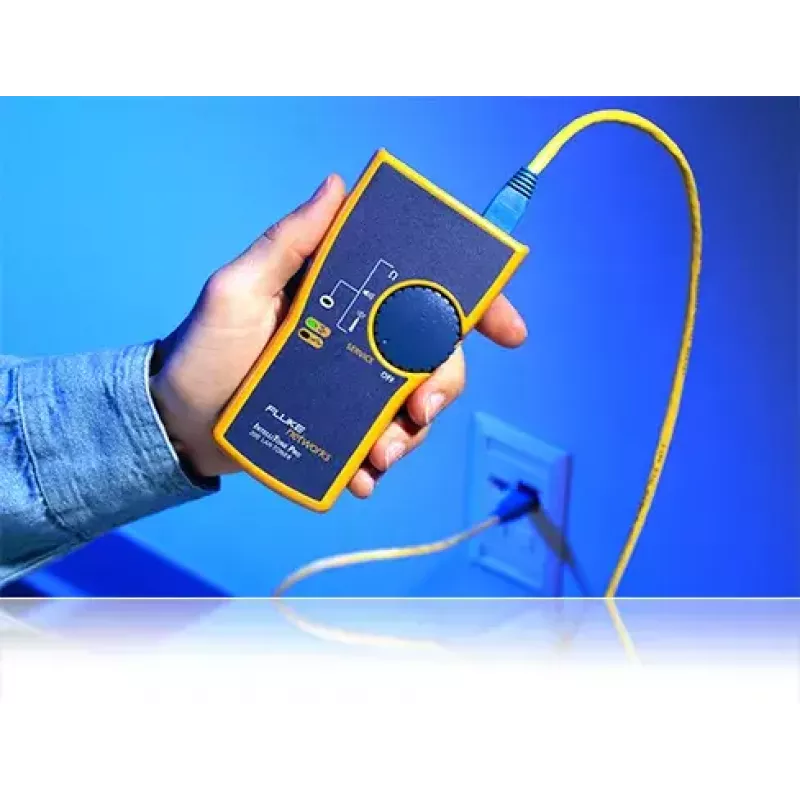

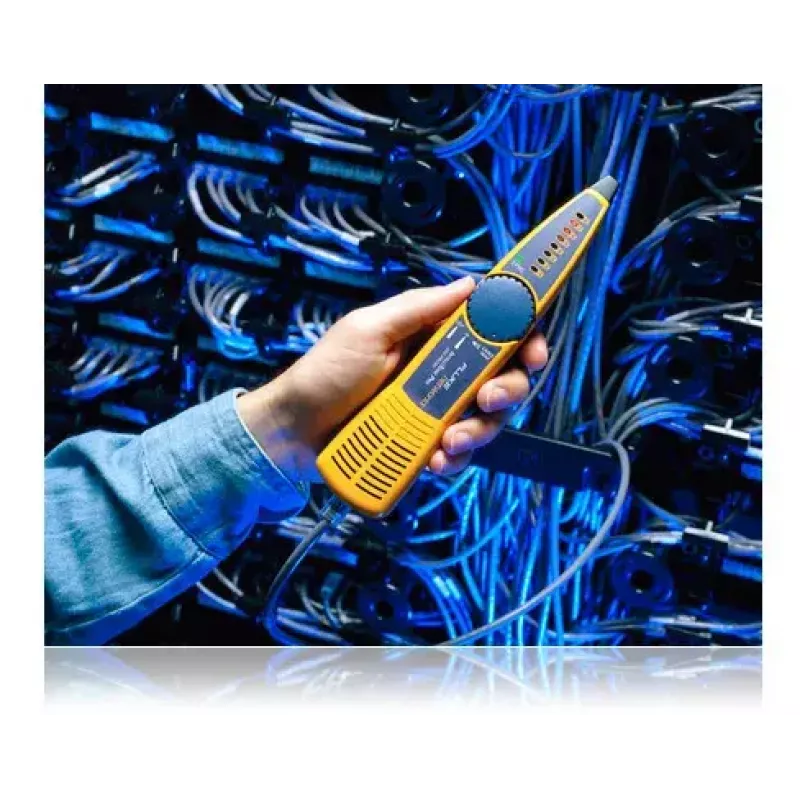

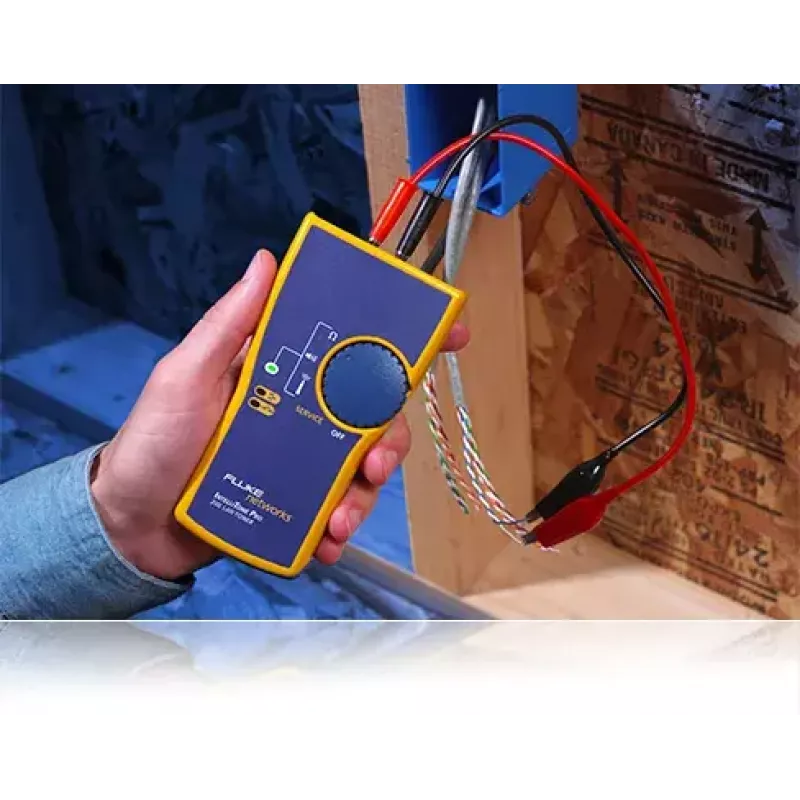

Ühendage toner testitava kaabli või pesaga ja valige digitaalne või analoogne režiim sõltuvalt kaabli tüübist ja keskkonnast. Kasutage IntelliTone digitaalset režiimi kõrgekvaliteedilise Ethernet-kaabelduse ja aktiivsete võrguportide puhul; sond tuvastab heli ja visuaalselt õige kaabli ning seda saab ühendada patch-paneelidesse või seinapesadesse CableMap testi käivitamiseks. Kasutage SmartTone analoogset režiimi kõne-, koaksiaal- ja madalsagedusjuhtmestiku puhul, lühistades testitava paari tuvastuse kinnitamiseks tooni muutuse kaudu. Tõlgendage LED-näidikuid ja helisignaale kaablite leidmiseks ja vigade tuvastamiseks.

Soovitused

Eelistage digitaalset (IntelliTone) režiimi Cat5e/Cat6/Cat6a jälgimisel aktiivsetes võrkudes või suure häirega piirkondades. Kasutage SmartTone analoogrežiimi madalsageduskaabelduse (Cat3, koaksiaal-, kõlari-, häirekaablid) puhul ja kui on vajalik üksiku paari eraldamine. Kontrollige alati ühendusi CableMap funktsiooniga enne lõplikku otsastamist ja järgige kohalikke ohutusprotseduure pingestatud seadmete testimisel.
