Fluke LinkIQ võrgutester must sinine oranž RJ-45 305m

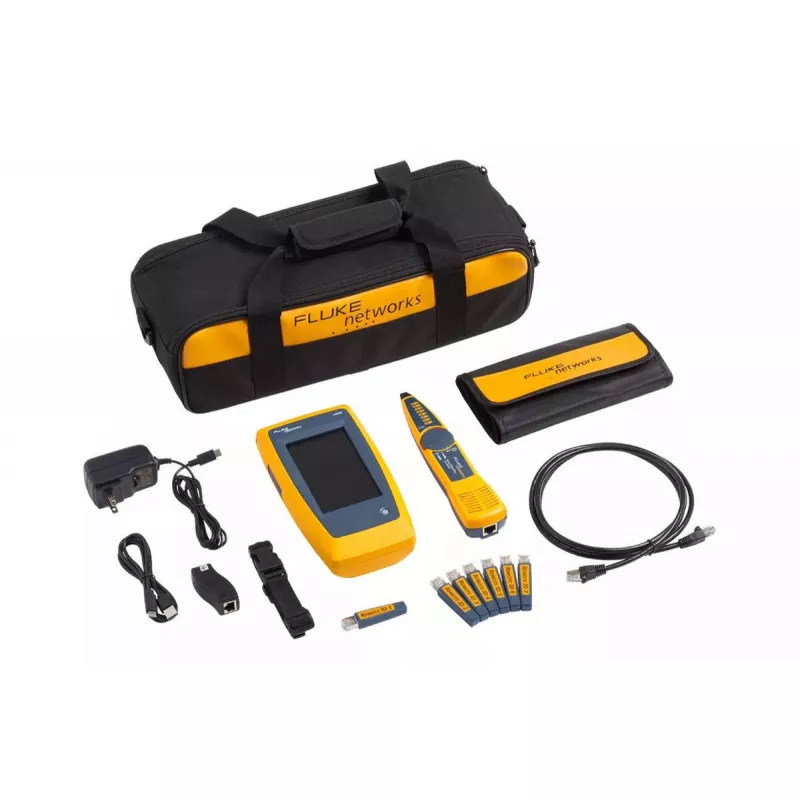

Fluke LinkIQ võrgutester kontrollib vask-ühendusega Ethernet-kaabelduse jõudlust kuni 10G-ni ja aitab diagnoosida võrguühenduse probleeme. Seade toetab RJ-45 ühendusi ja kuni 305 m kaabli pikkust ning selle toiteallikaks on sisemine 6400 mAh liitiumioonaku. Tester sisaldab põhiseadet, seitset kaugidentifikaatorit, RJ45–RJ45 ühenduskaablit, vahelduvvoolulaadijat, RJ45/11 universaalset adapterit, Intellitone Pro 200 sondi ja kandekotti.

Eelised

LinkIQ kasutab sageduspõhiseid mõõtmisi, et kinnitada maksimaalset ribalaiust alates 10BASE-T kuni 10GBASE-T ning veenduda, kas ühendus vastab jõudlusnõuetele. See pakub lähima lüliti diagnostikat (reklaamitud andmeedastuskiirus, lüliti nimi, pordi number, VLAN-i teave), PoE testimist ja aktiivse koormuse testi kuni klassini 8 (90 W). Lisatööriistad hõlmavad kaabli toonimist, pordi vilkumist, 802.1x autentimist, kaugkontori asukohamääramist ja tulemuste haldamist LinkWare PC kaudu.

Sobib

• Välitehnikutele vask-ühendusega Ethernet-kaabelduse ja jõudluse kontrollimiseks
• Võrguinseneridele ühenduvuse ja lüliti pordi probleemide diagnoosimiseks
• IT-personalile PoE edastuse valideerimiseks ja koormustestide teostamiseks
• Paigaldajatele kuni 305 m RJ-45 liinide testimiseks

Peamised tehnilised andmed

• Kaubamärk: FLUKE
• Mudel: LinkIQ (MPN 5226619)
• Toetatud ühenduse jõudlus: 10BASE-T kuni 10GBASE-T
• Maksimaalne testitav kaabli pikkus: 305 m
• PoE koormustest: kuni klass 8 (90 W)
• Aku: sisemine 6400 mAh liitiumioon
• Pistikud: RJ-45
• Kaal: 624 g

Kasutamine

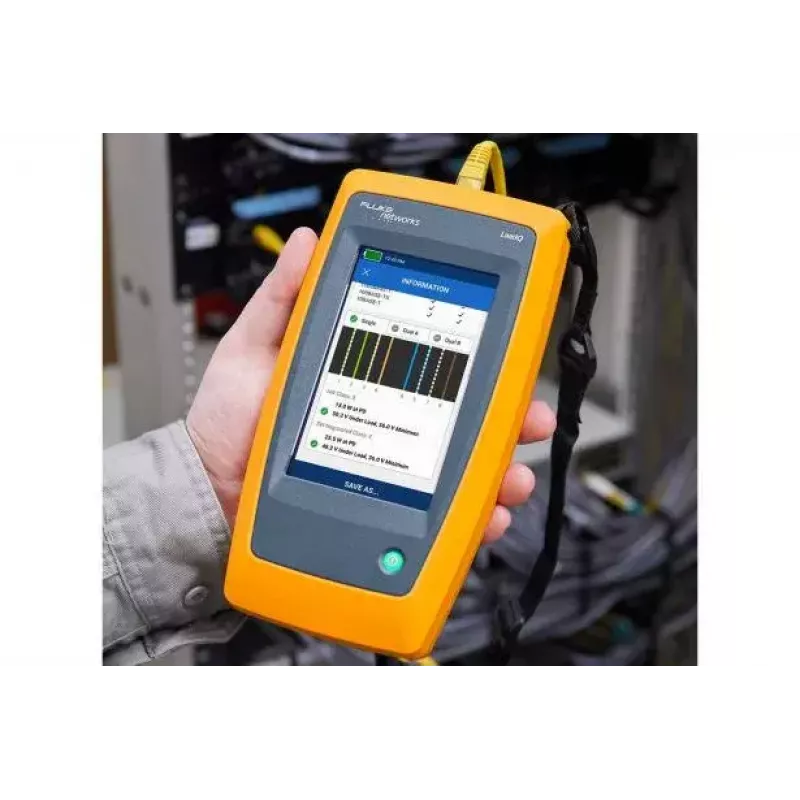

Ühendage LinkIQ põhiseade testitava kaabliga, kasutades RJ-45 pistikut või kaasasolevat ühenduskaablit, ning vajadusel kinnitage kaugidentifikaator kaugemasse otsa. Käivitage automaattest sageduskarakteristiku mõõtmiseks ja maksimaalse ribalaiuse arvutamiseks; vaadake teatatud ühenduse ribalaiust, paaride olekut ja lüliti diagnostikat seadme ekraanilt. Kasutage PoE testimisrežiimi toite saadavuse mõõtmiseks ja rakendage valikuliselt aktiivset koormust kuni klassini 8. Salvestage ja hallake testitulemusi LinkWare PC abil dokumenteerimiseks ja aruandluseks.

Soovitused

Usaldusväärsete mõõtmiste tagamiseks veenduge, et pistikud ja otsastused oleksid puhtad ja korralikult ühendatud. Kasutage otsast otsani valideerimiseks sobivat kaugidentifikaatorit ja sünkroniseerige tulemused perioodiliselt LinkWare PC-ga. PoE edastuse testimisel koormusega järgige ühendatud seadmete ohutusjuhiseid ning kontrollige enne suurte koormuste rakendamist lüliti tehnilisi andmeid.
