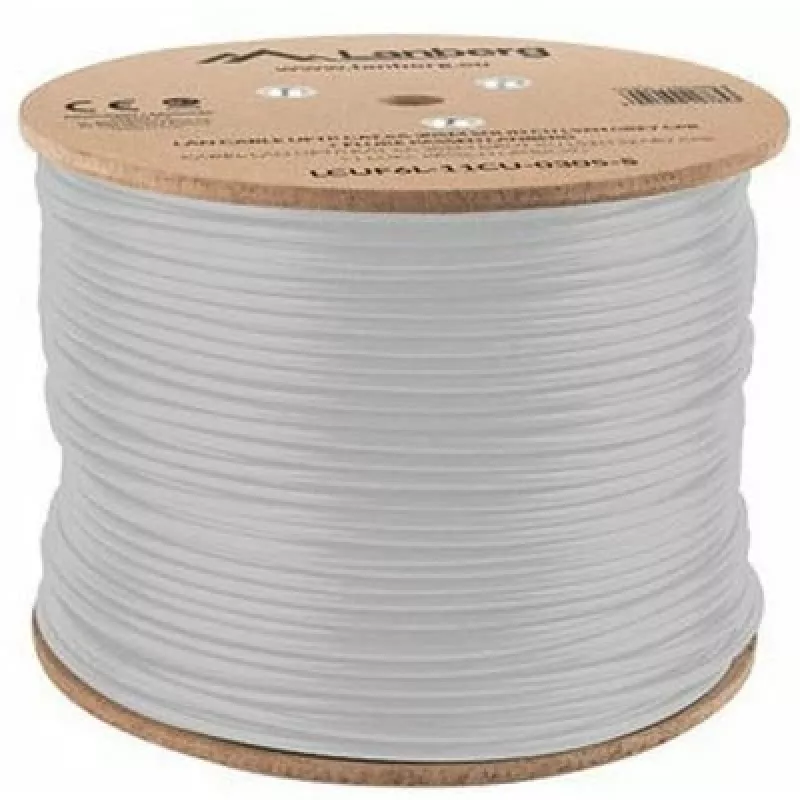

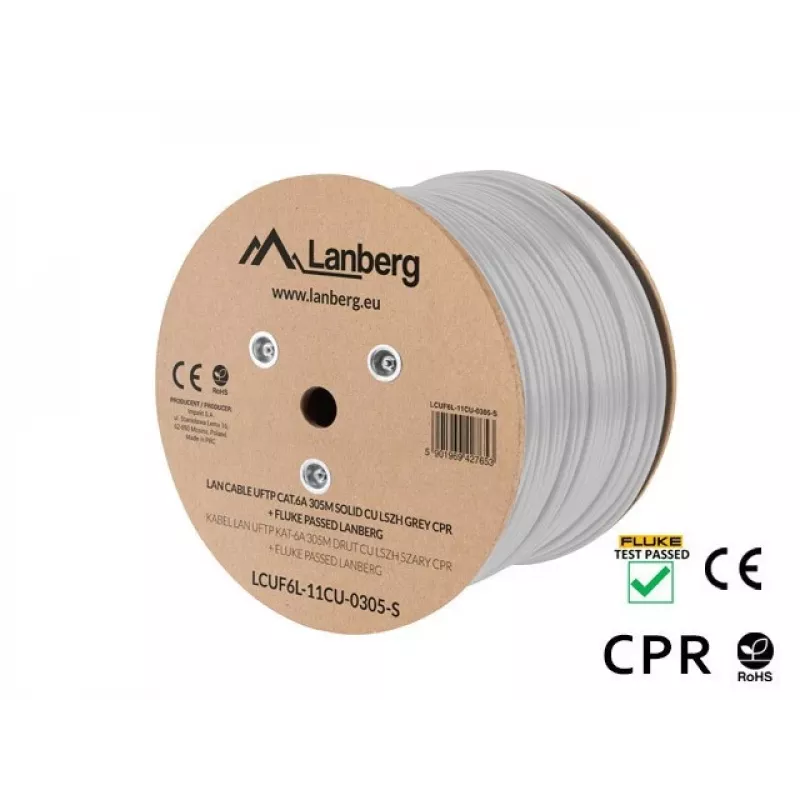

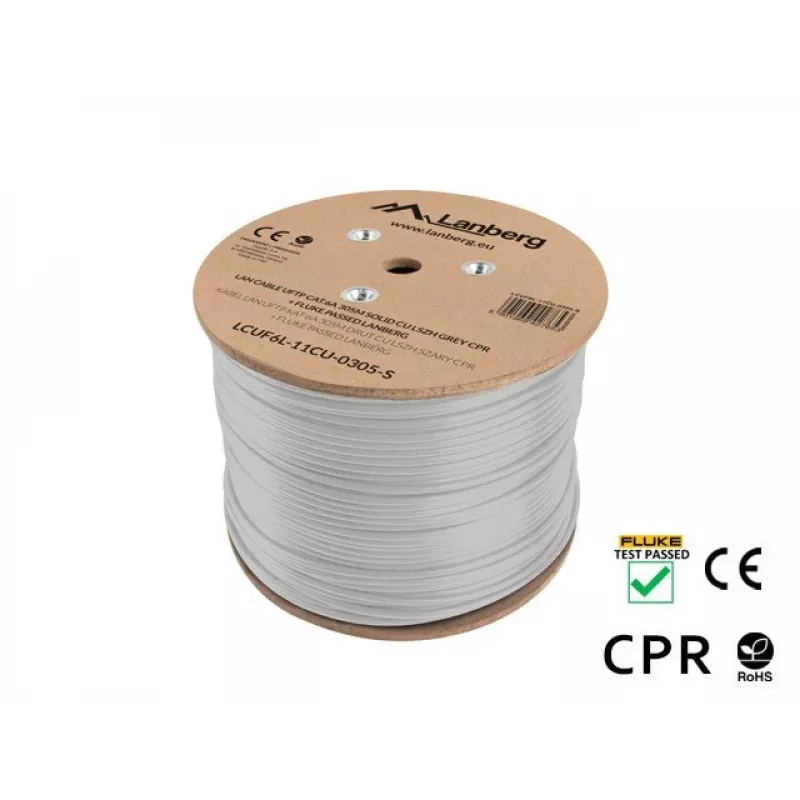

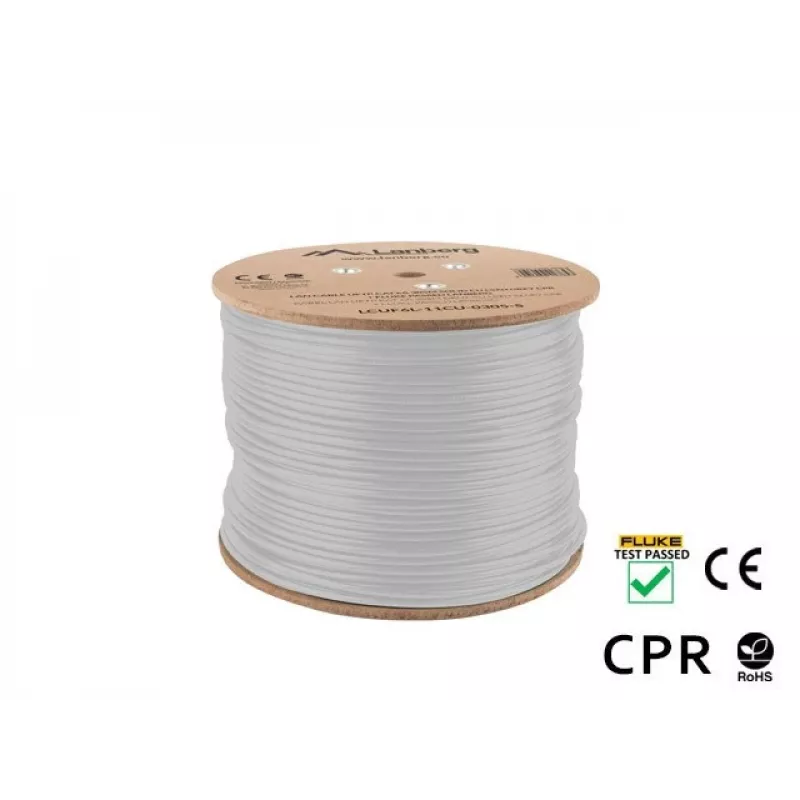

Võrgukaabel LANBERG LCUF6L-11CU-0305-S U/FTP Cat6a rullil, 305 m, 23 AWG, 500 MHz, hall

Lanberg LCUF6L-11CU-0305-S on Cat6a U/FTP (varjestatud) võrgukaabel puidust trumlil, pikkusega 305 m, mõeldud struktureeritud kaabelduseks ja 10GBase-T Etherneti ühendusteks. Kaabel kasutab 100% puhtast vasest täisjuhte (AWG 23, 4 paari × 0,55 mm), juhtmete ümber on HDPE isolatsioon ja välimine PVC kest halli värvi (PANTONE COOL GRAY 5C). Kestale on trükitud pikkusloendur iga meetri järel ning kaabel on ette nähtud töötama sagedusel kuni 500 MHz, soovitatava maksimaalse töökaugusega 100 m paigaldatud linkide korral.

Eelised

U/FTP varjestus (üldine punutis eraldi fooliumiga varjestatud paaridega) vähendab elektromagnetilisi häireid ja ülekuulamist, toetades suuremaid andmeedastuskiirusi kuni 10 Gbit/s ja stabiilset jõudlust kuni 500 MHz. Täisvasest 100% juhid tagavad väiksema takistuse ja pikaajalise signaali usaldusväärsuse. Kestale trükitud meetriloendur ja tarne puidust trumlil lihtsustavad paigaldamist ja kaablihaldust.

Sobib

• 10GBase-T Etherneti magistraal- ja horisontaalkaabelduseks
• Suure tihedusega kontori- ja andmekeskuste kaabelduseks
• Keskkondadesse, kus on vaja vähendada EMI-d ja parandada paaride eraldatust
• Struktureeritud kaabelduspaigaldistele kuni 100 m lingi kohta

Peamised spetsifikatsioonid

• Kaabli kategooria: Cat6a U/FTP (varjestatud)
• Pikkus: 305 m puidust trumlil
• Juht: 100% vask, AWG 23, täis (4 paari × 0,55 mm)
• Juhi isolatsioon: HDPE, 1,32 mm
• Välimine kest: PVC, läbimõõt 7,6 mm, värv PANTONE COOL GRAY 5C
• Trükitud pikkusloendur iga meetri järel
• Sagedusvahemik: kuni 500 MHz
• Karakteristlik impedants: 100 Ω ±15 (4–250 MHz), 100 Ω ±22 (250–500 MHz)
• Alalisvoolutakistus (20 °C): ≤9,5 Ω/100 m
• Paari ja maa vaheline mahtuvus: ≤160 pF/100 m
• Soovitatav pistiku/juhiku läbimõõt punutud kaablitele: 1,45 mm
• Töötemperatuur: -20 kuni 75 °C; transport/hoiustamine: 0 kuni 60 °C
• Soovitatav maksimaalne töökaugus lingi kohta: 100 m

Kasutamine

Mõõtke ja lõigake vajalik kaablipikkus, kasutades kestale trükitud meetriloendurit, seejärel eemaldage välimine PVC kest ja üksikute paaride varjestused vastavalt pistiku või mooduli tootja juhistele. Termineerige, kasutades ühilduvaid Cat6a RJ45 pistikuid või U/FTP kaablitele mõeldud keystone-pistikupesi ning järgige õigeid paari lahtikeeramise piiranguid. Paigaldage kaabel kaabliredelitele või kaablikanalitesse, järgides minimaalset painderaadiust ja vältides teravaid painutusi, kokkusurumist või lähedust tugevate EMI allikatega.

Soovitused

Parima jõudluse tagamiseks kasutage ühilduvaid Cat6a komponente, järgige terminaatimisel ja linkide testimisel TIA/EIA või ISO/IEC kaabeldusstandardeid ning kontrollige iga kanal sertifitseeritud kaablitesteriga, et tagada vastavus kuni 500 MHz ja 10GBase-T töö jaoks.
