BlueOptics F5-UPG-QSFP4X10LR-3M-BO InfiniBand kiudoptiline kaabel MTP 4x LC 3m

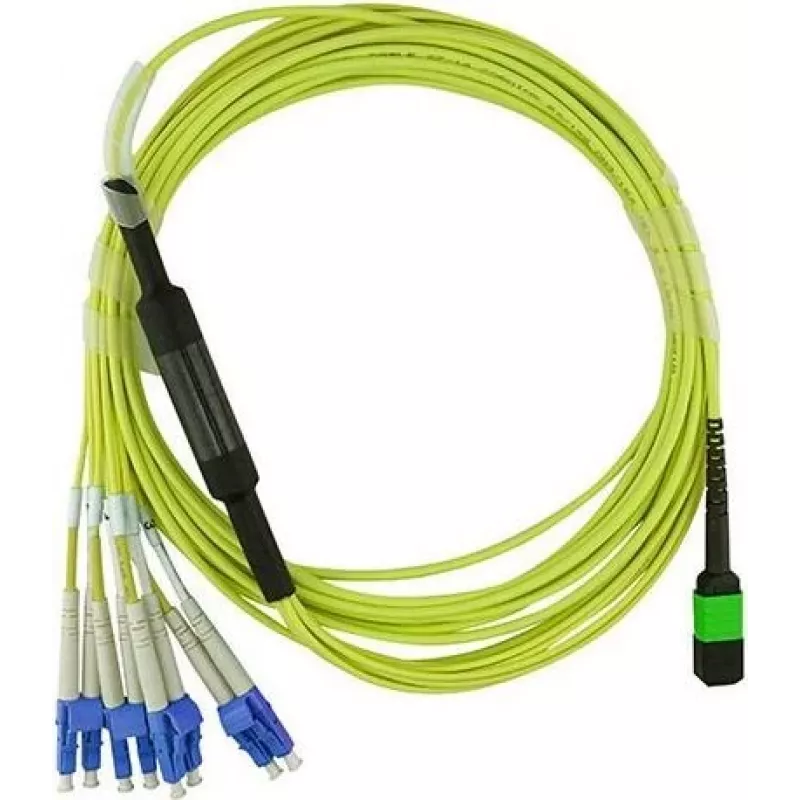

BlueOptics F5-UPG-QSFP4X10LR-3M-BO InfiniBand kiudoptiline kaabel MTP 4x LC 3m on 3-meetrine ühemoodiline harukaabel, mis on mõeldud kvaliteetsete optiliste ühenduste loomiseks. Selle ühes otsas on MTP mitmekiuline pistik ja teises otsas neli LC duplekspistikut, kasutades G.657.A1 laseroptimeeritud ühemoodilist kiudu, mille südamiku läbimõõt on 125 µm ja väliskest LSZH. Kaabel on ette nähtud harukaablite paneelide, transiiverite ja muude optiliste portide ühendamiseks andmekeskustes ja võrguseadmetes, tagades madala sumbuvuse ja stabiilse jõudluse.

Eelised

Kaabel ühendab MTP kuni 4x LC topoloogia, mis võimaldab mitme kanali koondamist ühte MPO-tüüpi pistikusse, säilitades samal ajal individuaalsed LC otsad transiiveriühenduste jaoks. G.657.A1 ühemoodilise kiu kasutamine tagab hea paindetaluvuse ja ühilduvuse tavaliste ühemoodiliste süsteemidega. LSZH kest vähendab halogeenide eraldumist ja suitsu tulekahju korral ning interferomeetri ja OTDR-iga tootmistestimine kontrollib sisendkadu ja tagasipeegeldust usaldusväärse töö tagamiseks.

Sobib

Peamised tehnilised andmed

Kasutamine

Paigaldage kaabel, ühendades MTP-pistiku vastavasse MTP/MPO-porti harukaablite paneelil või kassetil ja ühendage neli LC-pistikut sihtotstarbeliste LC-transiiveriportidega. Veenduge pistikute ühendamisel õiges kodeeringus ja polaarsuses ning vältige järske paindeid pistiku varre lähedal; G.657.A1 kiud talub tihedamaid paindeid, kuid järgida tuleks tavapäraseid kaablikäsitsusvõtteid. Pärast paigaldamist kontrollige kaasasolevast tehase katseprotokollist sisendkao ja tagasipeegelduse väärtusi, et kinnitada lingi jõudlust.

Soovitused

Optimaalse jõudluse saavutamiseks suunake kaabel kaablihaldustarvikutes või harukaablite paneelides, et vältida pinget ja säilitada painderaadiused. Kasutage kasutamata pistikutel tolmukaitseid ja kontrollige MTP ja 4x LC väljundite vahelist polaarsuse kaardistust, kui integreerite transiiverite või harukassettidega.
