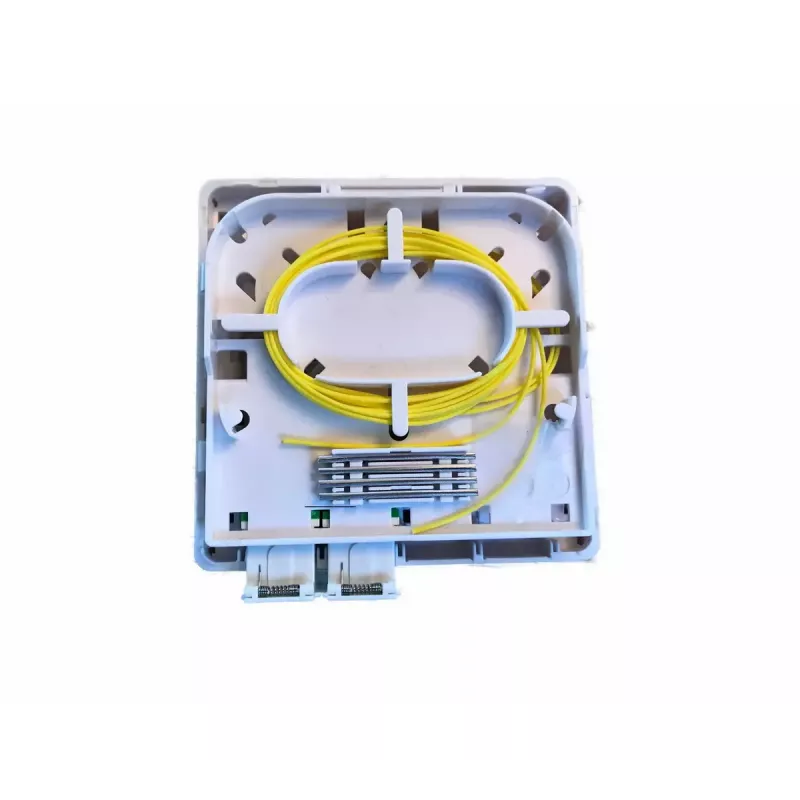

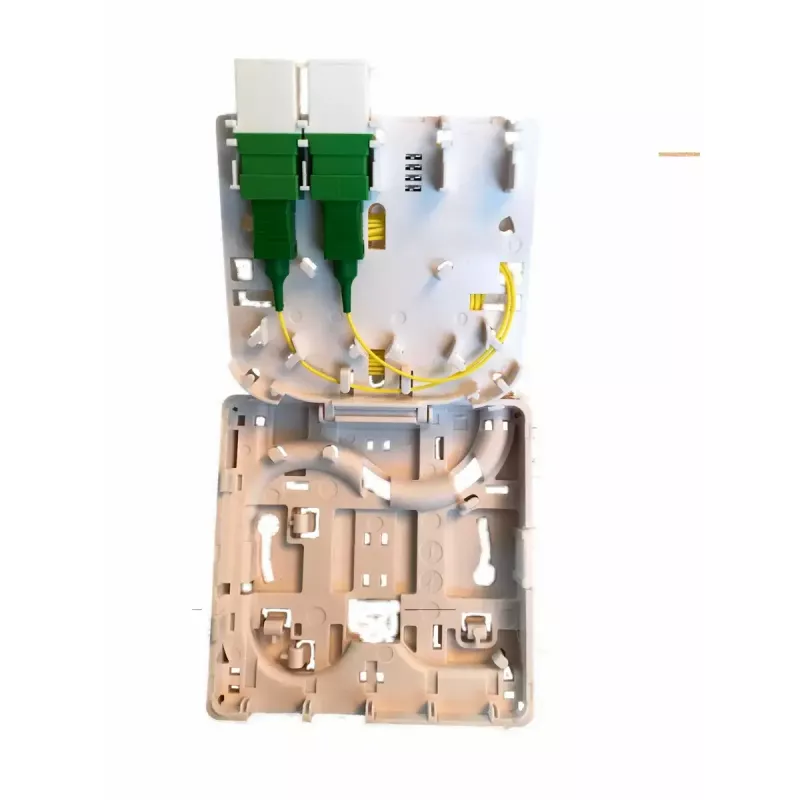

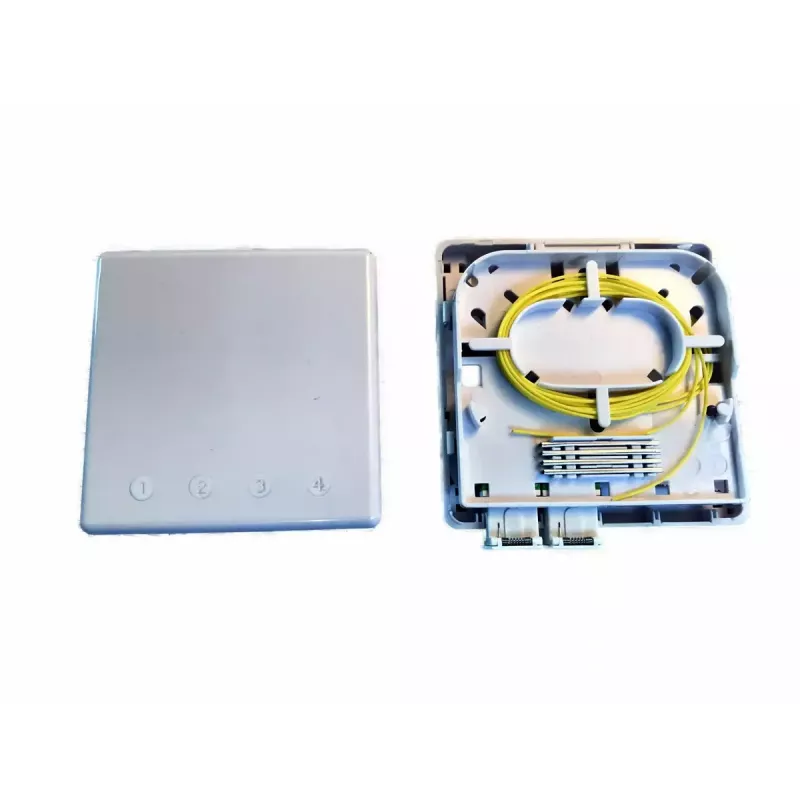

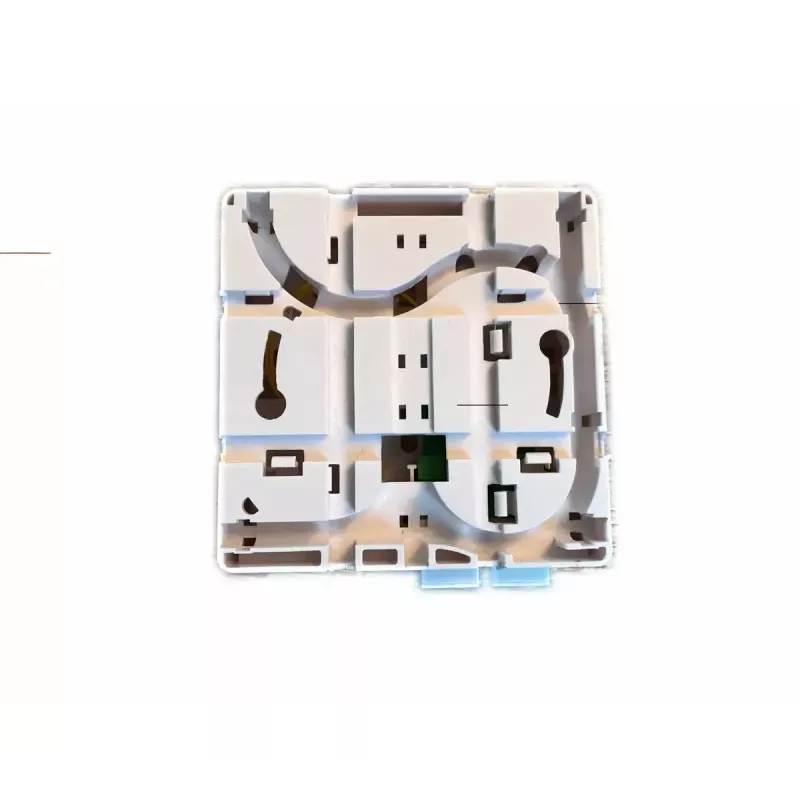

Võrgujaotuskarp EFB Elektronik FTTH-BOX-IN-6, plastkorpus, 80×80×28 mm, valge

EFB Elektronik FTTH-BOX-IN-6 on kompaktne võrgujaotuskarp FTTH ja sisetingimustes kaablite lõpetamiseks. Valge plastkorpus mõõtmetega 80 × 80 × 28 mm pakub kaitstud ümbrist drop-kaablitele, splaissidele ja konnektoriadapteritele. Karp ühildub erinevate drop-kaabli paigutustega ning seda saab paigaldada DIN-liistule või kinnitada kruvidega seinale.

Eelised

Karp toetab drop-kaabli sisemist splaissimist patsikaablitega ning aktsepteerib ka eelterminateeritud drop-kaableid LC- või SC-konnektoritega, ilma et oleks vaja täiendavat splaissimist. See mahutab 1/2/4F SC ühendusi või 2/4F LC ühendusi. Integreeritud splaissikassett on mõeldud 0,9 mm puhverkiu splaissidele (40 × 1,2 mm varrukad), paljaskiudude splaissidele (40 × 0,5 mm varrukad) või presssplaissidele, pakkudes paindlikku splaissimistööd väikeses vormiteguris.

Sobib

• FTTH sisetingimustes lõpetamiseks korterites ja kontorites
• Drop-kaablite ja konnektoriadapterite korraldamiseks tehnilistes ruumides
• Väikestele elamu- või kontorijaotuspunktidele, mis nõuavad SC- või LC-ühendusi

Peamised spetsifikatsioonid

• Bränd: EFB Elektronik
• Mudel: FTTH-BOX-IN-6
• Mõõtmed: 80 × 80 × 28 mm
• Materjal: valge plastkorpus
• Konnektori valikud: 1/2/4F SC või 2/4F LC
• Splaissikasseti ühilduvus: 0,9 mm puhversplaissid (40×1,2 mm varrukad), paljaskiudude splaissid (40×0,5 mm varrukad) või presssplaiss
• Paigaldus: DIN-liist või seinale kruvimine

Kasutusjuhend

Avage ümbris ja suunake sisenev drop-kaabel või eelterminateeritud kaabel kasti. Eelterminateeritud LC- või SC-dropkaablite puhul kinnitage konnektoriadapterid ettenähtud kohtadele; splaissimist pole vaja. Drop-kaablite puhul, mis vajavad patsikaableid või splaissimist, asetage kiud splaissikassetti ja kaitske splaissi sobivate varrukate (1,2 mm puhverdatud kiududele või 0,5 mm paljaskiududele) või presssplaissimismeetodi abil. Sulgege ümbris ja paigaldage karp DIN-liistule või kinnitage kruvidega seinale.

Soovitused

Kasutage sobivaid kiudude käsitsemise tööriistu ja järgige standardset ohutus- ja painderaadiusepraktikat kiudude marsruutimisel ja splaissimisel. Valige eelterminateeritud kaablid, kui soovite vältida kohapealset splaissimist; kasutage splaissikassetti ja õiget varruka suurust, kui splaissimine on vajalik.
