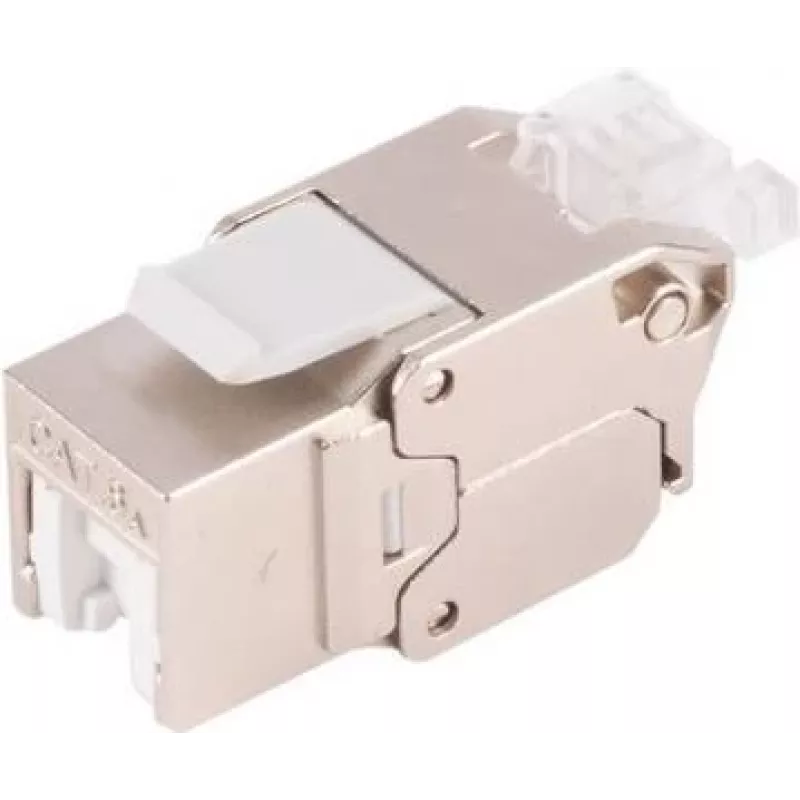

Võrguadapter Keystone Cat.6A STP ClampFix S/CONN 08-10034

ShiverPeaks võrguadapter Keystone Cat.6A STP ClampFix (S/CONN) on keystone-formaadis varjestatud pistik, mis on mõeldud Cat6A paigaldistele, kus on vajalik kiire ja vähese häirega andmeedastus. Adapter toetab varjestatud keerdpaarkaablit ja pakub kompaktset keystone-tegurit paigaldamiseks jaotuspaneelidesse, seinapistikupesadesse või pinnakinnitustega karpidesse. Selle ClampFix otsastusmeetod kinnitab juhtmed ja varjestuse, et säilitada ühtlane elektriline kontakt ja mehaaniline stabiilsus pikaajalise võrgutoimivuse tagamiseks.

Eelised

Varjestatud konstruktsioon vähendab elektromagnetilisi häireid ja ülekõnet, toetades usaldusväärset 10-gigabiti Etherneti jõudlust Cat6A kaabelduse kaudu. Keystone-formaat võimaldab ühilduda standardsete keystone-avadega, pakkudes paindlikku paigaldust erinevatesse esipaneelidesse ja paneelidesse. ClampFix otsastamine lihtsustab juhtmestamist, pakkudes stabiilset mehaanilist klambrit, mis säilitab varjestuse pidevuse ja vähendab vajadust spetsiaalsete tööriistade järele paigaldamise ajal. Kompaktne disain aitab kaasa ruumisäästlikule paigutusele tiheda paigalduse korral.

Sobib

• 10-gigabiti Etherneti võrgukäikudele, mis nõuavad Cat6A STP jõudlust
• Jaotuspaneelidele, modulaarsetele esipaneelidele ja pinnakinnitustega karpidesse, millel on keystone-avad
• Äri- ja eluruumide struktureeritud kaabelduspaigaldistele, kus häirete vähendamine on oluline
• Keskkondadesse, kus on tihe kaabeldus ja nõutakse usaldusväärseid mehaanilisi ühendusi

Peamised tehnilised andmed

• Kaablikategooria ühilduvus: Cat6A varjestatud keerdpaar (STP)
• Pistiku formaat: keystone-moodul
• Otsastusmeetod: ClampFix varjestatud klamberotsastus
• Andmeedastuse jõudlus: toetab 10-gigabiti Etherneti üle Cat6A kaabelduse
• Varjestus: täielik pistiku varjestus kaablivarjestuse pidevuse säilitamiseks
• Mehaaniline: kompaktsed keystone-mõõtmed standardsete paigaldusavade jaoks

Kuidas kasutada

Valmistage Cat6A STP kaabel ette, eemaldades välist mantli ja tagasi voltides äravoolujuhtme või fooliumvarjestuse vastavalt paigaldaja tavale. Sisestage üksikud juhtmed ClampFix otsastuspunktidesse, järgides oma võrgu jaoks nõutavat kontaktide järjestust (T568A või T568B), ja kinnitage klamber, et luua nii juhtmete kui ka varjestuse kontakt. Klõpsake keystone-moodul valitud esipaneeli, jaotuspaneeli või pinnakinnitustega karpi, kuni see lukustub oma kohale. Pärast otsastamist testige linki sobiva võrgutestimise seadmega, et kontrollida pidevust, paaride terviklikkust ja jõudlusnäitajaid.

Soovitused

Kasutage nõuetekohaselt hinnatud Cat6A STP kaablit ja säilitage järjepidev varjestuse pidevus kaablist pistikuni. Vältige ülemäärast painutamist otsastuspunkti lähedal ja kontrollige kontaktide järjestuse ühtivust ühendatud otspunktide vahel. Parimate tulemuste saavutamiseks tiheda paigalduse korral märgistage pordid ja testige iga linki pärast otsastamist, et kinnitada 10GbE jõudlust.
