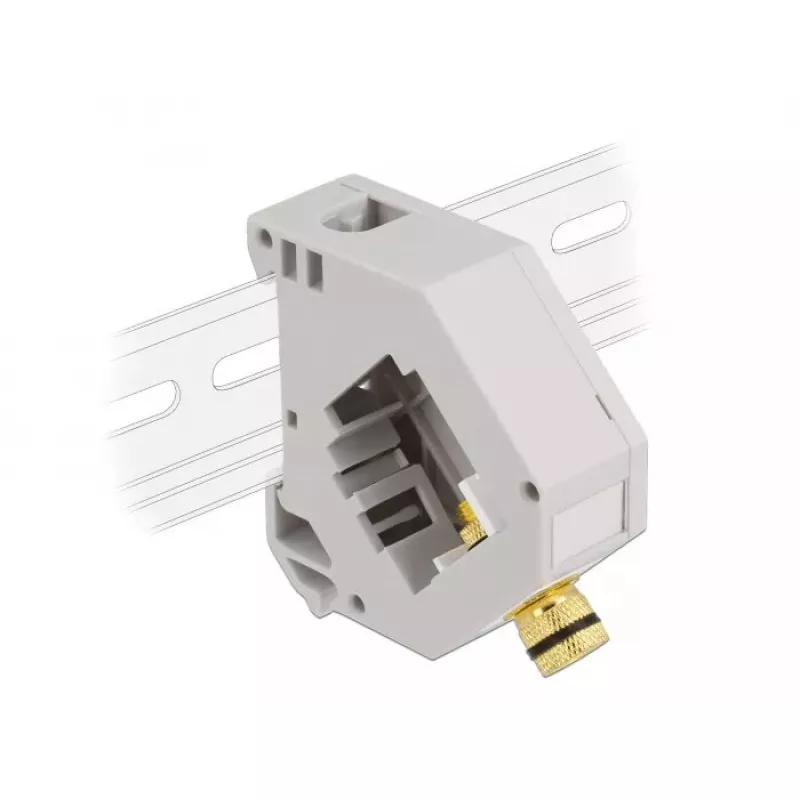

DELOCK 87162 keystone-moodul — klemmliides klemmliidesele, hall/valge, 60,1×59,4×21,6 mm

DELOCK 87162 keystone-moodul pakub kompaktset klemmliideselt klemmliidesele ühendust, mis on mõeldud paigaldamiseks paneeli või esipaneeli. Sisestusmõõtmed on 60,1 × 59,4 × 21,6 mm ning viimistlus on hall ja valge. See ühildub kõlarikaablite ja banaanipistikutele, sellel on sisseehitatud märgistusväli ning seda saab kasutada madalpinge- või heliühenduste korrastamiseks katsepinkides, riiulites või seinapaneelides.

Eelised

Moodul ühendab kaks klemmliidest standardsesse keystone-vormingusse, võimaldades esipaneelide ja paneelide kiiret asendamist või ümberseadistamist ilma eritöötluseta. Selle kompaktsed mõõtmed ja neutraalne värv muudavad selle sobivaks integreerimiseks seadmekappidesse, seinapaneelidesse ja laborikorpustesse. Kaasasolev märgistusväli lihtsustab ühenduste tuvastamist. Seade toetab banaanipistikuid ja paljast kõlaritraati, tagades ühilduvuse tavaliste heli- ja katseseadmete pistikutega.

Sobib

• Paneeli- ja esipaneelipaigaldised heliühenduste jaoks
• Katse- ja labori madalpingeühendused
• Seadmekapid ja DIN-liistule paigaldatavad korpused
• Kõlarikaabliühendused ja banaanipistiku sidumine

Peamised tehnilised andmed

• Vorming: keystone-mooduli sisestus paneeli/esipaneeli kinnituseks
• Ühenduse tüüp: klemmliides klemmliidesele (toetab banaanipistikuid ja paljast traati)
• Materjal ja viimistlus: hall/valge korpus, mis sobib nähtavatele paigaldustele
• Mõõtmed: 60,1 × 59,4 × 21,6 mm
• Kinnitusvõimalused: paneel/esipaneel ja 35 mm DIN-liistuga ühilduvus
• Tuvastamine: integreeritud väike märgistusväli ühenduste tähistamiseks

Kasutamine

Paigaldage keystone-moodul ühilduvasse paneeli või esipaneeli avasse, mis on mõeldud standardsetele keystone-sisestustele, veendudes, et moodul klõpsub või kinnitub kindlalt kohale. DIN-liistule kinnitamiseks kinnitage adapter 35 mm laiusele DIN-liistule vastavalt korpuse või liistu tootja juhistele kindlaks fikseerimiseks. Ühendage kõlaritraat, keerates klemmliidese lahti, sisestades paljas juht ja keerates uuesti kinni, või sisestage vajadusel banaanipistikud liidesesse. Kasutage märgistusvälja funktsiooni või kanali tähistamiseks, et hõlbustada tuvastamist kasutamise ajal.

Soovitused

Usaldusväärsete madalpinge- ja heliühenduste tagamiseks veenduge, et pistikud on kindlalt kinnitatud ja juhtmed on vabad katkendlikest kiududest. Vältige mooduli kasutamist võrgupinge rakendustes; see on mõeldud kõlaritaseme ja madalpinge katsetamise ühendusteks. Mitme mooduli paigaldamisel märgistage iga sisestusväli järjepidevalt, et lihtsustada juhtmestikku ja hooldust.
