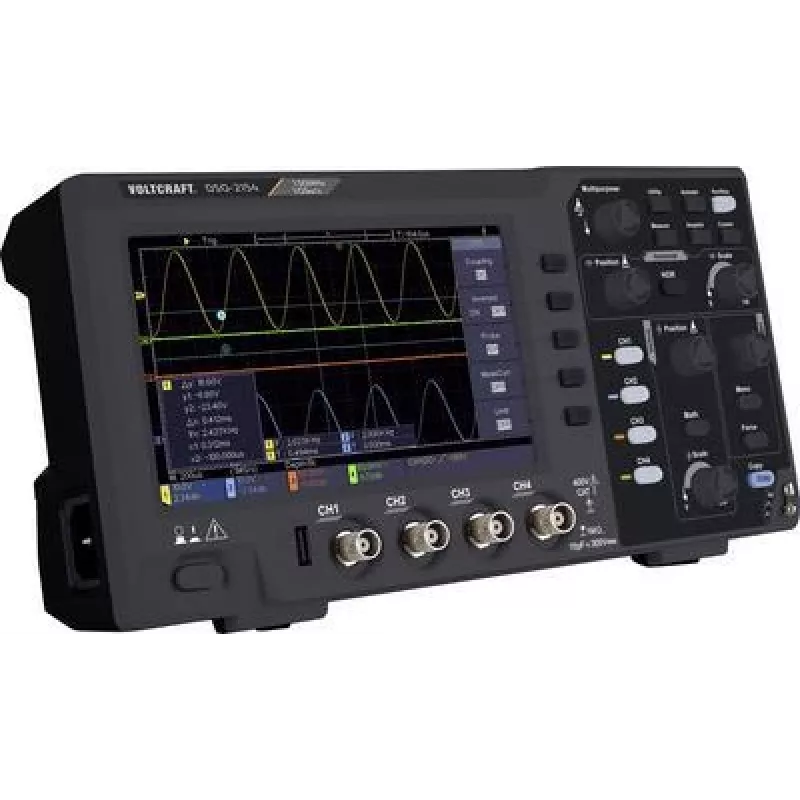

VOLTCRAFT DSO-2154 digitaalne ostsilloskoop 150 MHz 4-kanaliline 1 GSa/s 80 kpts 8-bitine DSO VC-11954580

Keerukate elektroonikalülituste silumine nõuab täpset mitmekanalilist signaalianalüüsi. VOLTCRAFT DSO-2154 digitaalne salvestusostsilloskoop pakub 150 MHz ribalaiust neljal kanalil, tabades kiireid siirdeid 1 GSa/s reaalaja diskreetimissagedusega. Selle 7-tolline värviekraan ja 80 kpts mälusügavus muudavad selle usaldusväärseks pingilaudade kaaslaseks manussüsteemide arendamisel, jõuelektroonikas ja õppelaborites.

Kellele see mõeldud on

Inseneridele, tehnikutele ja edasijõudnud harrastajatele, kes vajavad usaldusväärset neljakanalilist DSO-d segasignaalide silumiseks, protokollianalüüsiks või lainekuju dokumenteerimiseks. See sobib nii teadus- ja arendusosakondade pingilaudadele kui ka ülikooli õppekeskkondadesse, kus täpsed mõõtmised ja USB-ühenduvus on hädavajalikud.

Peamised omadused

• 150 MHz ribalaius ja 1 GSa/s reaalaja diskreetimine kõigil neljal kanalil
• 80 kpts mälusügavus salvestab pikki signaalijadasid kadudeta
• 8-bitine vertikaalne eraldusvõime tundlikkusega 5 mV/div kuni 5 V/div
• 7-tolline TFT-ekraan (800 x 480 pikslit) selgeks lainekuju vaatamiseks
• 32 automaatset mõõtmist, sealhulgas sagedus, periood ja tõusuaeg
• Mitmed päästikurežiimid: serv, impulss, video, kalle, vahelduv ja viivitus
• USB host- ja seadmeport andmete eksportimiseks ja arvuti juhtimiseks
• Kompaktne pingilaua jalajälg universaalse toiteallikaga 100–240 V AC

Tehnilised andmed

• Ribalaius: 150 MHz
• Kanalid: 4
• Reaalaja diskreetimissagedus: 1 GSa/s
• Mälusügavus: 80 kpts
• Vertikaalne eraldusvõime: 8 bitti
• Tõusuaeg: < 2,3 ns
• Sisendtakistus: 1 MΩ || 15 pF
• Vertikaalne tundlikkus: 5 mV/div – 5 V/div
• Ajabaas: 5 ns/div – 1000 s/div
• Ekraan: 7-tolline värviline TFT, 800 x 480 pikslit
• Ühenduvus: USB host, USB-seade
• Toiteallikas: 100–240 V AC, 50/60 Hz
• Toote värv: Must

Nõuanded

Kasutage USB-seadmeporti koos arvutitarkvaraga lainekujude salvestamiseks aruannete või edasise analüüsi jaoks. Kõrgsagedussignaalide puhul hoidke sondi juhtmed lühikesed ja kasutage 10x summutust koormuse vähendamiseks. Vahelduv päästikurežiim on kasulik kahe sõltumatu signaali võrdlemisel erinevatel kanalitel.
