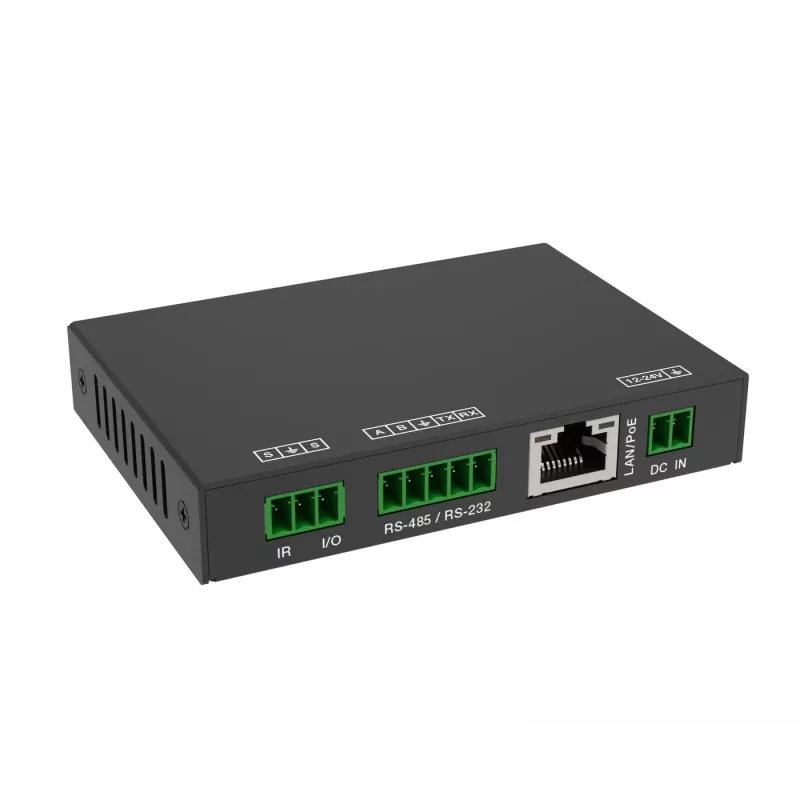

Vivolink VLEXT100 võrgukaart/adapter

Vivolink VLEXT100 on võrgupõhine jadaportide laiendaja, mis ühendab IP-põhised juhtimissüsteemid jadaühendusega AV-seadmetega. See pakub TCP/IP või UDP juhtimist RS-232 või RS-485 portidega Vivolink-seadmetele, võimaldades jadapõhiste seadmete integreerimist kaasaegsetesse juhtimisökosüsteemidesse. Seade sisaldab metallkorpust, 100M Ethernet-porti, GPIO-d ja IR-väljundit ning toetab veebipõhist konfigureerimist sisseehitatud veebiserveri kaudu.

Eelised

VLEXT100 toetab nii RS-232 kui ka RS-485 sidestandardeid, pakkudes samal ajal paindlikke toitevõimalusi, sealhulgas 12–24 V alalisvoolu või toidet Etherneti kaudu (PoE). Selle intuitiivne veebiliides võimaldab konfigureerida mis tahes brauserist arvutis, tahvelarvutis või nutitelefonis ning vastupidav metallkest koos täiustatud ESD-kaitsega tagab usaldusväärse töö professionaalsetes keskkondades. Seade tarbib ülimadalat võimsust (0,48 W) energiatõhusate paigaldiste jaoks.

Sobib

• Jada-AV-seadmete integreerimine IP-põhistesse juhtimissüsteemidesse
• Tsentraliseeritud ruumide juhtimis- ja automaatikasüsteemid
• Kaughtitava konfigureerimise ja monitooringu vajadusega keskkonnad
• Paigaldised, kus on vajalik PoE või alalisvoolutoite paindlikkus

Peamised spetsifikatsioonid

• Toitesisend: 12–24 V alalisvool või PoE (vahelduvvooluadapter ei kuulu komplekti)
• Sidepordid: RS-232, RS-485, GPIO, IR-väljund
• Võrk: 10/100 M Ethernet TCP/UDP toega
• Energiatarve: 0,48 W
• Korpus: metall ESD-kaitsega
• Pakendi sisu: võrgupõhine jadaportide laiendaja, 5-kontaktilised/3-kontaktilised/2-kontaktilised 3,81 mm Phoenix-pistikud (isane), 2 kinnitusklambrit, 4 masina kruvi (KM3*4), kasutusjuhend

Kasutamine

Ühendage VLEXT100 võrku 10/100 M Ethernet-pordi kaudu ja varustage toide 12–24 V alalisvooluallika või PoE kaudu. Ühendage jadaseadmed RS-232 või RS-485 terminalidega, kasutades kaasasolevaid Phoenix-pistikuid, ning ühendage vajalikud IR- või GPIO-liinid. Juurdepääs sisseehitatud veebiserverile arvuti, tahvelarvuti või nutitelefoni brauserist, et konfigureerida võrguseadeid, protokollivalikuid (TCP/UDP) ja jadapordi parameetreid. Pärast konfigureerimist saab juhtimiskäske saata TCP/IP või UDP kaudu, et suhelda ühendatud jada-AV-seadmetega.

Soovitused

Usaldusväärse töö tagamiseks paigaldage VLEXT100 ventileeritavasse kohta ja kasutage võimaluse korral varjestatud Ethernet- ja jadakaableid. Veenduge, et püsivara oleks ajakohane, ja konfigureerige asjakohased võrguturvalisuse seaded, kui seade on suuremates võrkudes avatud.
