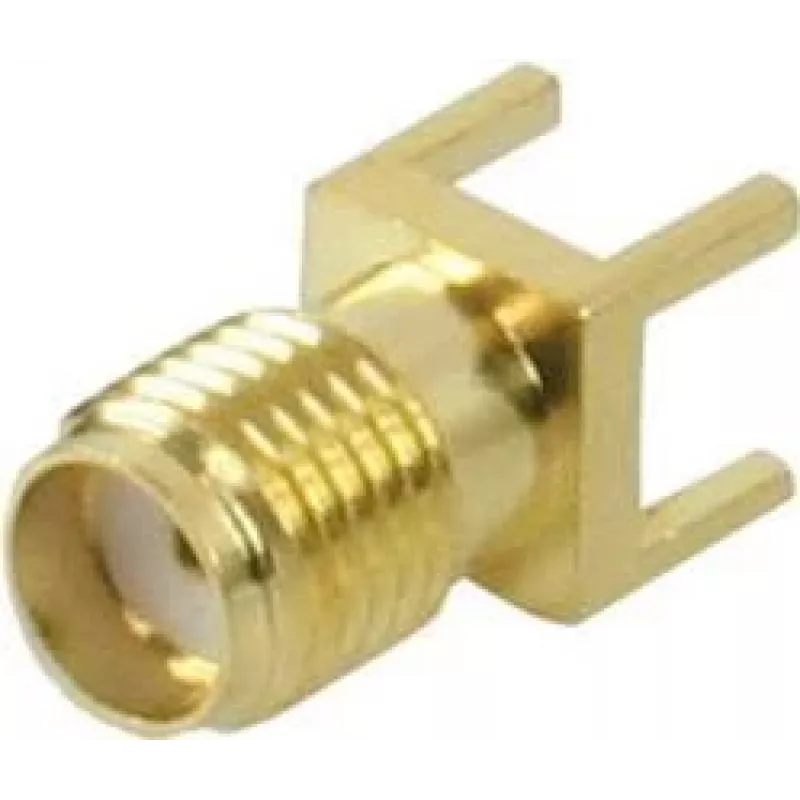

Videopistik ShiverPeaks 98612 SMA kullatud trükkplaadile monteeritav

SMA videopistik ShiverPeaks 98612 on kullatud trükkplaadile monteeritav RF/videopistik, mis on loodud otse PCB-le integreerimiseks. See pakub kompaktset koaksiaalliidest video- ja RF-signaalide jaoks koos korrosioonikindlate kontaktidega ja plaadile kinnitatava jalajäljega, mis sobib professionaalsele elektroonikale, testimisseadmetele, järelevalve riistvarale ja kohandatud manussüsteemidele, kus on vaja usaldusväärset SMA terminali.

Eelised

Kullatud kontaktpinnad vähendavad oksüdeerumist ja säilitavad aja jooksul ühtlase impedantsi kontakti, parandades signaali terviklikkust kõrgsagedusliku video- ja RF-ülekande puhul. Trükkplaadile monteeritav disain võimaldab kindlat mehaanilist kinnitust ja lihtsat jootmist trükkplaatidele, samas kui kompaktne suurus säästab PCB pinda. Korduvateks ühendustsükliteks loodud pistik toetab stabiilseid ühendusi nii püsi- kui ka hooldatavates paigaldistes.

Sobib

• PCB-le paigaldatavad RF/videoliidesed järelevalve- ja kaameramoodulitel
• Testi- ja mõõtmisseadmed, mis vajavad SMA terminale
• Manussüsteemid ja traadita moodulid kompaktse plaadipaigutusega
• Hobieelektroonika ja RF/videoahelate prototüüpimine

Peamised tehnilised andmed

• Pistiku tüüp: SMA (subminiature koaksiaalne)
• Paigaldusviis: trükkplaadile monteeritav / PCB läbiv ava või pindjootepadi (plaadile kinnitatav jalajälg)
• Kontaktide kate: kullatud kontaktid korrosioonikindluseks
• Funktsioon: RF- ja video koaksiaalsignaali liides
• Vormitegur: kompaktne, madalaprofiililine PCB terminal

Kuidas kasutada

Asetage pistik PCB-le vastavalt tootja jalajäljele, joondage läbivad tihvtid või padjad plaadiga ja jootke sobiva temperatuuri ja jootmistehnikatega kullatud kontaktide jaoks. Veenduge, et räbujäägid on korralikult puhastatud, ja kontrollige mehaanilist stabiilsust pärast jootmist. Ühendage SMA pistik käsitsi ettevaatlikult, et vältida ristkeermestamist, ja ärge ületage määratud pöördemomenti ühendamisel, et säilitada pistik ja plaadi jooteühendused.

Soovitused

Optimaalse signaali jõudluse tagamiseks kasutage kontrollitud impedantsiga PCB paigutustavasid ja lühikesi koaksiaalühendusi pistiku ja RF-ahelate vahel. Vältige korduvat ülepingutamist ja kaitske pistikut paigaldamise ajal mehaanilise löögi eest. Välistingimustes või kõrge niiskusega keskkondades kasutamisel ühendage sobiva korpuse tihendusega, et kaitsta kullatud kontakte pikaajalise saasteainetega kokkupuute eest.
