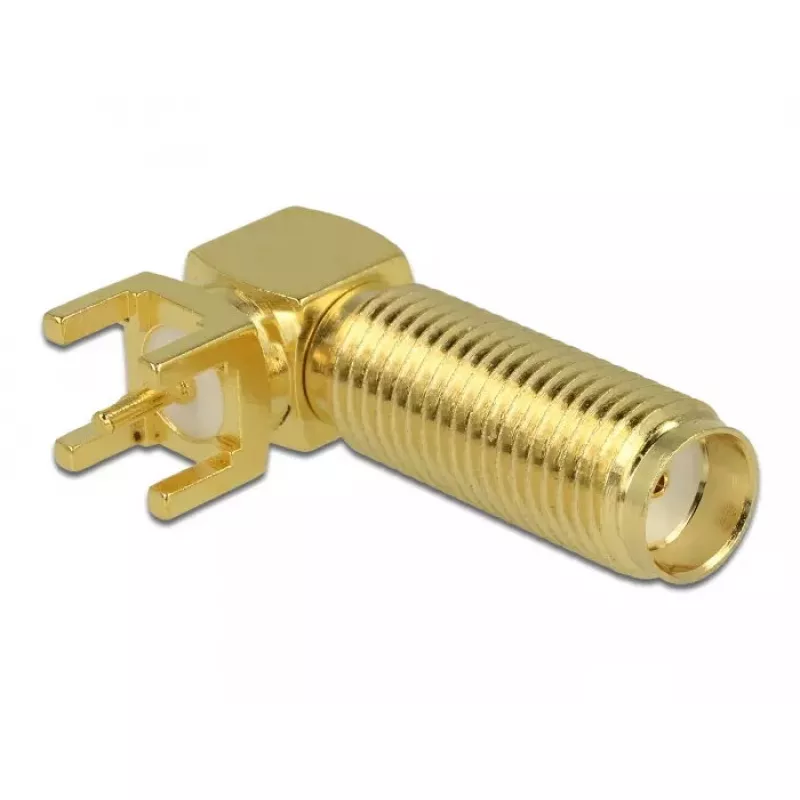

Koaksiaalpistik SMA DeLOCK 65848

DeLOCK 65848 koaksiaalpistik on SMA-tüüpi pistik kullatud kontaktidega, mis on mõeldud usaldusväärseks raadiosagedussignaali edastamiseks kompaktsetes koostudes. Selle messingkorpus ja kullatud kontaktpinnad tagavad stabiilse juhtivuse ja korrosioonikindluse. Üldmõõtmetega 22 mm (laius) × 12 mm (sügavus) × 4,6 mm (kõrgus) on see üheosaline pistik sobilik kitsastes kohtades paigaldamiseks ja tarnitakse polükotikeses individuaalseks kasutamiseks.

Eelised

SMA vormitegur tagab ühtlase impedantsi ja väikese signaalikadu kõrgetel sagedustel. Kullatud kontaktid vähendavad kontaktitakistust ja parandavad pikaajalist töökindlust ühendustsüklites. Väike jalajälg ja messingkonstruktsioon muudavad pistiku mehaaniliselt töökindlaks, säilitades samas paigaldatavuse seadmetesse, katsemoodulitesse või kaablikoostudesse. Üksikpakend lihtsustab laohaldust ja projektide juurutamist väikeste partiide või prototüüpimise korral.

Sobiv (ülesanneteks / kasutusjuhtudeks)

• Raadiosagedusühendused juhtmeta seadmetes ja antenniliidestes
• Laboratoorsed katseseadmed ja mõõteriistad
• Prototüüpimine ja väikesemahulised elektroonikakoostud
• SMA-ühenduspunktide parandamine või asendamine seadmetes

Peamised spetsifikatsioonid

• Pistiku tüüp: SMA
• Kontaktikate: kullatud kontaktid
• Korpuse materjal / välimus: messing
• Mõõtmed: 22 mm (laius) × 12 mm (sügavus) × 4,6 mm (kõrgus)
• Pakend: üksik polükotikeses

Kasutamine

Joondage SMA-pistik ühendatava SMA-pesaga ja ühendage see ettevaatlikult keermestades või vajutades vastavalt ühendatava riistvara disainile. Veenduge, et kontaktid on enne ühendamist puhtad ja prahist vabad, et minimeerida sisestuskadu. Paneeli või kaabli otsastamisel järgige standardseid raadiosageduspistikute paigaldustavasid, rakendades ettenähtud pöördemomente ja tööriistu, mida ühendatav komponent ette näeb, et vältida üle pingutamist ja säilitada impedantsi terviklikkus.

Soovitused

Hoidke pistikut kuivas keskkonnas ja käsitsege korpusest, et vältida kullatud kontaktpindade saastumist. Raadiosageduslikes radades kasutamisel kontrollige mehaanilist kinnitust ja pöördemomenti, et säilitada püsiv elektriline jõudlus; perioodiliselt kontrollige kontakte, kui kasutatakse tolmuses, niiskes või sageühenduslikus keskkonnas.
