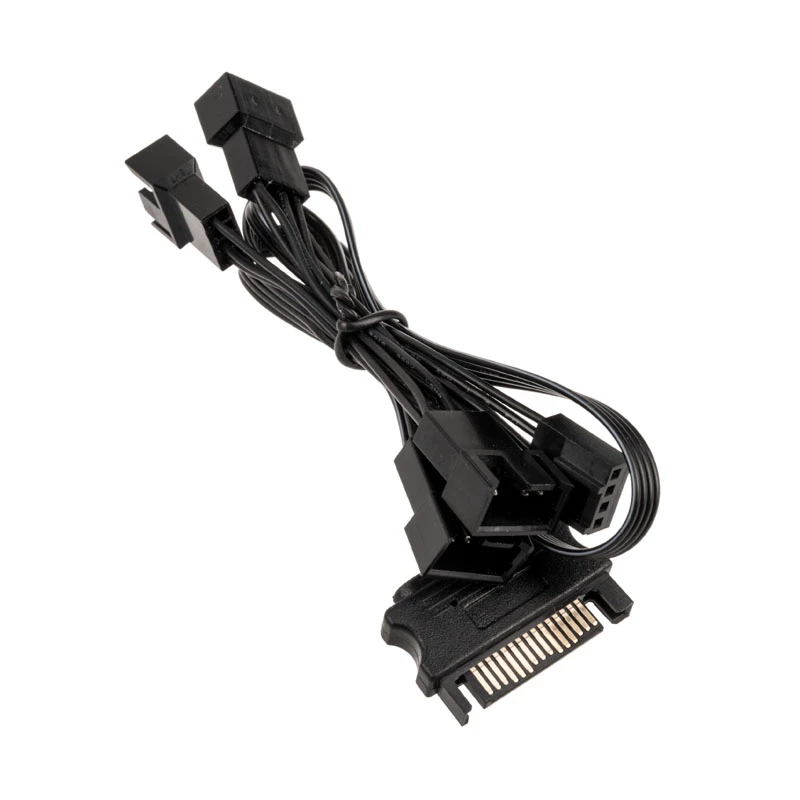

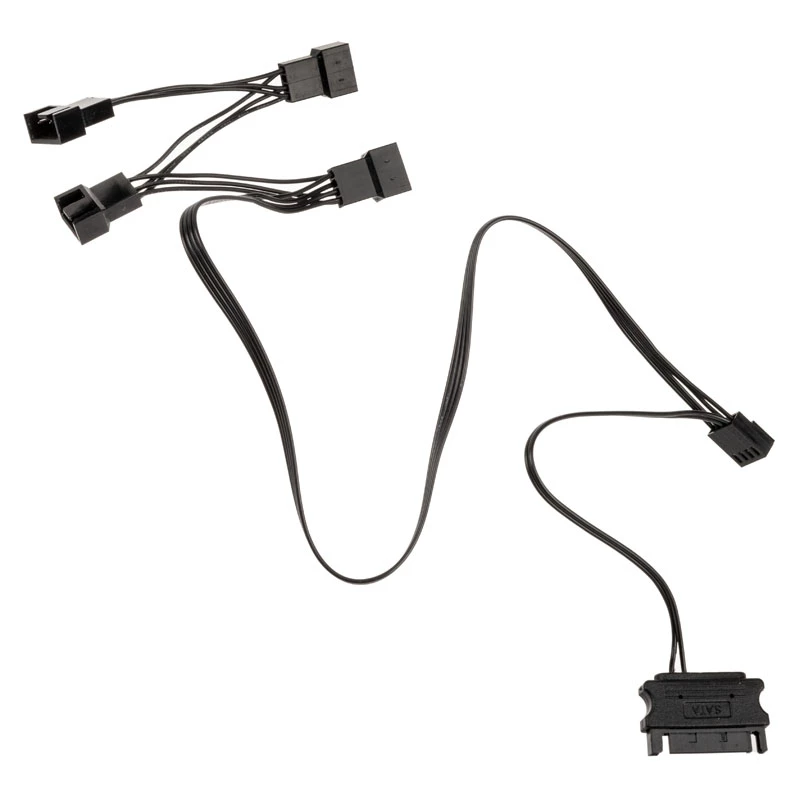

Ventilaatorijagaja kaabel Kolink 1-to-4 PWM 35 cm, 4-kontaktiline PWM kuni 4×4-kontaktiline PWM + SATA

Kolink 1-to-4 PWM 35 cm ventilaatorijagaja kaabel pakub ühte 4-kontaktilist PWM-sisendit ja nelja 4-kontaktilist PWM-väljundit koos integreeritud SATA-toitepistikuga. 35 cm pikkune kaabel on loodud selleks, et saaksite ühendada ja juhtida kuni nelja PWM-ventilaatorit ühest emaplaadi PWM-päisest, varustades samal ajal lisavoolu SATA-toite kaudu stabiilseks tööks. PWM-juhtimine võimaldab emaplaadil automaatselt muuta ventilaatori kiirust vastavalt temperatuurile või BIOS-i/püsivara seadetele, vähendades müra, kui täielik õhuvool pole vajalik.

Eelised

See jagaja toetab sõltumatut PWM-signaali jaotust neljale ventilaatorile, suunates samal ajal voolutarve SATA-pistikule, et vältida emaplaadi päise ülekoormamist. 35 cm pikkus tasakaalustab ulatust ja kaablihaldust enamikus arvutikorpustes. Ühe PWM-allika kasutamine tagab sünkroniseeritud kiiruse juhtimise, ilma et oleks vaja eraldi ventilaatoripäiseid või käsitsi pingemuutmist. SATA-toiteallikas võimaldab mitmel suurema voolutarbega ventilaatoril töökindlalt töötada, põhjustamata pingelangust või ebastabiilsust emaplaadi pistikul.

Sobib

• Ühe emaplaadi PWM-ventilaatoripäise laiendamiseks mitmele korpuse- või radiaatoriventilaatorile
• Arvutiehitus, kus soovitakse sünkroniseeritud PWM-juhtimist mitme ventilaatori vahel
• Süsteemid, kus on vaja lisavoolu mitme ventilaatori käitamiseks ilma emaplaadi päist koormamata
• Jahutuskonfiguratsioonid keskmise ja täistorni korpustes mõõduka kaablimarsruudi kaugusega

Peamised spetsifikatsioonid

• Kaabli tüüp: 1-to-4 PWM ventilaatorijagaja

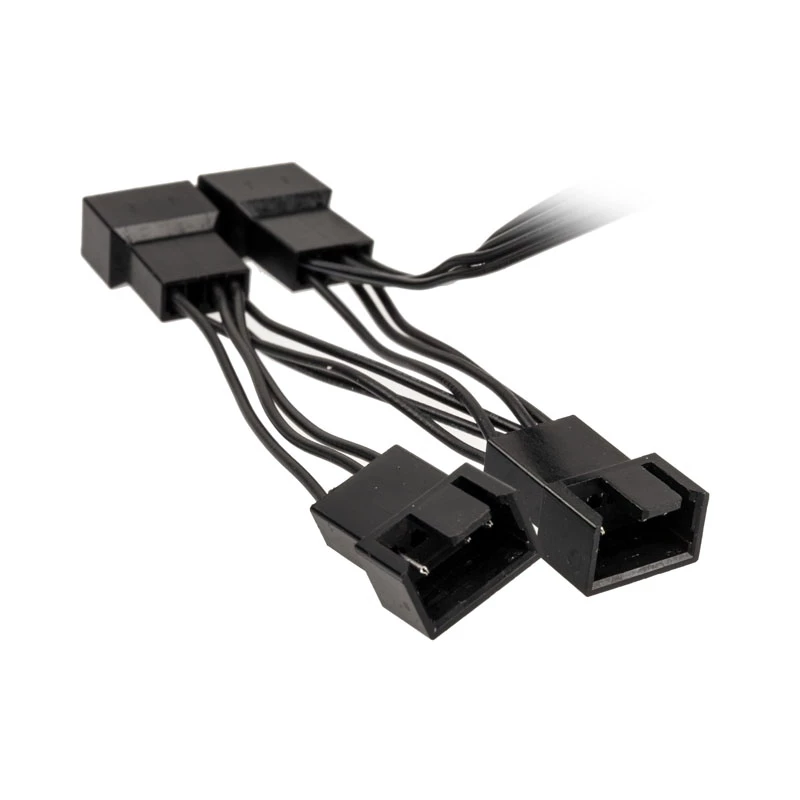

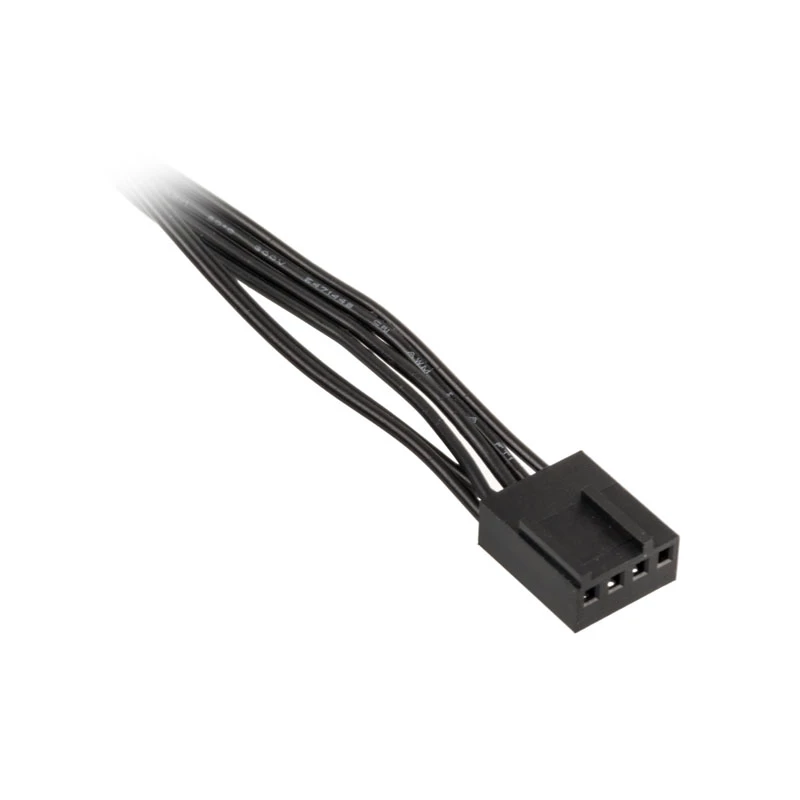

• Pistikud: üks 4-kontaktiline PWM-sisend, neli 4-kontaktilist PWM-väljundit, üks SATA-toitepistik
• Pikkus: 35 cm (0,35 m)
• Juhtimine: PWM-signaali läbipääs sünkroniseeritud kiiruse juhtimiseks

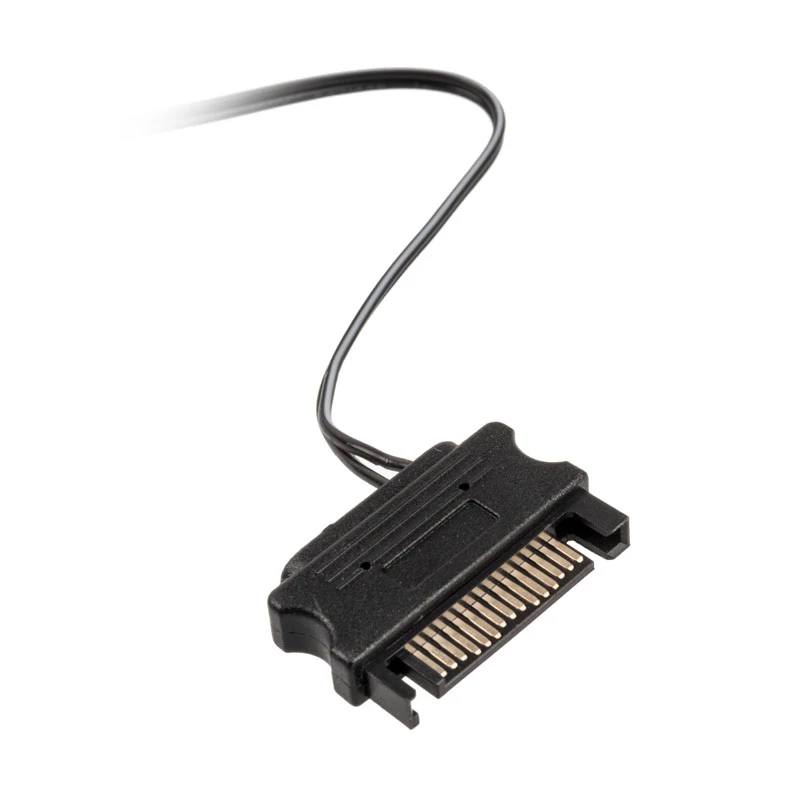

• Toide: SATA-toiteallikas lisavoolu jaoks ühendatud ventilaatoritele

Kuidas kasutada

Ühendage üks 4-kontaktiline PWM-sisend emaplaadi vabasse 4-kontaktilisse ventilaatoripäisesse. Ühendage kuni neli 4-kontaktilist PWM-ventilaatorit jagaja väljunditesse. Kui ühendatud on rohkem kui üks ventilaator või kombineeritud voolutarve võib ületada emaplaadi päise nimivoolu, ühendage SATA-toitepistik toiteploki vaba SATA-toitekaabli külge, et varustada lisavoolu. Seadistage ventilaatori juhtimine emaplaadi BIOS-is või operatsioonisüsteemi ventilaatorijuhtimise tarkvaras, et kasutada PWM-juhtimist ühendatud päisel.

Soovitused

Ärge ühendage SATA-toitepistikut, kui süsteem on sisse lülitatud, et vältida pistiku kahjustamist; ühendage see enne süsteemi sisselülitamist. Veenduge, et ventilaatorite kombineeritud vool ei ületaks toiteploki siini võimsust. Optimaalse õhuvoolu ja müraomaduste jaoks paigutage ventilaatorid soovitatud sissevõtu-/väljatõmbepositsioonidesse ja kasutage emaplaadi PWM-profiile kiiruste haldamiseks.
