Kaabli pikenduskomplekt Kolink Core Adept — punutud PET-kestaga, 6-osaline komplekt, 20+4 kontaktiga, 8 kontaktiga, 4+4 kontaktiga, 3×6+2 kontaktiga (300–350 mm)

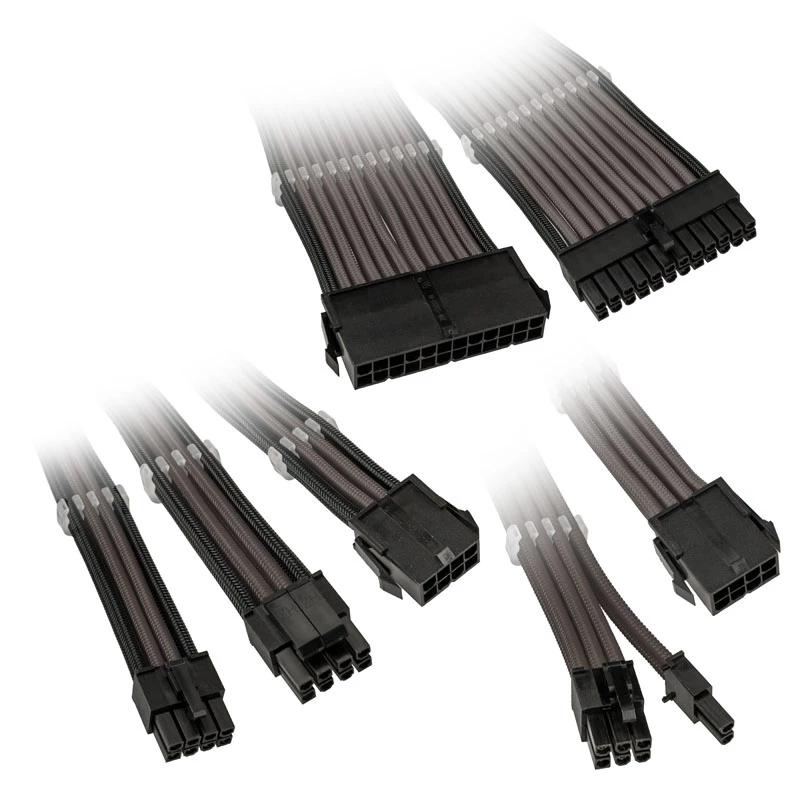

Kolink Core Adept punutud kaabli pikenduskomplekt on 6-osaline komplekt toiteplokilt komponentidele mõeldud pikendusi, mis on loodud kaablihalduse ja visuaalse ühtsuse parandamiseks lauaarvutites. Iga pikendus kasutab 16AWG vaskjuhte ja PET-punutud kestasid paindlikuks ja vastupidavaks viimistluseks ilma kahaneva ümbriseta. Pakend sisaldab üht 20+4 kontaktiga emaplaadi pikendust (300 mm), üht 8 kontaktiga protsessori/PCIe pikendust (300 mm), üht 4+4 kontaktiga protsessori pikendust (300 mm) ja kolme 6+2 kontaktiga PCIe pikendust (350 mm). Need pikendused on mõeldud emaplaadi ja graafikakaardi/protsessori toitepistikute pikendamiseks, et lihtsustada kokkupanekut ja korrastada kaablihaldust.

Eelised

Punutud PET-kest annab puhta ja ühtlase välimuse, jäädes samas paindlikuks ka kitsastes kohtades. 16AWG juhtmete kasutamine tagab parema juhtivuse ja suurema kuumakindluse võrreldes peenemate juhtmetega, muutes komplekti sobivaks suure võimsusega arvutitele. Iga kaabel sisaldab eelpaigaldatud kammi ja lisakammi iga kaabli kohta, et aidata joondamist ja säilitada kaablite vahekaugust. Komplekti pikkused on valitud nii, et need ulatuksid tüüpiliste kaasaegsete emaplaatide ja graafikakaartide asukohtadeni, pakkudes samas lisapikkust puhtamate paigutuste jaoks.

Sobib

• Kohandatud mängu- ja tööjaamaarvutitele, mis vajavad pikendatud toiteploki pistikuid
• Süsteemidele, kus kasutatakse kaasaegseid graafikakaarte ja emaplaate ning kaablihaldust on vaja parandada
• Arvutiehitajatele, kes otsivad punutud kestadega paremat sisemist esteetikat

Peamised spetsifikatsioonid

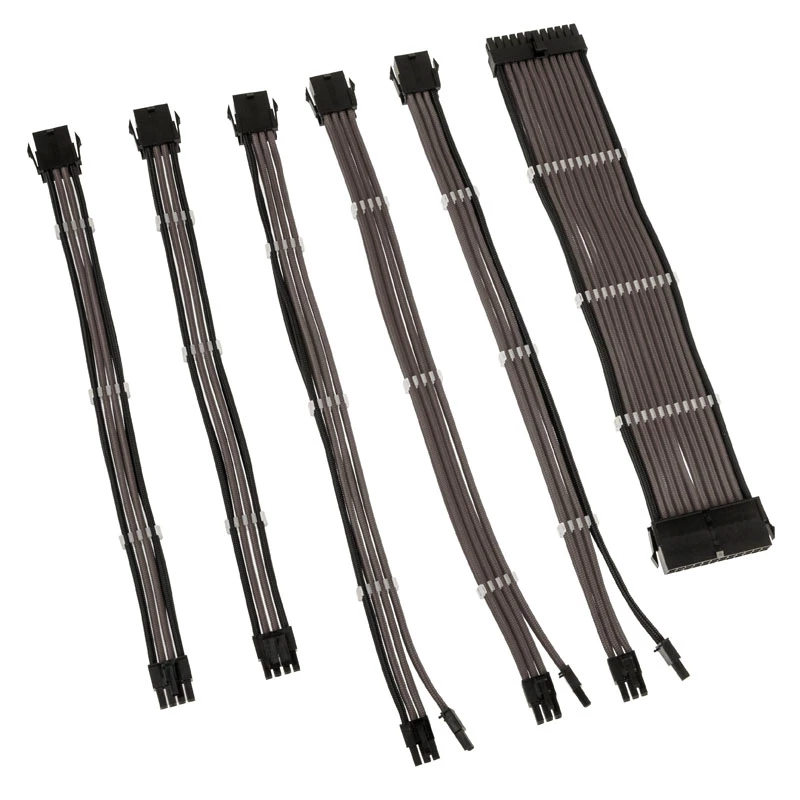

• Komplekti koostis: 1 × 20+4 kontakti (300 mm), 1 × 8 kontakti (300 mm), 1 × 4+4 kontakti (300 mm), 3 × 6+2 kontakti (350 mm)
• Juhtme ristlõige: 16 AWG vaskjuhid
• Kesta materjal: PET (polüetüleentereftalaat) punutud ümbris
• Pistiku tüübid: 24 kontaktiga ATX-ühilduv, 8 kontaktiga EPS/PCIe-ühilduv, 4+4 kontaktiga protsessori-ühilduv, 6+2 kontaktiga PCIe-ühilduv

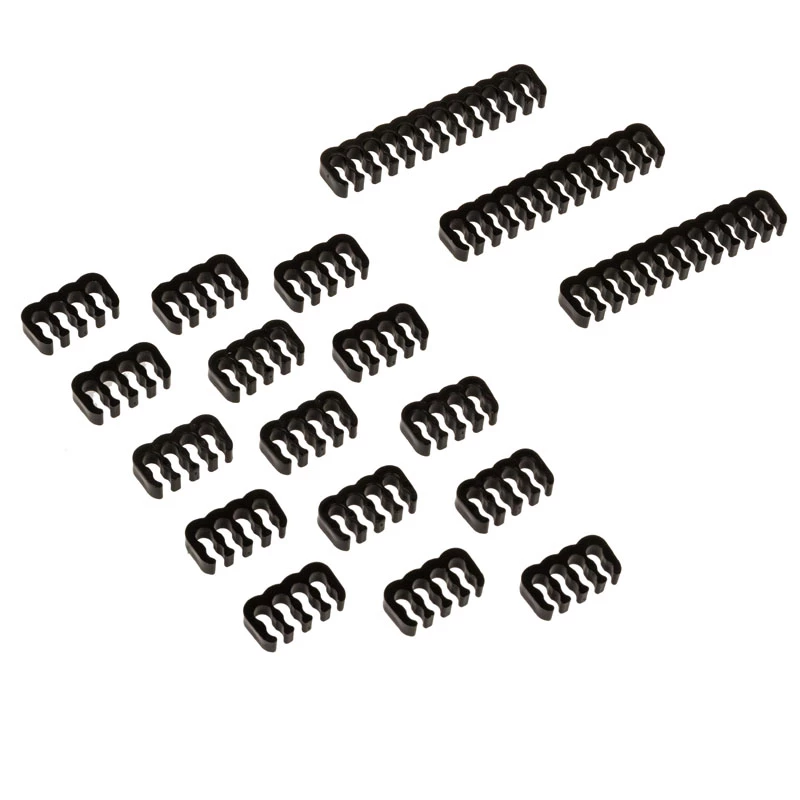

• Kaasasolevad tarvikud: eelpaigaldatud kaablikammid ja üks varukamm iga kaabli kohta
• Ühilduvus: mõeldud standardsetele toiteploki pistikutele ja kaasaegsetele emaplaatidele/graafikakaartidele (nõuab sobivaid toiteploki kontaktide paigutusi)

Kasutamine

Lülitage arvuti välja ja eemaldage toitejuhe enne kaablipikenduste paigaldamist. Kinnitage iga pikendus, surudes emase pistiku kindlalt vastavale toiteploki kaablile ja seejärel ühendades isase otsa siht-emaplaadi või seadme pistikusse. Juhtige punutud kaablid läbi korpuse, kasutades saadaolevaid kaablihalduskanaleid ja kaasasolevaid kammisid üksikute juhtmete joondamiseks. Veenduge, et ühendused mõlemas otsas on kindlad ja täielikult paigas ning vältige liigseid painutusi pistiku ühenduskohtades.

Soovitused

Kasutage 20+4 kontaktiga pikendust emaplaatide jaoks, 4+4 ja 8 kontaktiga pikendusi protsessori toiteks, kus see on asjakohane, ning 6+2 kontaktiga kaableid graafikakaartide jaoks. Kontrollige enne paigaldamist toiteploki ühilduvust ja kontaktide paigutust. Säilitage takistusteta õhuvool, juhtides kaablid mööda korpuse külgi ja kasutades kammisid PCIe kaablite paralleelsena hoidmiseks. Kontrollige perioodiliselt pistikute tihedat kinnitust pärast süsteemi esialgset töölerakendumist.
