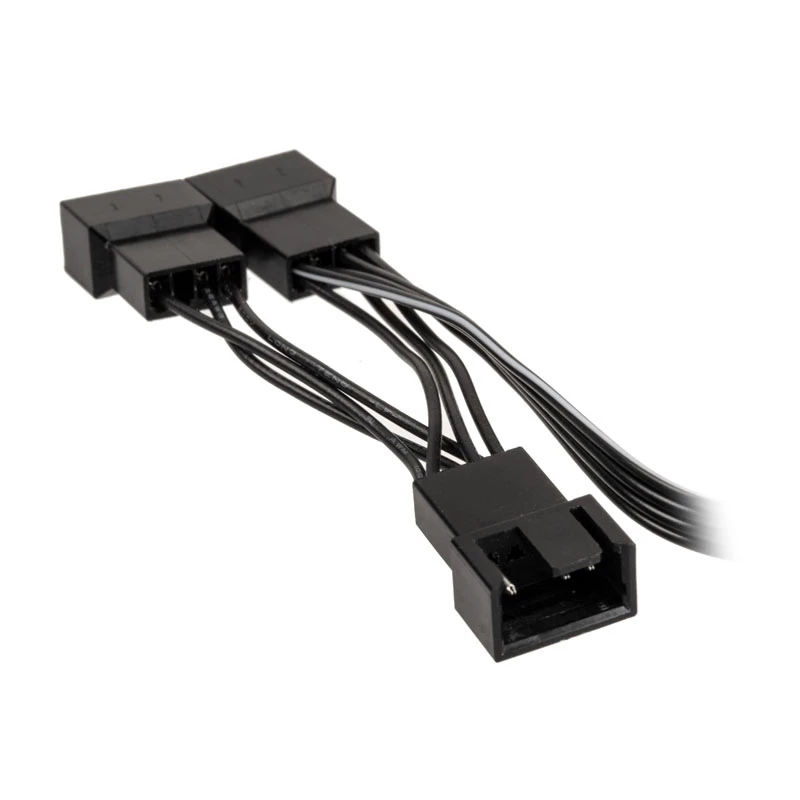

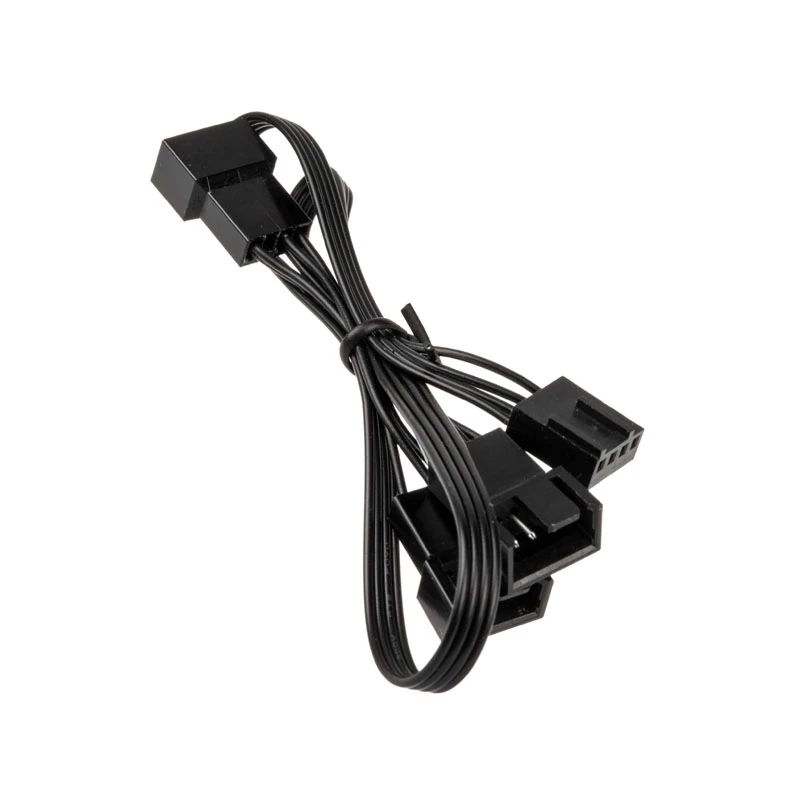

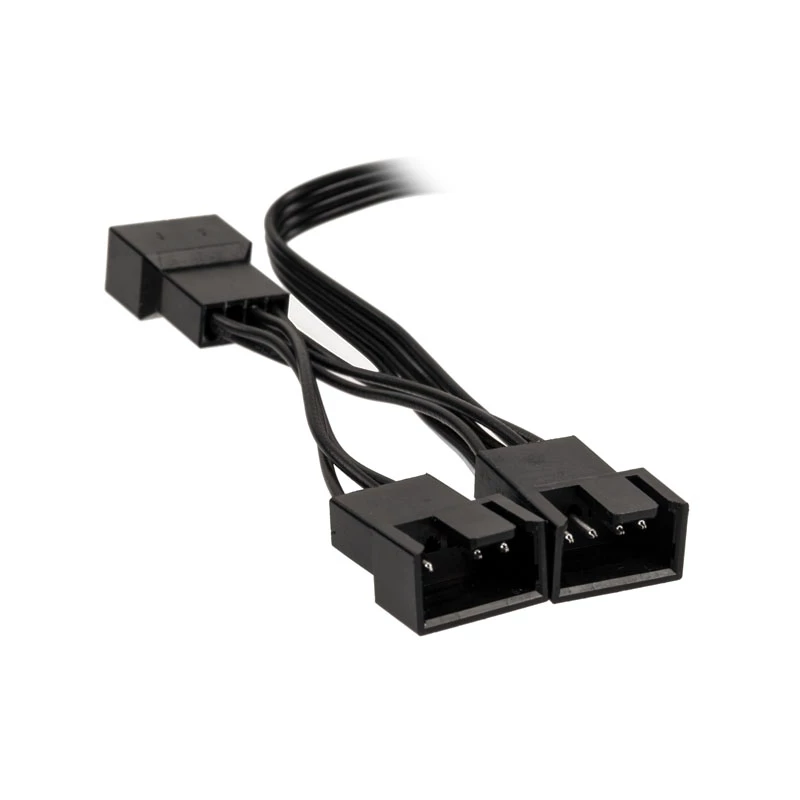

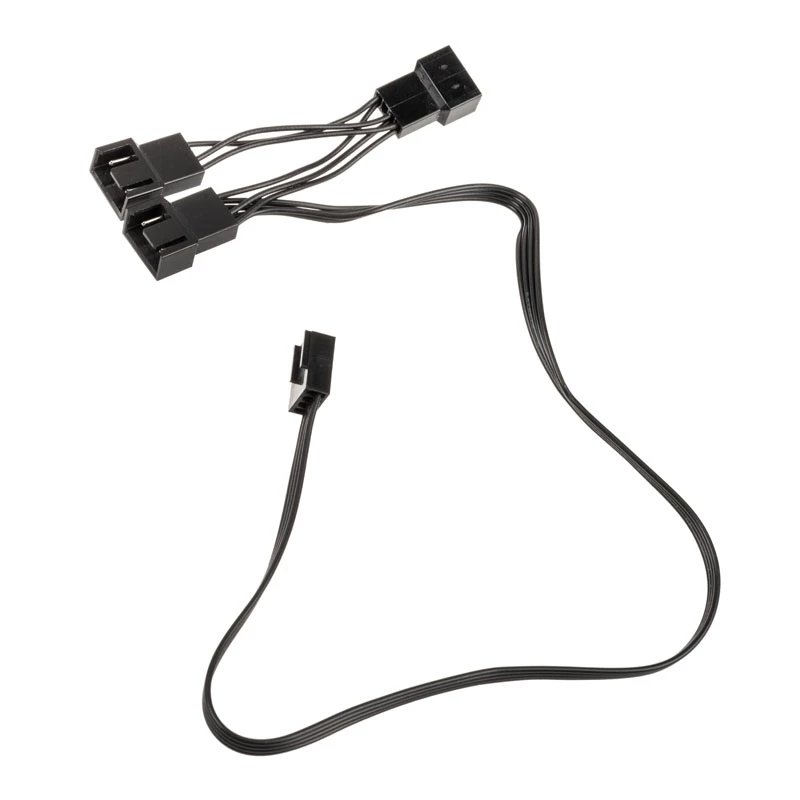

Ventilaatori PWM jaoturkaabel Kolink 1-3, 4-kontaktiline PWM, 0,35 m

Kolink 1-3 ventilaatori PWM jaoturkaabel on 0,35 m pikkune 4-kontaktiline kaabel, mis muudab ühe emaplaadi või kontrolleri PWM-pesa kolmeks 4-kontaktiliseks PWM-väljundiks. See võimaldab ühendada kuni kolm PWM-ventilaatorit ühe PWM-pesaga, säilitades PWM-kiiruse juhtimise, nii et ventilaatori kiirused reageerivad süsteemi temperatuurile või BIOS-i ventilaatorikõveratele. Kaabel tarnitakse ühe kokkupandud tükina ja on mõeldud arvuti jahutuskonfiguratsioonidele, mis nõuavad mitut ventilaatorit ühel PWM-kanalil ilma täiendava juhtmestiku keerukuseta.

Eelised

Jaotur säilitab PWM-juhtimise kõigi ühendatud ventilaatorite jaoks, võimaldades ühtset kiiruse reguleerimist ühest emaplaadi pesast. Selle kompaktne 0,35 m pikkus vähendab kaablite segadust kompaktsetes või mid-torn korpustes. 4-kontaktilised pistikud säilitavad standardse viigujaotuse toite, maanduse, tahhomeetri ja PWM-signaali jaoks, tagades ühilduvuse tüüpiliste PWM-ventilaatorite ja kontrolleri pesadega. Ühetükiline disain lihtsustab paigaldamist võrreldes kohandatud joodetud lahendustega ja vähendab vajadust täiendavate adapterite järele.

Sobib

• Ühe emaplaadi PWM-pesa laiendamiseks mitme korpuse ventilaatori toiteks
• Sissepuhke- või väljatõmbeventilaatorite gruppide seadistamiseks, mis peaksid järgima ühte PWM-kõverat
• Väikestele ehitusprojektidele, kus ventilaatori kontrolleri pordid on piiratud
• Ajutistele või püsivatele mitme ventilaatori ühendustele ühel ventilaatorikanalil

Peamised tehnilised andmed

• Kaabli pikkus: 0,35 m
• Pistiku tüüp: 4-kontaktiline PWM emane pistik kolmele 4-kontaktilisele PWM isasele väljundile
• Väljundite arv: 3
• Signaali tugi: PWM-kiiruse juhtimine tahhomeetri (RPM) tagasisidega
• Ühilduvus: Standardsed 4-kontaktilised PWM-ventilaatorid ja 4-kontaktilised emaplaadi/kontrolleri PWM-pesad

Kasutamine

Ühendage Kolink PWM-jaoturi üks 4-kontaktiline ots saadaoleva 4-kontaktilise PWM-pesaga emaplaadil või ventilaatori kontrolleris, tagades pistiku võtme õige joondamise. Ühendage kuni kolm PWM-ventilaatorit kolme 4-kontaktilise väljundiga. Pärast ühendamist konfigureerige ventilaatori juhtimine süsteemi BIOS-is või ventilaatori juhtimistarkvaras, nii et ühendatud ventilaatorid järgivad soovitud PWM-kõverat. Kontrollige, et ühendatud ventilaatorite koguvoolutugevus ei ületaks pesa või kontrolleri spetsifikatsioone ülekoormuse vältimiseks.

Soovitused

Kasutage seda jaoturit ventilaatorite grupeerimiseks, mis peaksid töötama sama PWM-juhtimise all. Suure võimsusega ventilaatorite või suure arvu ventilaatorite puhul kontrollige emaplaadi pesa voolupiiranguid ja kaaluge toitega ventilaatorijaoturi või eraldi kontrolleri kasutamist, et vältida ülevoolu PWM-pesas.
