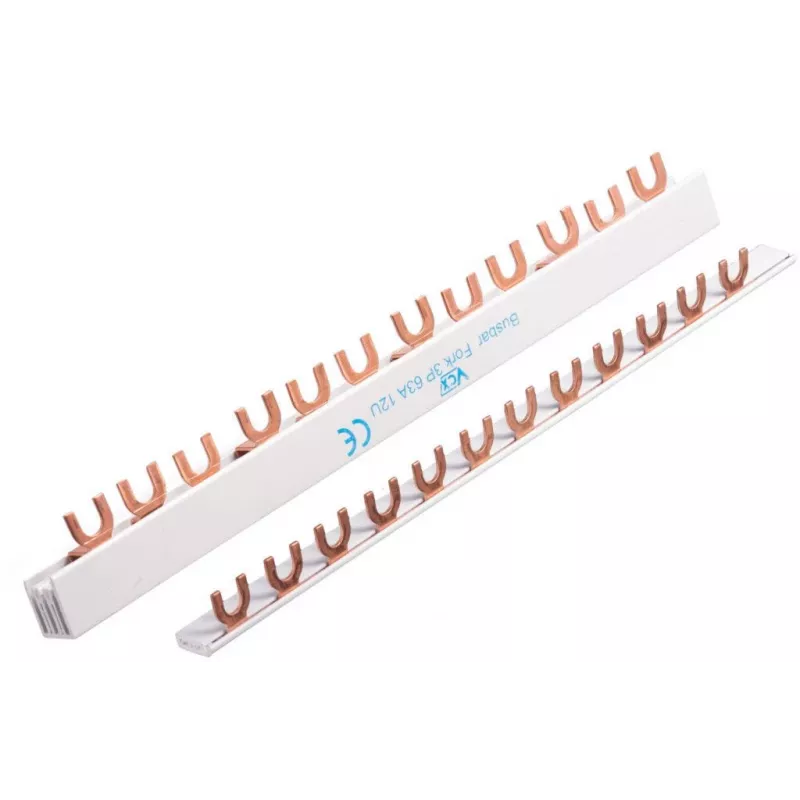

VCX SZK63A 1F 12X1M 1-poolne 63A 12-mooduliline kamm-siin

Mitme modulaarse seadme ühendamine jaotuskilbis üksikute juhtmetega on aeganõudev ja veaohtlik. VCX SZK63A 1F 12X1M kamm-siin asendab segase juhtmestiku ühe kompaktse juhiga, ühendades kuni 12 ühepooluselist seadet ühes reas, tagades puhta, usaldusväärse ja kiire paigalduse.

Kellele see on mõeldud

Elektrikutele, kilbimeistritele ja hooldustehnikutele, kes paigaldavad või uuendavad elamute ja ärihoonete jaotuskilpe. Ideaalne neile, kes otsivad professionaalset ja korras juhtmestiku lahendust, mis vähendab tööaega ja minimeerib ühendusvigu.

Peamised omadused

• 1-pooluseline kamm-siin 12 moodulile (12 kohta) sammuga 18 mm, sobib standardsetele DIN-liistu seadmetele.
• Nimivool 63 A, sobib pea- ja alajaotusahelatele.
• Vaskjuht PVC-isolatsiooniga, tagab suurepärase juhtivuse ja ohutuse.
• Pistikupesa tihvtid seadme klemmidesse otse sisestamiseks – pole vaja kaableid ega lisakonnektoreid.
• Nimiisolatsioonipinge 500 V vahelduvvoolu ja impulssitaluvus 4 kV, vastavus standardile EN 60947-7-1.
• Lõigatav sobivate tööriistadega lühemateks pikkusteks, pakkudes paindlikkust väiksemate paigaldiste jaoks.
• Sinine värv lihtsaks faasi tuvastamiseks mitmerealistes süsteemides.

Tehnilised andmed

• Bränd: VCX
• Mudel: SZK63A 1F 12X1M
• MPN: SZK63A 1F 12X1M
• EAN: 5901122680260
• Tüüp: Kamm-siin
• Pooluste arv: 1
• Nimivool: 63 A
• Moodulite arv: 12
• Juhi ristlõige: 10 mm²
• Nimiisolatsioonipinge (Ui): 500 V AC
• Nimilöögitaluvuspinge (Uimp): 4 kV
• Juhi materjal: Vask
• Isolatsiooni materjal: PVC
• Ühenduse tüüp: Pistikupesa tihvt
• Mooduli samm: 18 mm
• Kogupikkus: 210 mm
• Standarditele vastavus: EN 60947-7-1
• Kasutusala: Elektrienergia jaotamine jaotuskilpides/paneelides
• Paigaldus: DIN-liistule paigaldatavatele modulaarseadmetele
• Värv: Sinine
• Töötemperatuur: -25°C kuni +70°C
• Lõigatav: Jah (sobivate tööriistadega)

Näpunäited

Väiksemate paigaldiste jaoks lõigake kamm-siin sobiva tööriistaga vajaliku moodulite arvuni. Veenduge alati, et kamm-siin on täielikult seadme klemmidesse sisestatud ja isolatsioon on terve, et säilitada ohutus ja jõudlus.
