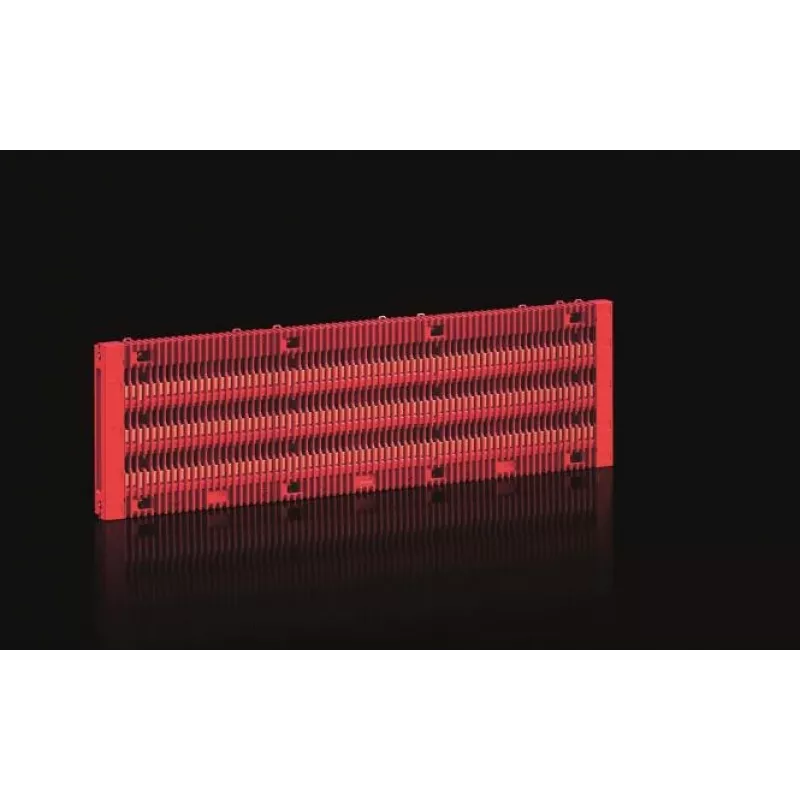

Rittal RiLineX 3-pooluseline siinide süsteemi plaat 630 A 1000 V, 30x5 mm Cu, 600 mm 9360084

Tööstuslikes juhtimispaneelides ja madalpinge jaotusseadmetes on tõhus energiajaotus kriitilise tähtsusega. Rittal RiLineX Board 3p RX 9360084 pakub vastupidavat 3-pooluselist siinide süsteemi 630 A rakendustele. See 600 mm plaat integreeritud 30x5 mm E-Cu siinidega lihtsustab energiajaotusseadmete ehitust, tagades usaldusväärse ja ohutu vooluülekande vastavalt IEC 61439 standarditele.

Põhilised tehnilised andmed

• Süsteemi seeria: RiLineX
• Pooluste arv: 3
• Siini ristlõige: 30 x 5 mm
• Siini materjal: E-Cu (elektrolüütiline vask)
• Nimivool: 630 A
• Nimipinge: 1000 V AC/DC
• Isolatsioonipinge: 1000 V
• Lühisevastupidavusvool: 25 kA (1 s)
• Lühise tippvool: 53 kA
• Plaadi materjal: klaaskiuga tugevdatud polüester
• Pikkus: 600 mm
• Kaitseaste: IP00 (kui ei ole paigaldatud korpusesse)
• Standardid: IEC 61439-1/-2

Miks valida

RiLineX plaat integreerib siinid kompaktsesse, isoleeritud kandurisse, vähendades kokkupanekuaega ja juhtmestikuvigu. Kõrgekvaliteedilised vasest juhid tagavad väikese võimsuskadu ja suurepärase juhtivuse. Plaat ühildub kogu RiLineX süsteemiga, võimaldades paindlikke ja skaleeritavaid energiajaotuse lahendusi.

Ideaalsed kasutusjuhud

• Energiajaotus tööstuslikes juhtimispaneelides
• Madalpinge jaotus- ja juhtimisseadmed
• Mootorijuhtimiskeskused
• Energiajaotus masinates ja seadmetes

Hea teada

Plaati saab paigaldada vertikaalselt või horisontaalselt. See on ette nähtud kasutamiseks korpuse sees, et saavutada nõutav kaitseaste. Täiendavaid RiLineX komponente, nagu ühendusadapterid ja seadmeadapterid, saab hõlpsasti siinidele kinnitada.
