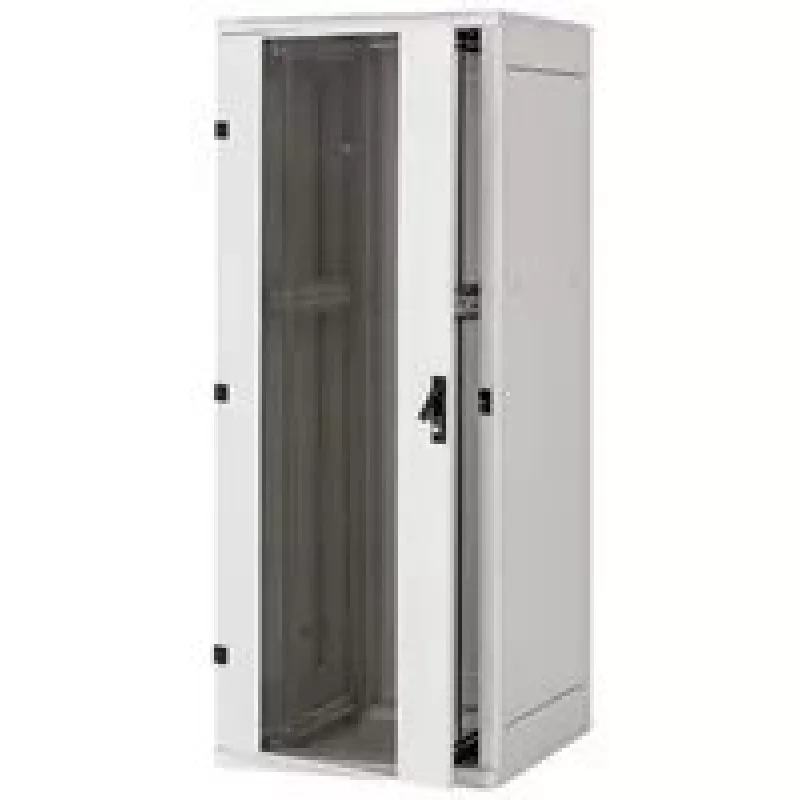

Vabalt seisev riiul Triton RMA-42-A82-CAX-N1 42U 800kg Hall

Keevitatud põrandale paigaldatav jaotuskapp eemaldatavate külg- ja tagapaneelidega, IP20, kandevõime 800 kg. Uue põlvkonna N1 RMA vabalt seisva jaotuskapi seeria kasutab raamikonstruktsioonis uuenduslikke elemente, mis võimaldavad kõikide suuruste puhul suuremat kandevõimet 800 kg, säilitades samal ajal konstruktsiooni tugevuse.

Konstruktsiooni kõrge stabiilsus
RMA-l on töökindel keevitatud konstruktsioon. Kõrge töökvaliteet ja uusimad tehnoloogiad tagavad kapi suurepärase välimuse. Topeltuksed on varustatud pistikhangedega.

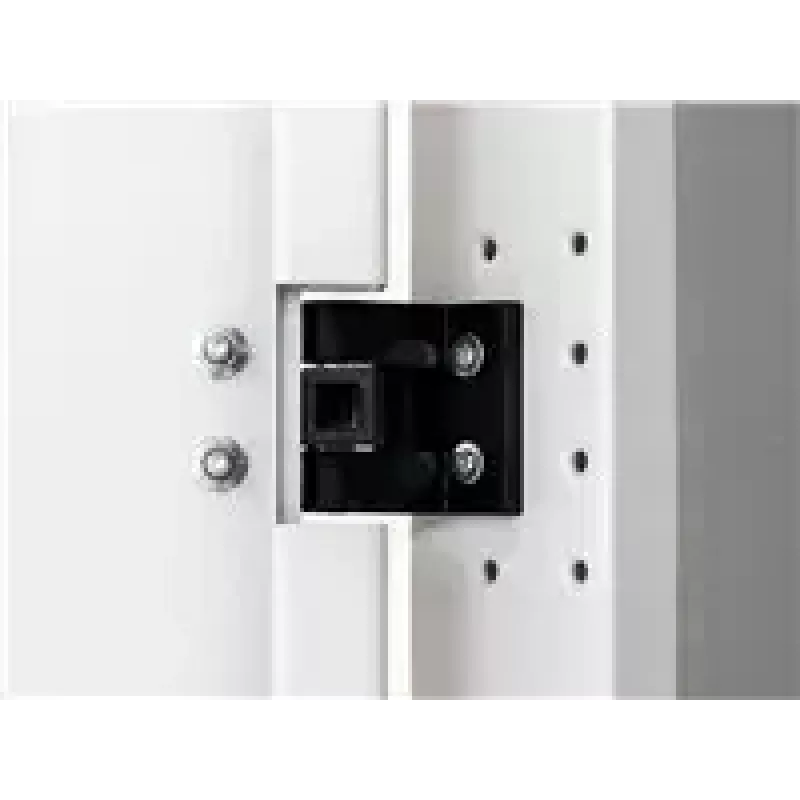

Paindlik ukseava
Hingesüsteem võimaldab ust avada ligi 180°. Uksed on kergesti eemaldatavad ja uksehinge saab vahetada.

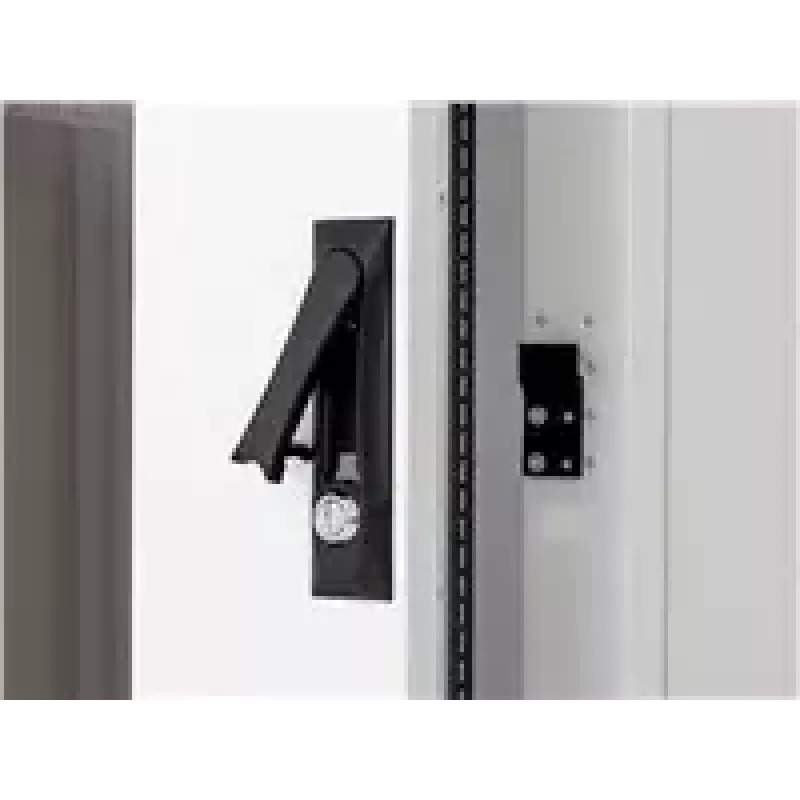

Tritoni kangikäepidemed
Valmistame ise oma pöörlevad kangikäepidemed vabalt seisvatele jaotuskappidele. Plastmooduli vahetamisega (ei sisaldu tarvikukomplektis) saab kasutada ka poolsilindrilist lukusüdamikku (valikuline tarvik). Patent: PUV 2013-27443

Reguleeritavad vertikaalsed lukustussiinid
Vertikaalsed 19" raamisiinid on kapi sügavuses lõpmatult reguleeritavad. See hõlbustab komponentide paigaldamist ja kaablikorraldust.

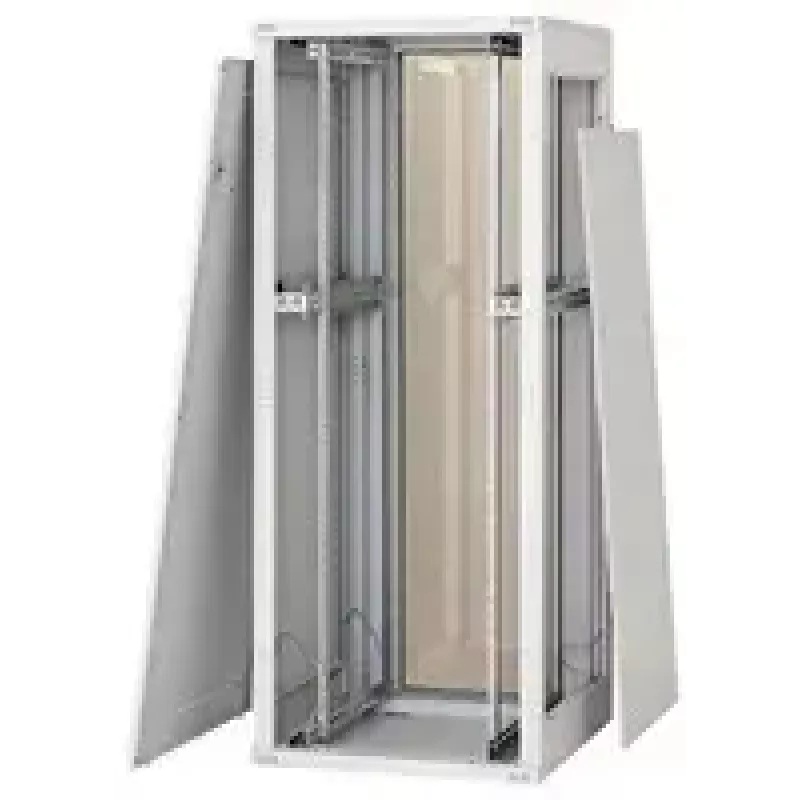

Eemaldatavad külg- ja tagapaneelid
RMA-l on keevitatud raam ja eemaldatavad külgpaneelid. Nii külg- kui ka tagapaneel kinnituvad raamile standardselt ühtiva lukusüsteemiga.

Spetsiaalsed uksed ventilatsiooniseadmetele
Selle jaotuskapi jaoks saab tellida spetsiaalse täislehtmetallist ukse RAx-CH-X0x-X3 ventilatsiooniseadmete paigaldamiseks. Lisateavet leiate jaotisest Aktiivne ventilatsioon.

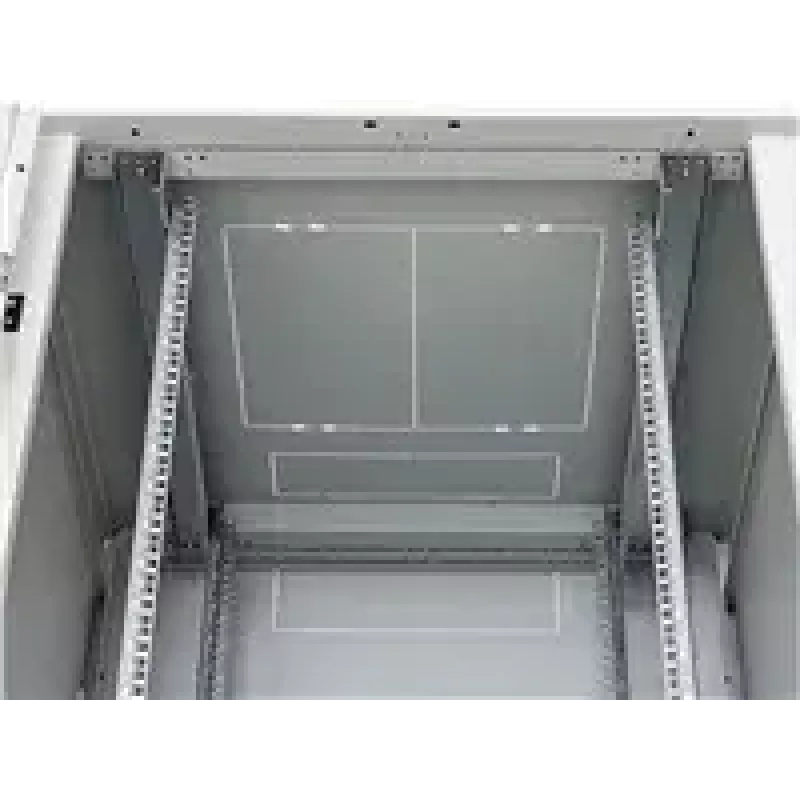

Väljamurdepaneelid

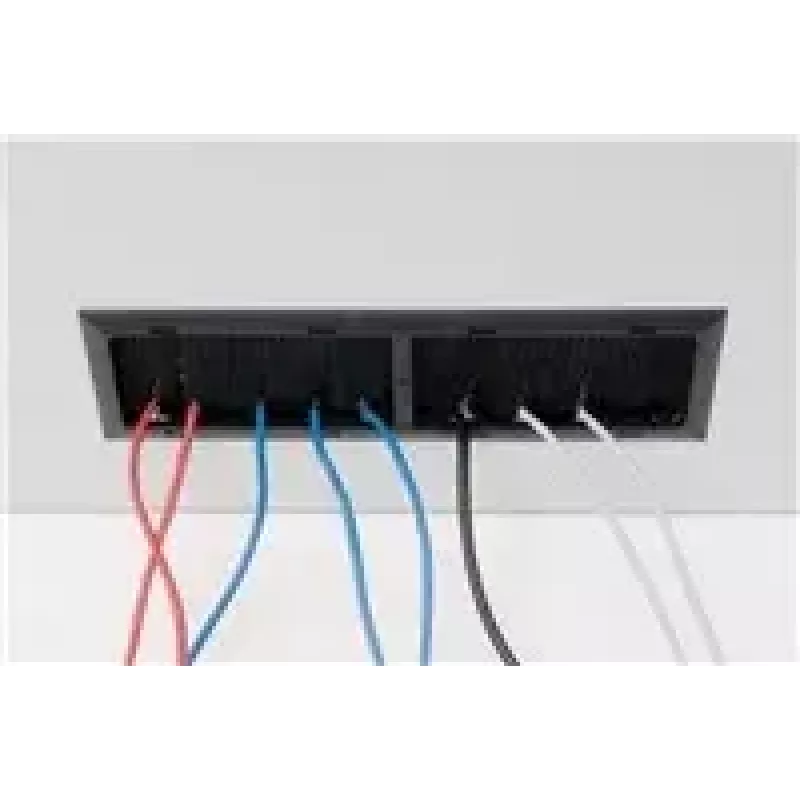

Kaablisisestused jaotuskapi tagaosas on varustatud väljamurdetavate katteplaatidega. Neid saab tolmutihendada harjariba abil. Plastraam kaitseb kaableid kahjustuste eest (mõlemad sisalduvad tarvikukomplektis).

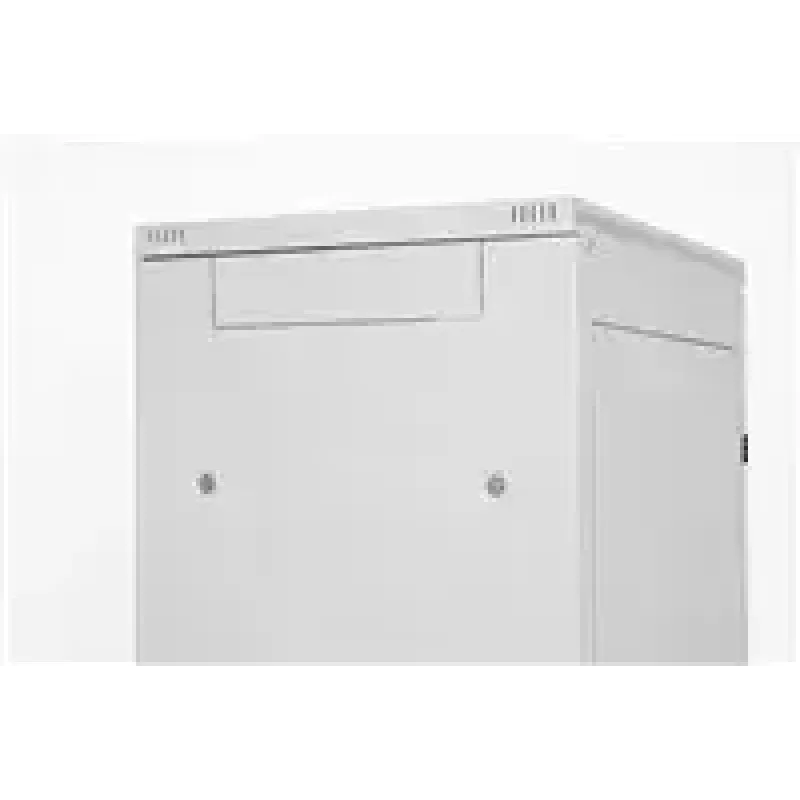

Ava ventilatsiooniseadme jaoks
Suur ava koos väljamurdepaneeliga võimaldab Tritoni ventilaatoripaneeli paigaldada ja eemaldada väljastpoolt ilma kruvideta.

Rattad, loodimisjalad, sokkel
Jaotuskappi saab paigaldada loodimisjalgadele (tarvikukomplekti osa), kasutades vajadusel sokli, rataste või tugiraamiga raskeveorataste valikvarustust.

Tagapaneel
Eemaldatavad külg- ja tagapaneelid on standardselt sama ühtiva lukusüsteemiga nagu esiuks.

Ventilatsiooniavad raamis
RMA jaotuskappidel on raamis ventilatsiooniavad jahutusõhu juurdevooluks paigaldatud komponentidele. Jahutust saab toetada ventilatsiooniseadme paigaldamisega.

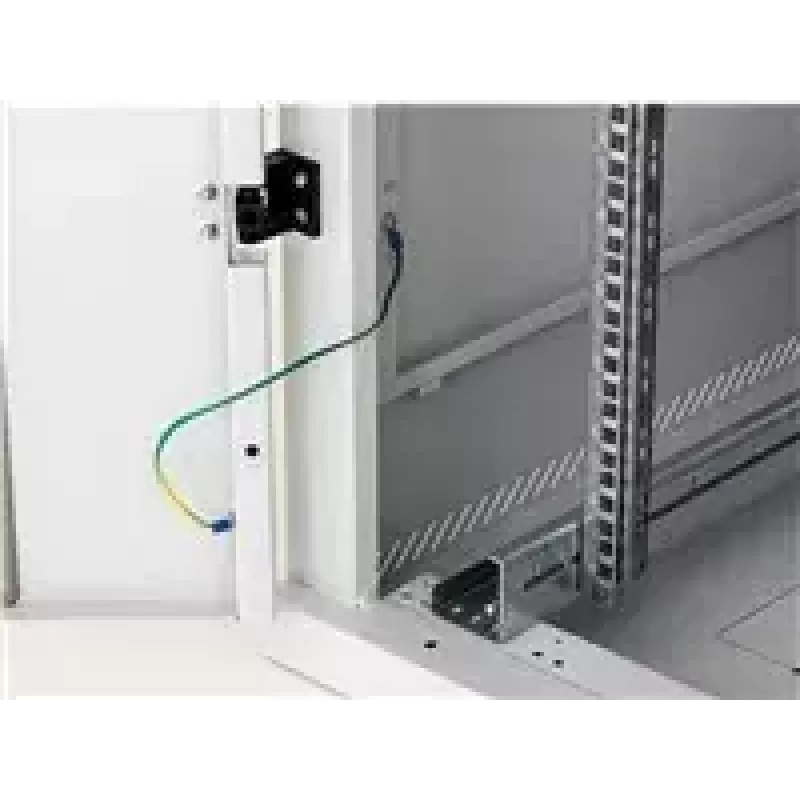

Maandamine
Kõik eemaldatavad osad on omavahel ühendatud ja maandatud vastavalt asjakohastele standardinõuetele.

Painderaam (kehtib 800 mm laiustele jaotuskappidele)
Süsteem võimaldab reguleeritavate vertikaalsete kinnitussiinide paigaldamist 19", 21" ja 23" vahedega, sõltuvalt kasutatavast tehnoloogiast.

Keskmine vertikaalsete kinnitussiinide paar
Üle 800 mm sügavustele jaotuskappidele tarnime standardselt kolmanda vertikaalsete kinnitussiinide paari, mis tänu oma avatud profiilile ei sega sügavamate komponentide paigaldamist. Lühemaid komponente saab kinnitada keskmiste vertikaalsiinide külge erinevat tüüpi tugede abil (valikulised tarvikud).

Pöörderaam
800 mm laiused RMA ja RZA jaotuskapid saab varustada pöörderaamiga, mille kandevõime on 150 kg. Maksimaalne paigaldussügavus 19" tarvikutele on 330 mm.

19" põrandale paigaldatav jaotuskapp kaitseastmega IP20
Jaotuskapp sisaldab 4 (üle 800 mm sügavustel kappidel 6) reguleeritavat vertikaalset riivistussiini komponentide paigaldamiseks. Jaotuskapi konstruktsioon: keevitatud teraskonstruktsioon eemaldatavate seintega, ühe- või kahelehelised uksed täislehtmetallist, perforeeritud (80% ja 86% õhu läbilaskvus) või klaasuksega, 4 mm paksuse karastatud klaasiga. Neid saab paigaldada jaotuskapi ette või taha. Üksikute uste suurim lubatud koormus on 20 kg. Minimaalne pinnakatte paksus on 65 µm. Need kapid on mõeldud andme- ja telekommunikatsioonisüsteemide ning nende jaotussüsteemide paigaldamiseks. Jaotusraam ja kõik eemaldatavad osad (külg- ja tagapaneelid, uksed jne) on ühendatud maanduskaablitega, mis peavad olema korralikult kinnitatud ja ühendatud kogu kapi kasutusea jooksul. Kapi põhjas on M8 kruvi kui peamine maanduspunkt. Kaablisisestused koos väljamurdetavate katetega asuvad ülal ja all. Soovitatav maksimaalne staatiline koormus jaotuskapile on 800 kg, kui kasutada loodimisjalgu või soklit. Materjal: 4 mm karastatud turvaklaas, sügavtõmmatud terasleht, plastosad, kinnitusmaterjal.

• Ukse kõrgus: 1884mm
• Soovitatav maksimaalne koormus: 800kg
• Sügavus: 1200mm
• Tollitariifinumber: 8538100090
• Eemaldatavad külgpaneelid: Jah
• Eemaldatav tagapaneel: Jah
• Värv: Hall (RAL7035)
• Demonteeritav: Ei
• Kõrgus (välismõõt): 1970mm
• Kõrgus pakendis: 1.970m
• Pikkus pakendis: 1.200m
• Esiuks: Klaasuks, hing vasakul
• Esiukse lukustus: Ühepunktilukustus, turvalukk
• Parem külgpaneel: Täislehtmetall, kahe turvalukuga
• Vasak külgpaneel: Täislehtmetall, kahe turvalukuga
• Tagapaneel/uks: Täislehtmetallist tagapaneel, kahe turvalukuga
• Tagaukse lukustus: Tagapaneeli turvalukk
• Ukse laius: 697mm
• Tootja nr: RMA-42-A82-CAX-N1
• EAN vöötkood: 8595105191125
• Pakendi maht: 18.910m³
• Tootja teave: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Saksamaa
  [email protected]
• Tootemärkus: Kapi kõrgus on esitatud ilma tarvikukomplektis sisalduvate loodimisjalgadeta. Kui need jalad on paigaldatud, suureneb kapi paigaldusmõõt 24 kuni 35 mm võrra.
• Vertikaalsiinide maksimaalne vahe: 1084mm
• Päritolumaa: Tšehhi Vabariik
• Pakkumisel: Ei
• Suurelt allahinnatud: Ei
• Kaal: 142.070kg
• Pakendi laius: 0.800m
• Bränd: Tritón
• Kaitseaste: IP20
• Laius: 800mm
• Kõrgusühik: 42U

Kasutamine

Asetage kapp kaasasolevatele loodimisjalgadele või paigaldage vastavalt kohavajadustele valikulised rattad või tugevdatud alus. Reguleerige 19" vertikaalsiinid seadmete jaoks vajalikule sügavusele ja üle 800 mm sügavuste kappide puhul kasutage täiendavaks kinnituseks keskmist siinide paari. Juhtige kaablid läbi selleks ettenähtud väljamurdetavate katteplaatide ülalt, alt või tagant; tihendage kaablisisestused kaasasolevate harjaribade või kaitseääristega, et piirata tolmu sissepääsu. Vajadusel paigaldage valikuline ventilaatoriuks või Tritoni ventilaatoriseade, kasutades välist ava, et paigaldada või eemaldada ventilaator ilma sisemist lahtivõtmist vajamata.

Soovitused

Üle 500 kg koormuste puhul paigaldage horisontaalne kaablikorraldustugevdus raamistikku ja kaaluge aktiivset jahutust, lisades Tritoni ventilaatoriseadmeid või ventilaatoriuks valiku. Veenduge, et kõik eemaldatavad osad on nõuetekohaselt ühendatud, ja kontrollige uksehingede orientatsiooni enne lõplikku positsioneerimist.
