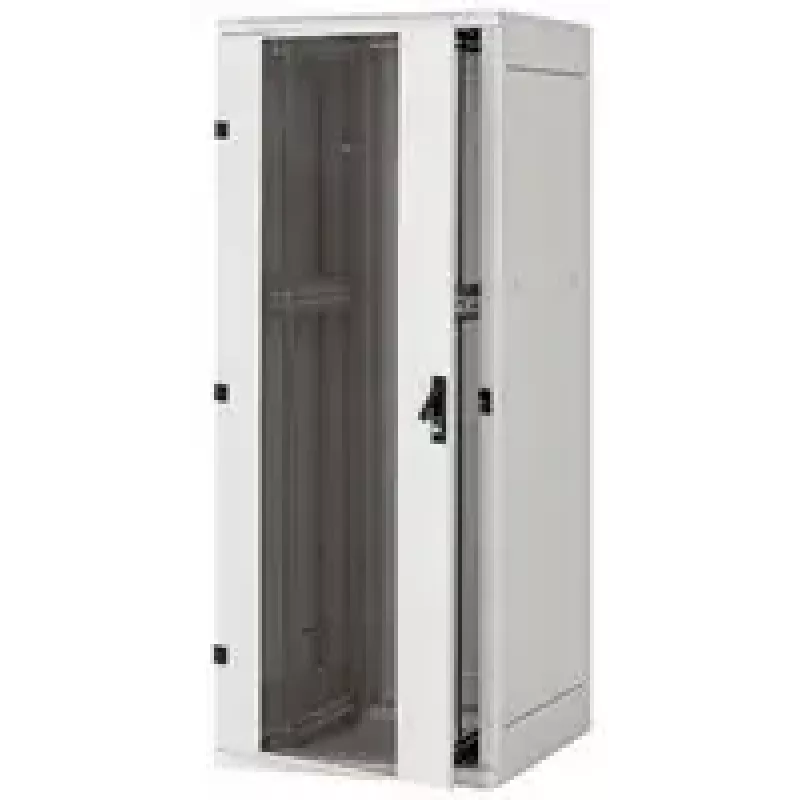

Vabalt seisev riiul Triton RMA-18-A66-CAX-N1 18U 800 kg Hall

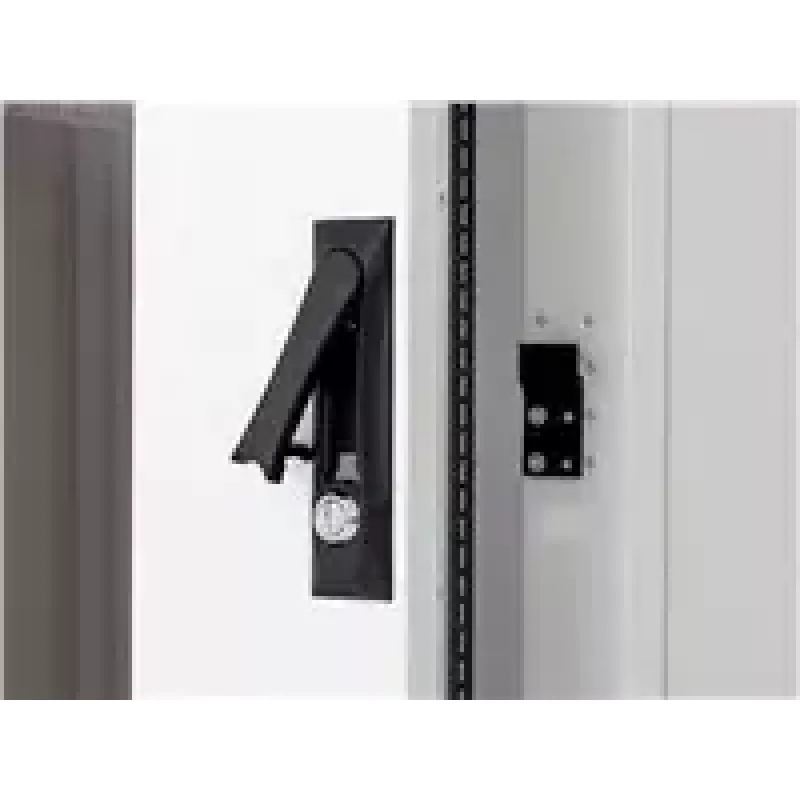

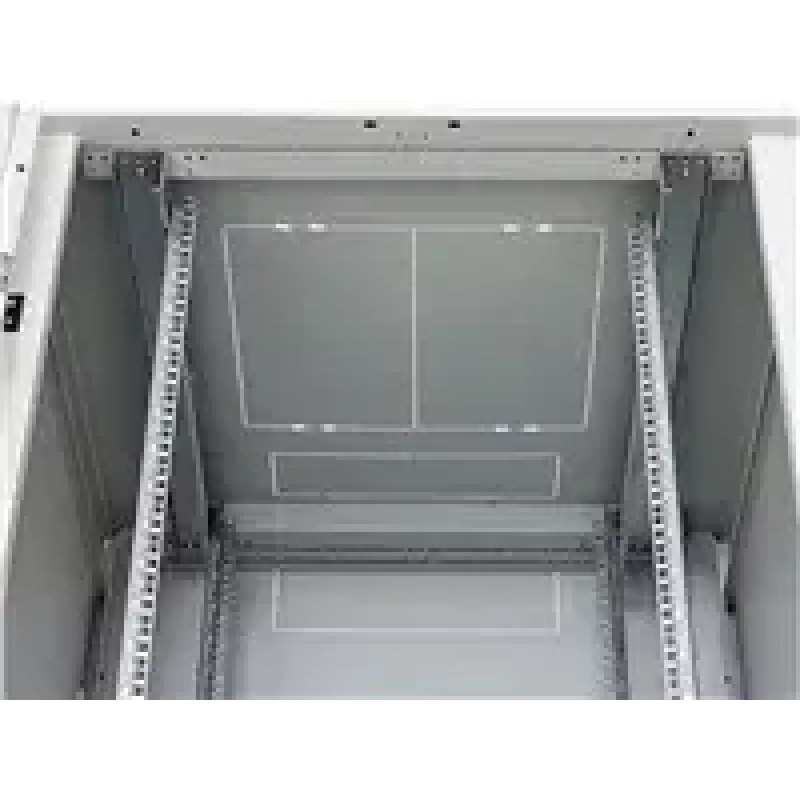

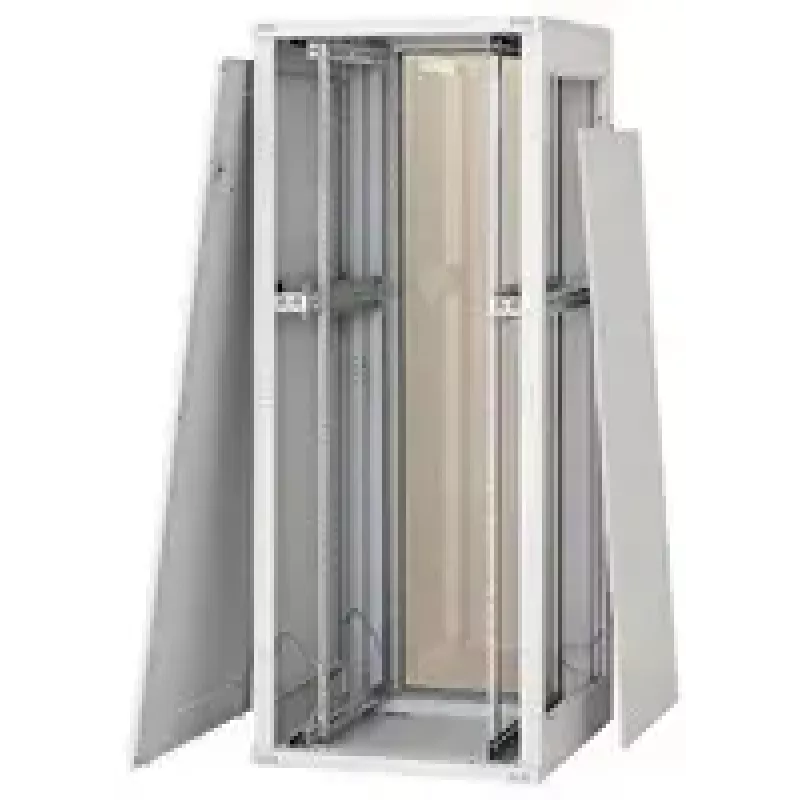

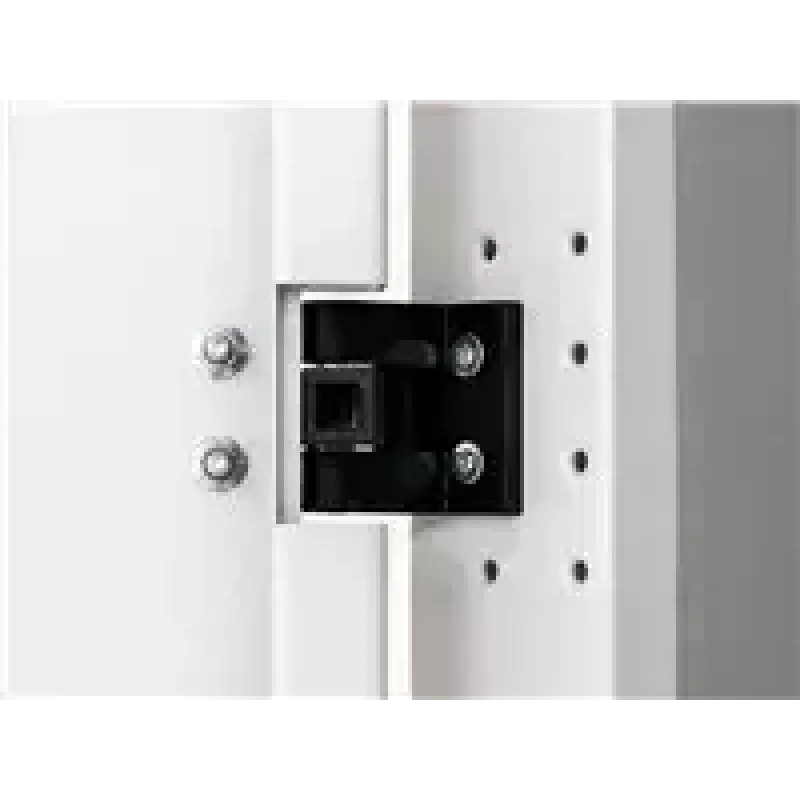

Keevitatud põrandal seisev jaotuskapp eemaldatavate külg- ja tagapaneelidega, IP20, kandevõime 800 kg Uue põlvkonna N1 RMA vabalt seisva jaotuskapi seeria kasutab raami konstruktsioonis uuenduslikke elemente, mis võimaldavad kõikide suuruste puhul suuremat kandevõimet 800 kg, säilitades samal ajal konstruktsiooni tugevuse. Konstruktsiooni kõrge stabiilsus RMA-l on töökindel keevitatud konstruktsioon. Kõrge töökvaliteet ja uusimad tehnoloogiad tagavad kapi suurepärase välimuse. Topeltuksed on varustatud pistikhindedega. Paindlik ukse avamine Hingesüsteem võimaldab ust avada peaaegu 180°. Uksi saab hõlpsasti eemaldada ja uksehinge vahetada. Tritoni kangikäepidemed Toodame ise oma pöörlevaid kangikäepidemeid vabalt seisvatele jaotuskappidele. Plastmooduli (ei kuulu tarvikute komplekti) asendamisega saab kasutada ka poolsilindrilist lukustussilindrit (valikuline tarvik). Patent: PUV 2013-27443 Reguleeritavad vertikaalsed lukustussiinid Vertikaalsed 19" raamsiinid on kapi sügavuses lõpmatult reguleeritavad. See hõlbustab komponentide paigaldamist ja kaablihaldust. Eemaldatavad külg- ja tagapaneelid RMA-l on keevitatud raam ja eemaldatavad külgpaneelid. Nagu tagapaneel, on ka need raami külge kinnitatud standardvarustuses samade võtmetega lukkudega. Spetsiaalsed uksed ventilatsiooniseadmetele Seda tüüpi jaotuskapi jaoks saab tellida spetsiaalse täismetallist ukse RAx-CH-X0x-X3 ventilatsiooniseadmete paigaldamiseks. Lisateavet leiate jaotisest Aktiivne ventilatsioon. Väljamurdepaneelid Kaablisisendid jaotuskapi tagaosas on varustatud väljamurdetavate kattplaatidega. Neid saab harjariba abil tolmu vastu tihendada. Plastraam kaitseb kaableid kahjustuste eest (mõlemad kuuluvad tarvikute komplekti). Ava ventilatsiooniseadmele Suur ava koos väljamurdepaneeliga võimaldab Tritoni ventilaatorpaneeli paigaldada ja eemaldada väljastpoolt ilma kruvideta. Rattad, tasandusjalad, sokkel Jaotuskappi saab paigaldada tasandusjalgadele (osa tarvikute komplektist), kasutades vajadusel valikulisi tarvikuid: sokkel, rattad või tugiraamiga raskeveorattad. Tagapaneel Eemaldatavatel külg- ja tagapaneelidel on standardvarustuses samade võtmetega lukud nagu esiuksel. Ventilatsiooniavad raamis RMA jaotuskappidel on raamis ventilatsiooniavad jahutusõhu juurdevooluks paigaldatud komponentidele. Jahutust saab toetada ventilatsiooniseadme paigaldamisega. Maandamine Kõik eemaldatavad osad on omavahel ühendatud ja maandatud vastavalt asjakohastele standardinõuetele. Painderaam (kehtib 800 mm laiustele jaotuskappidele) Süsteem võimaldab paigaldada reguleeritavaid vertikaalseid kinnitusreelinguid vahekaugustega 19", 21" ja 23", sõltuvalt kasutatavast tehnoloogiast. Keskmine vertikaalsete kinnitusreelingute paar Jaotuskappidele sügavusega üle 800 mm tarnime standardvarustuses kolmanda paari vertikaalseid kinnitusreelinguid, mis oma avatud profiili tõttu ei sega sügavamate komponentide paigaldamist. Lühemaid komponente saab kinnitada keskmiste vertikaalide külge erinevate toendite abil (valikulised tarvikud). Pöörlev raam 800 mm laiuseid RMA ja RZA jaotuskappe saab varustada pöörleva raamiga, mille kandevõime on 150 kg. Maksimaalne paigaldussügavus 19" tarvikutele on 330 mm. 19" põrandal seisev jaotuskapp kaitseastmega IP20 Jaotuskapp sisaldab 4 (sügavamate kui 800 mm jaotuskappide puhul 6) reguleeritavat vertikaalset riivsiini komponentide paigaldamiseks. Jaotuskapi konstruktsioon: keevitatud teraskonstruktsioon eemaldatavate seintega, ühe- või kahelehelised uksed täismetallist, perforeeritud (80 % ja 86 % õhu läbipääs) või klaasustega versioonid 4 mm paksuse karastatud klaasiga. Neid saab paigaldada jaotuskapi esi- või tagaküljele. Üksikute uste maksimaalne lubatud kandevõime on 20 kg. Minimaalne kihi paksus on 65 µm. Need kapid on mõeldud andme- ja telekommunikatsioonisüsteemide ning nende jaotussüsteemide paigaldamiseks. Jaotuskapi raam ja kõik eemaldatavad osad (külg- ja tagapaneelid, uksed, ...) on ühendatud maanduskaablitega, mis peavad olema kogu kapi kasutusaja jooksul korralikult kinnitatud ja ühendatud. Jaotuskapi põhjas on M8 kruvi kui peamine maanduspunkt. Üleval ja all asuvad kaablisisendid koos väljamurdetavate katetega. Soovitatav jaotuskapi maksimaalne staatiline koormus on 800 kg tasandusjalgade või sokli kasutamisel. Materjal: 4 mm karastatud ohutusklaas, sügavtõmmatud terasleht, plastosad, kinnitusmaterjal.

• Sügavus: 600mm
• Soovitatav maksimaalne koormus: 800kg
• Tollitariifikood: 8538100090
• Eemaldatavad külgpaneelid: Jah
• Eemaldatav tagapaneel: Jah
• Värv: Hall (RAL7035)
• Demontaažitav: Ei
• Kõrgus (väljast): 900mm
• Pakendikõrgus: 0.900m
• Pakendimaht: 0.3240m³
• Esiuks: Klaasuks vasakpoolse hingega
• Esiukse lukustus: Ühepunktiline lukustus, turvalukk
• Külgpaneel paremal: Täismetall, kahe turvalukuga
• Külgpaneel vasakul: Täismetall, kahe turvalukuga
• Tagapaneel/-uks: Täismetallist tagapaneel, kahe turvalukuga
• Tagaukse lukustus: Turvalukk tagapaneelile
• Ukse laius: 497mm
• Tootja nr: RMA-18-A66-CAX-N1
• EAN vöötkood: 8595105190678
• Pakendipikkus: 0.600m
• Tootja teave: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Tootemärkus: Kapi kõrgus on määratud ilma tarvikukomplekti kuuluvate tasandusjalgadeta. Kui need jalad paigaldada, suureneb kapi paigaldusmõõt 24 kuni 35 mm võrra.
• Vertikaalsete reelingute maksimaalne vahe: 517mm
• Päritoluriik: Tšehhi Vabariik
• Pakkumises: Ei
• Tugevalt allahinnatud: Ei
• Kaal: 47.540kg
• Pakendilaius: 0.600m
• Bränd: Tritón
• Laius: 600mm
• Kõrgusühik: 18U
• Kaitseklass: IP20
• Ukse kõrgus: 814mm

Kasutamine

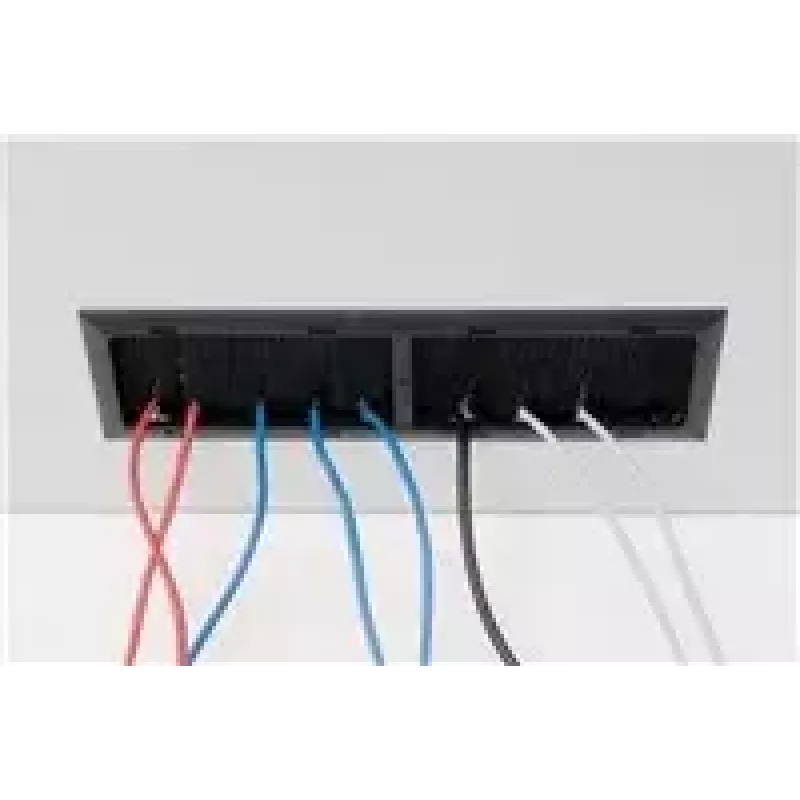

Asetage kapp tasandusjalgadele või paigaldage vastavalt vajadusele valikulised rattad või alus. Reguleerige vertikaalsed 19" reelingud soovitud sügavusele enne seadmete paigaldamist, kasutades perforeeritud skeletti ja kaasasolevaid kinnituspunkte. Juhtige kaablid läbi väljamurdetavate kattpaneelide; tihendage avad kaasasolevate harjaribade või kaitseääristustega, et vähendada tolmu sissepääsu. Kui aktiivne jahutus on vajalik, paigaldage ühilduvad Tritoni ventilaatoriseadmed, kasutades selleks ettenähtud ust või ava.

Soovitused

Koormustele üle 500 kg või paigaldistele, kus on palju kaableid, paigaldage skeletisse horisontaalne kaablihaldustugevdus ja kaaluge 800 mm laiuste kappide puhul pöörleva raami varianti, et parandada juurdepääsu ja toetada raskemaid 19" seadmeid.
