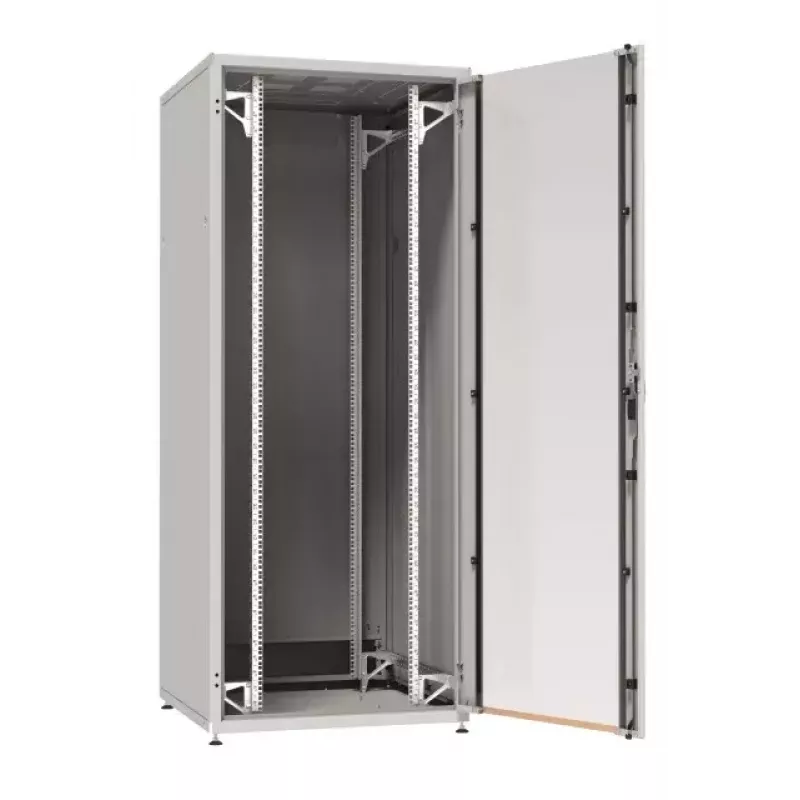

Vabalt seisev rack-kapp EFB Elektronik PRO-2486GR.G1SV 24U, max koormus 1000 kg, võtmelukk, IP20, hall

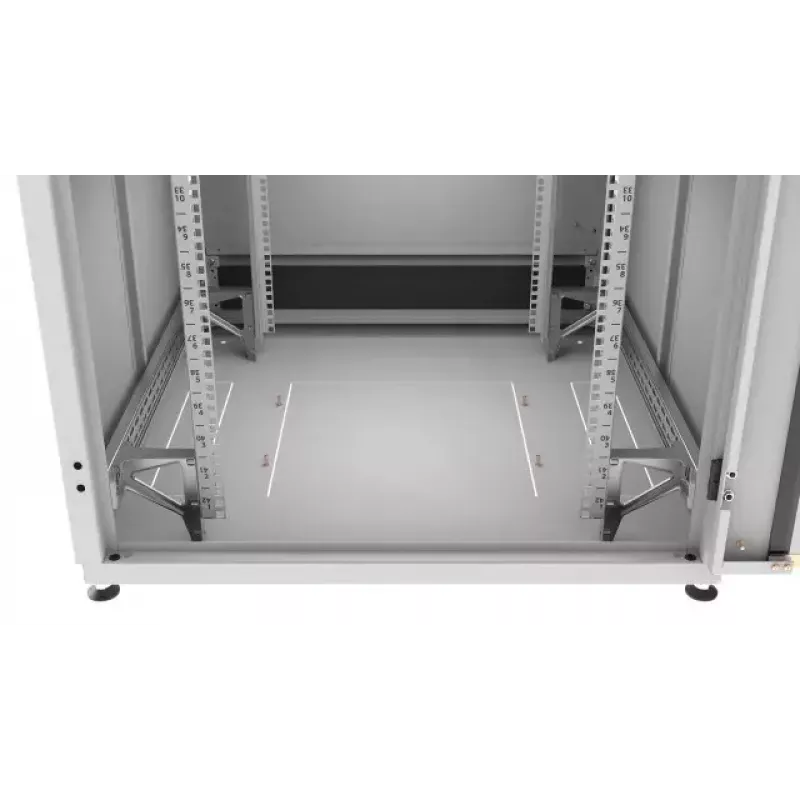

Vabalt seisev rack-kapp EFB Elektronik PRO-2486GR.G1SV on 19-tolline võrgukapp 24U paigalduskõrgusega, mõeldud siseruumides asuvate võrgu-, serveri- ja sideseadmete jaoks. Kruvitud raamiga terasplekist korpus tarnitakse täielikult eelmonteeritult ning on iseventileeritav ja demonteeritav. Sees on neli galvaniseeritud 19-tollist profiili (kaks ees, kaks taga) astmeteta sügavusreguleerimisega ja vastupidise rack-ühiku numeratsiooniga. Esuksel on 5 mm sertifitseeritud turvaklaasist aken ja lukustatav 3-punktiline pöördkäepide (kuni 24U puhul 1-punktiline käepide), sealhulgas profiilist poolsilinder vastavalt DIN18252 / EN 1303 standardile; poolsilinder on kliendi poolt vahetatav (30/10 mm). Tagauks on ühes tükis lühendatud terasuks kahe riivlukuga (võti sama mis esiuksel) ja 3U kaablisisestuspaneel allosas (690 x 67 mm). Katus ja põhi on eelstantsitud avadega kaabli sisestamiseks ja katus on ette valmistatud 2- või 4-ventilaatoriga seadmete paigaldamiseks; põhjas on eelstantsitud ava filtrite või kaabli sisestusmoodulite jaoks. Kõik kapi sektsioonid on sisemiselt maandatud ja eelmonteeritud maanduslatt on paigaldatud taha keskele (pordid: 2 x M5 + 2 x 8 mm). Värviviimistlus RAL7035 (helehall), kaitseaste IP20. Tarne ühekordsel kaubaalusel transpordipakendis.

Eelised

Kapp pakub tugevat teraskonstruktsiooni astmeteta sügavusreguleeritavate galvaniseeritud 19-tolliste profiilidega, pööratava rack-ühiku numeratsiooniga selgeks paigaldamiseks ning lukustatava esiuksega turvaklaasist aknaga kontrollitud juurdepääsu ja seadmete nähtavuse tagamiseks. Eelmonteeritud maandus, mitu kaabli sisestusava ja katuse ettevalmistus ventilaatorite jaoks lihtsustavad paigaldamist ja jahutuse planeerimist. Kaasas olevad tarvikud nagu puurimutrid, reguleerimisjalad, maanduskaablid ja võtmed võimaldavad kohest kasutuselevõttu.

Sobib

• Väikeste kuni keskmiste serveriruumide ja andmekappide jaoks
• Võrgu- ja sideseadmete paigaldamiseks (lülitid, patch-paneelid, ruuterid)
• Siseruumide IT-paigaldistele, mis vajavad turvalist, lukustatavat rack-kinnitust
• Keskkondadesse, mis nõuavad kaablikorraldust ja ettevalmistatud ventilatsiooni

Peamised spetsifikatsioonid

• Mudel: EFB Elektronik PRO-2486GR.G1SV
• Paigalduskõrgus: 24U (19-tolli)
• Maksimaalne koormus: 1000 kg (sügavustele 600 / 800 mm)
• Kaitseklass: IP20 (sisetingimustes kasutamiseks)
• Materjal: kruvitud raamiga terasplekist korpus
• Esuks: turvaklaas 5 mm, lukustatav 3-punktiline käepide (kuni 24U puhul 1-punktiline)
• Profiilid: 4 x galvaniseeritud 19-tollist profiili, sügavusreguleeritavad
• Maandus: sektsioonide sisemine maandus, eelmonteeritud maanduslatt (2 x M5 + 2 x 8 mm)
• Viimistlus: RAL7035, helehall
• Kaasas olevad tarvikud: hari, puurimutrite komplekt (20 tk), maanduslatt ja maanduskaablid, 4 reguleerimisjalga M12, 2 võtit

Kasutamine

Asetage kapp stabiilsele tasasele pinnale ja kinnitage reguleerimisjalad õige joonduse saavutamiseks. Paigaldage seadmed 19-tollistesse profiilidesse, kasutades kaasasolevaid puurimutreid; reguleerige profiili sügavust vastavalt seadme vajadustele. Suunake kaablid läbi katuse, põhja või tagumiste kaabli sisestusavade ja kasutage 3U alumist paneeli suuremate kaablikimpude jaoks. Ühendage maanduslatt hoone maandusega, kasutades kaasasolevaid maanduskaableid. Paigaldage ventilaatorid katuse väljalõigetesse, kui on vajalik aktiivne ventilatsioon, ja paigaldage filtrid või kaabli sisestusmoodulid põhja eelstantsitud avadesse vastavalt vajadusele.

Soovitused

Ohutuks ja usaldusväärseks tööks jaotage kaal ühtlaselt paigaldustasemete vahel ja vältige 1000 kg maksimaalse koormuse ületamist. Kasutage eelstantsitud avasid ja ettevalmistatud ventilaatorikohti, et rakendada sobivat kaablikorraldust ja ventilatsiooni soojust tootvate seadmete jaoks. Veenduge, et kapp on ühendatud nõuetekohase maanduspunktiga, ning hoidke esi- ja tagauksed normaalse töö ajal suletuna, et säilitada füüsiline turvalisus ja õhuvoolu disain.
