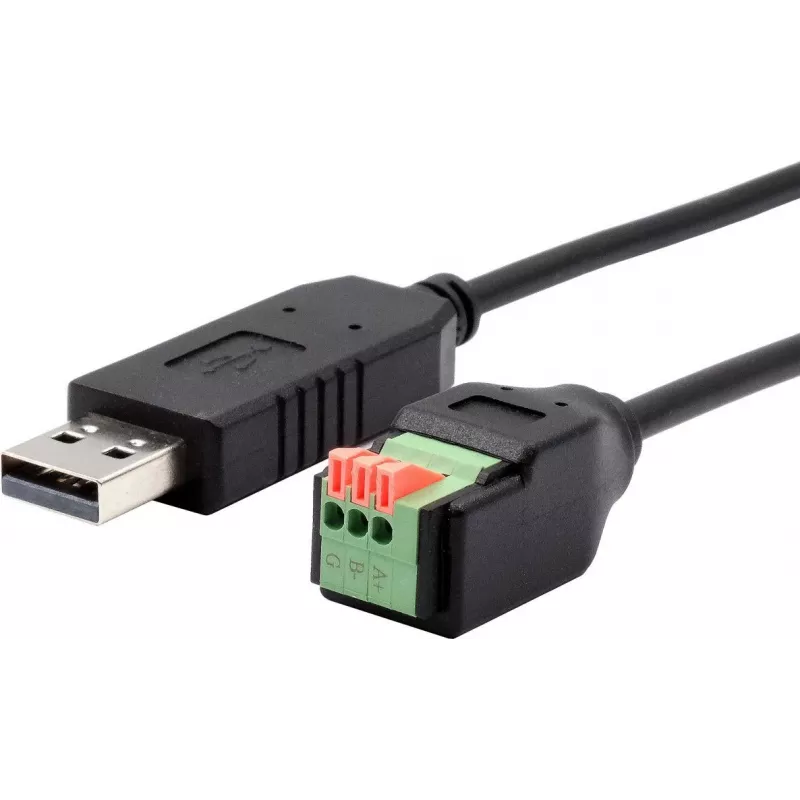

USB-RS-485 jadakaabel Exsys EX-13009 1,0 m, FTDI kiibistik

Exsys EX-13009 on 1,0 m pikkune USB-RS-485 jadakaabel FTDI kiibistikuga, mis teisendab USB-hostpordi ja RS-485 diferentsiaalse jadaliini vahel. Kaabel võimaldab ühendada RS-485 seadmeid, nagu tööstuslikud instrumendid, kontrollerid ja jadaperifeeriad, arvuti või manussüsteemiga seadistamiseks, jälgimiseks ja andmevahetuseks. Integreeritud FTDI kiibistik pakub standardset USB-jadaliidest ja toetab levinud operatsioonisüsteeme sobivate draiverite või omatoega.

Eelised

Integreeritud FTDI kiibistik tagab usaldusväärse USB-jada muundamise ja stabiilse andmeedastuse RS-485 diferentspaaride kaudu. 1,0 m kaabli pikkus pakub tasakaalu töölaua mugavuse ja lähedal asuvate seadmeteni ulatumise vahel ilma üleliigse lõtkuta. Ühe kaabliga disain välistab vajaduse välise muundurkasti järele, lihtsustades paigaldamist ja vähendades jalajälge. Plug-and-play töö on saadaval, kui host-OS sisaldab FTDI draivereid, ja vajadusel saab paigaldada tootja draivereid.

Sobib

• PLC-de, mootorikontrollerite ja tööstusandurite ühendamiseks arvutiga seadistamiseks
• Väliseadmete ja seiresüsteemide jaoks, mis vajavad RS-485 sidet
• Jadaperifeeriaseadmetele, mis kasutavad diferentsiaalset RS-485 signaali
• Manussüsteemidele ja arendusplaatidele, mis vajavad USB-liidest RS-485 seadmete jaoks

Peamised tehnilised andmed

• Kaabli pikkus: 1,0 m
• Liidese muundamine: USB (host) RS-485-ks (diferentspaar)
• Kiibistik: FTDI USB-jada kontroller
• Pistik USB-poolel: standardne USB tüüp A pistik
• Pistik jadapoolel: RS-485 klemmjuhtmed või standardne DB/klemm vastavalt tarnele
• Andmesuund: pooldupleks töö, tüüpiline RS-485 võrkudele
• Toiteallikas: toide USB-hostpordist

Kasutamine

Ühendage USB tüüp A pistik hostarvuti või manussüsteemi vabasse USB-porti. Ühendage RS-485 diferentspaar ja maandus kaugema RS-485 seadmega vastavalt seadme ühendusskeemile ja kaabli juhtmete määratlustele. Kui host-operatsioonisüsteem ei tuvasta FTDI seadet automaatselt, installige sobiv FTDI draiver, mille pakub OS või kiibistiku tootja. Pärast draiveri installimist ilmub kaabel virtuaalse COM-/jadapordina; konfigureerige edastuskiirus, paarsus, andmebitid ja stoppbitid oma terminalis või rakenduses vastavalt RS-485 seadme sätetele. Kui mitu RS-485 sõlme jagavad siini, järgige korralikku siini lõpetamist, seadmete adresseerimist ja kokkupõrke vältimise tavasid.

Soovitused

Kasutage keerdpaarjuhtmestikku ja vajadusel varjestatud kaablit, et vähendada elektromagnetilisi häireid. Veenduge RS-485 ühenduste õiges A/B polaarsuses ja rakendage siini otstes lõputakisteid, kui võrgu pikkus ja andmeedastuskiirus seda nõuavad. Parima signaali terviklikkuse tagamiseks vältige kaabli paigaldamist kõrgepinge toiteliinide kõrvale.
