USB-RS-232 jadamuunduri plaat Exsys EX-13101 FTDI kiibistikuga, USB-jadaliidese adapterplaat

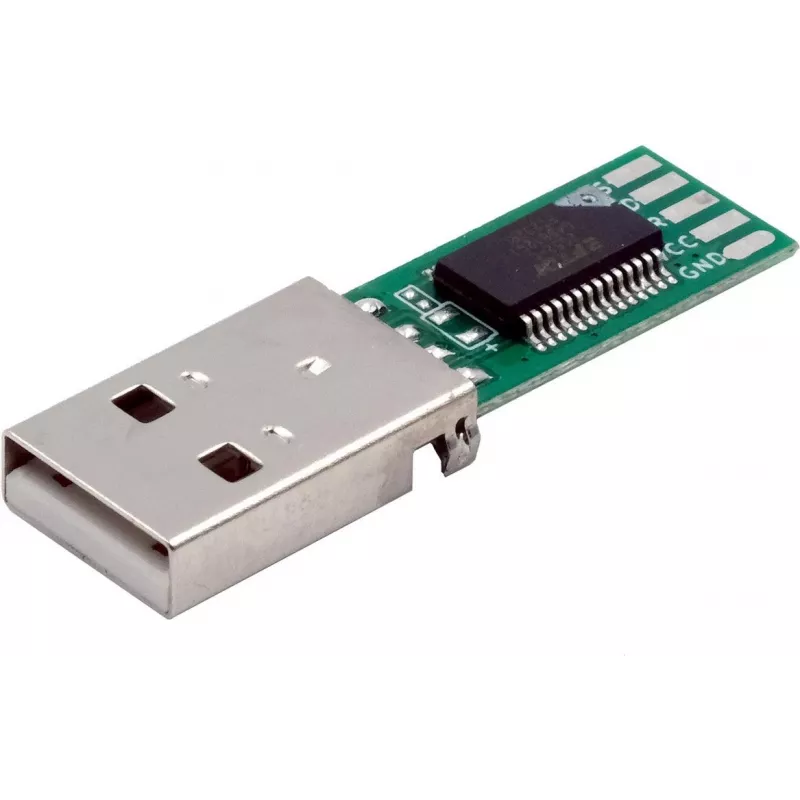

Exsys EX-13101 USB-RS-232 jadamuunduri plaat on kompaktne adapterplaat, mis kasutab FTDI kiibistikku, et pakkuda USB-jadaliidese sidet plaadimoodulil. Plaadil on ühel küljel USB-liides ja teisel küljel RS-232 signaaliliinid, mis võimaldab ühendada pärand-seadmeid, tööstuskontrollereid, modemeid või müügipunktiterminale USB kaudu hostarvutiga. Disain sobib integreerimiseks seadmetesse, arendusprototüüpidesse ja testimiskinnitustesse, kus on vaja väikest, töökindlat USB-RS-232 liidest.

Eelised

FTDI kiibistik tagab stabiilse draiveritoe, järjepideva andmeedastuskiiruse käsitlemise ja laialdase ühilduvuse operatsioonisüsteemidega ilma keeruka seadistamiseta. Plaadi formaat pakub ruumisäästlikku integreerimist ja lihtsat juurdepääsu RS-232 signaaliliinidele jootmise või pistikupesa ühenduste jaoks. Väikese energiatarbega USB-toide ja töökindel signaalitaseme teisendamine võimaldavad otsest liidestamist standardsete RS-232 seadmetega, minimeerides samal ajal täiendavaid elektriahelaid.

Sobib

• Pärand-RS-232 seadmete (modemid, jadaprinterid, vöötkoodilugejad) ühendamiseks kaasaegsete ainult USB-d toetavate hostidega
• Integreerimiseks tööstuskontrolleritesse ja automaatikasüsteemidesse andmevahetuseks ja juhtimiseks
• Prototüüpide arendamiseks, testimiskinnitusteks ja silumiseks, kus on vaja jadaliidest
• Püsivara uuendusteks ja manussüsteemide seadistamiseks, mis kasutavad RS-232 porte

Peamised spetsifikatsioonid

• Liides: USB hostipoolsel küljel, RS-232 signaaliliinid seadmepoolsel küljel
• Kiibistik: FTDI-perekonna USB-jadaliidese kontroller
• Signaalitasemed: Standardne RS-232 pingesignalisatsioon TX/RX ja kätlusliinide jaoks
• Toide: Siinitoitel USB kaudu, väikese energiatarbega
• Vormitegur: Plaaditüüpi moodul, mis sobib integreerimiseks või paigaldamiseks korpustesse
• Toetatud andmeedastuskiirused: Lai vahemik, sealhulgas standardsed jadakiirused (seadistatav draiverite kaudu)

Kasutusjuhend

Paigaldage muunduriplaat sihtseadmesse või kinnitusse ja ühendage USB-port hostarvutiga, kasutades sobivat kaablit. Ühendage RS-232 signaaliliinid jadapistikuga või otse sihtseadme jadaliidesega, järgides RS-232 viigujaotust. Installige hostisüsteemi sobivad FTDI draiverid, kui neid veel pole; paljud kaasaegsed operatsioonisüsteemid sisaldavad FTDI omatuge. Seadistage COM-pordi parameetrid (andmeedastuskiirus, andmebitid, paarsus, stopp-bitid, voo juhtimine) hostirakenduses või terminalitarkvaras, et need ühtiksid ühendatud seadmega.

Soovitused

Kasutage varjestatud USB- ja jadakaableid elektriliselt mürarikkas keskkonnas, et vähendada häireid. Kontrollige maandust ja signaali referentsi, kui integreerite tööstusseadmetesse. Usaldusväärse side tagamiseks sobitage UART-seaded mõlemal poolel ja kasutage võimalusel riistvaralist või tarkvaralist voo juhtimist, et vältida andmekadu suurtel edastuskiirustel.
