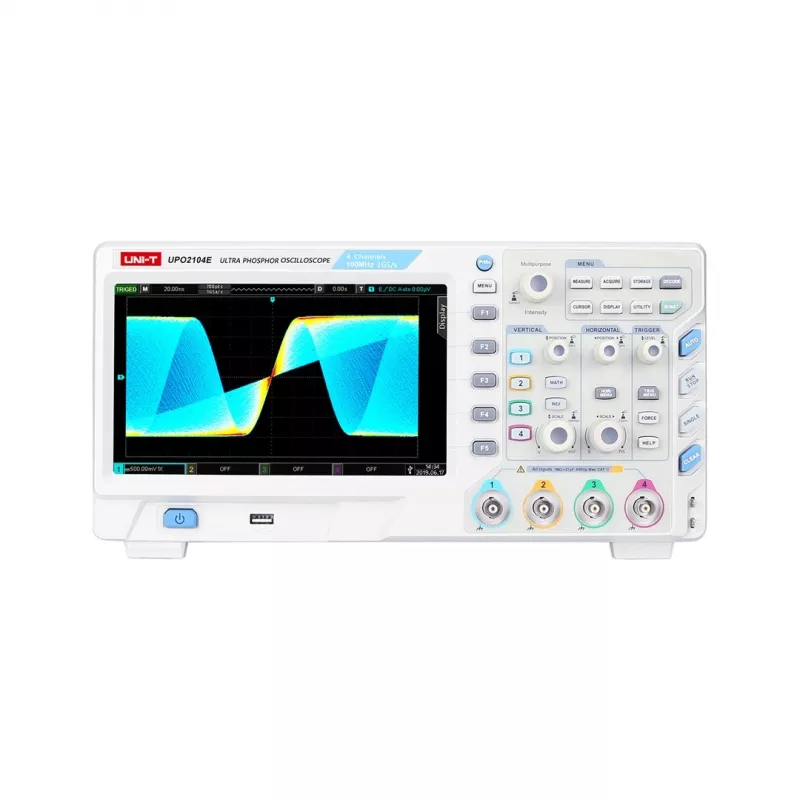

UNI-T UPO2104E 100 MHz 4-kanaliline digitaalostsilloskoop

UNI-T UPO2104E on suure jõudlusega 4-kanaliline digitaalostsilloskoop, millel on 100 MHz ribalaius ja 1 GS/s reaalajas diskreetimissagedus, mõeldud professionaalsetele inseneridele ja tehnikutele. Sellel on suur 8-tolline TFT LCD-ekraan eraldusvõimega 800x600, sügav mälu 56 Mpts ja lainevormide jäädvustamise kiirus 80 000 wfms/s üksikasjaliku signaalanalüüsi jaoks.

Eelised

4 analoogkanali, täiustatud päästiku ja jadadekodeerimisega (IIC, SPI, RS232/UART, CAN, LIN) lihtsustab UPO2104E keerukaid mõõtmisi. Selle 34 automaatset mõõtmist ja ulatuslikud matemaatikafunktsioonid (sh FFT, integraal, diferentsiaal) suurendavad tootlikkust.

Sobib kasutamiseks

• Elektroonika remont ja tõrkeotsing
• Manussüsteemide arendus
• Haridus- ja koolituslaborid
• Teadus- ja arendustegevus

Peamised tehnilised andmed

• Ribalaius: 100 MHz
• Analoogkanalid: 4
• Reaalajas diskreetimissagedus: 1 GS/s
• Mälu sügavus: 56 Mpts
• Lainevormide jäädvustamise kiirus: 80 000 wfms/s
• Ekraan: 8-tolline TFT LCD, 800x600 pikslit
• Vertikaalne tundlikkus: 1 mV/div - 20 V/div
• Horisontaalskaala: 2 ns/div - 1000 s/div
• ADC eraldusvõime: 8-bitine
• Sisendtakistus: 1 MΩ ± 2% || 18 pF ± 3 pF
• Tõusuaeg: < 3,5 ns
• Ühenduvus: USB Host, USB Device, LAN, AUX Out

Soovitused

Põhjaliku signaalanalüüsi ja silumise jaoks ühendage UPO2104E kvaliteetsete sondidega ja kaaluge valikulist akupaketti kaasaskantavaks kasutamiseks.
