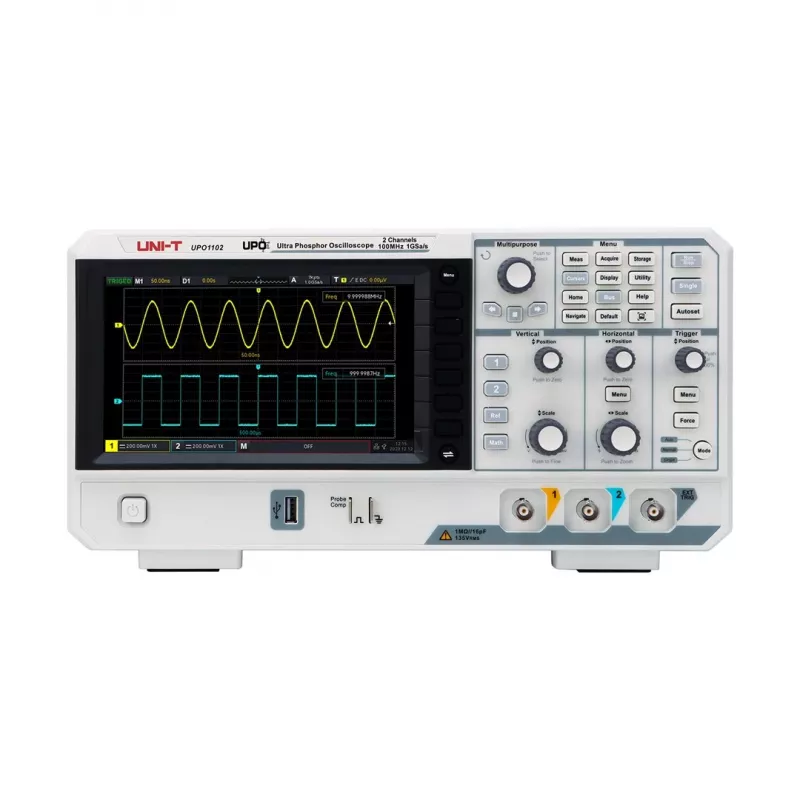

Uni-T UPO1102 100 MHz 2-kanaliline digitaalostsilloskoop

Uni-T UPO1102 on suure jõudlusega 100 MHz digitaalostsilloskoop 2 kanaliga, reaalajas diskreetimissagedusega 1 GSa/s ja mälusügavusega 56 Mpts. Mõeldud professionaalsetele inseneridele ja tehnikutele, pakub see täiustatud käivitust, automaatseid mõõtmisi ja jadasiini dekodeerimist tõhusaks tõrkeotsinguks ja analüüsiks.

Eelised

Lainekuju jäädvustamise kiirusega kuni 400 000 wfms/s järjestikrežiimis püüab UPO1102 kergesti haruldasi tõrkeid ja mööduvaid sündmusi. 8-tolline TFT LCD ekraan eraldusvõimega 800x600 tagab selge lainekuju vaatamise. Selle põhjalikud käivitustüübid ja 34 automaatset mõõtmist lihtsustavad silumisülesandeid.

Sobib

• Elektroonika remondi- ja hoolduslaborid
• Manussüsteemide arendus
• Haridusasutused ja koolitus
• Teadus- ja arendustegevus

Peamised tehnilised andmed

• Sagedusriba laius: 100 MHz
• Kanaleid: 2
• Reaalajas diskreetimissagedus: 1 GSa/s
• Mälusügavus: 56 Mpts
• Ekraan: 8-tolline TFT LCD, 800x800 pikslit
• Vertikaalne tundlikkus: 1 mV/div kuni 20 V/div
• Aja baasvahemik: 2 ns/div kuni 1000 s/div
• Käivitustüübid: Serv, Impulss, Runt, Aken, N-serv, Viivitus, Ajalõpp, Kestus, Seadistus/Hoid, Kalle, Video, Kood, Siin
• Automaatsed mõõtmised: 34 tüüpi
• Matemaatikafunktsioonid: +, -, *, /, FFT, Integraal, Diferentsiaal, Ruutjuur, Kasutaja määratud
• Jadasiini dekodeerimine: RS232/UART, I2C, SPI, CAN, LIN
• Liidesed: USB Host, USB Device, LAN, AUX Out
• Toiteallikas: 100V-240V AC, 50/60Hz

Soovitused

Optimaalse jõudluse saavutamiseks kasutage kaasasolevaid sondi ja tagage korralik maandus. Ostsilloskoop toetab püsivara uuendamist USB kaudu. Täiustatud käivituse ja dekodeerimise seadistamiseks vaadake kasutusjuhendit.
