Ühenduspesa DeLOCK HDMTD topeltpistik nurga all PCB-le

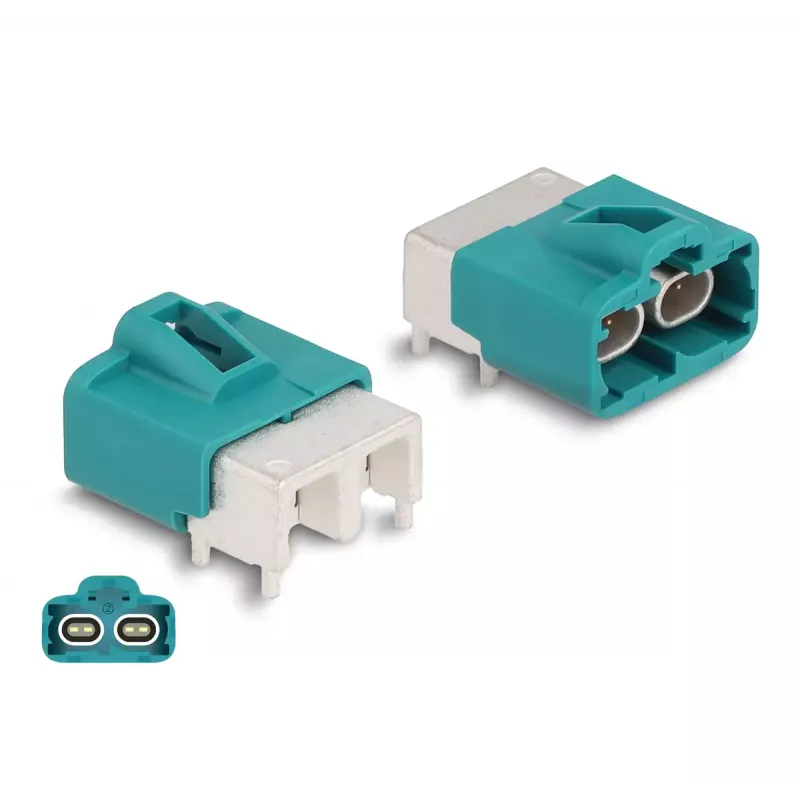

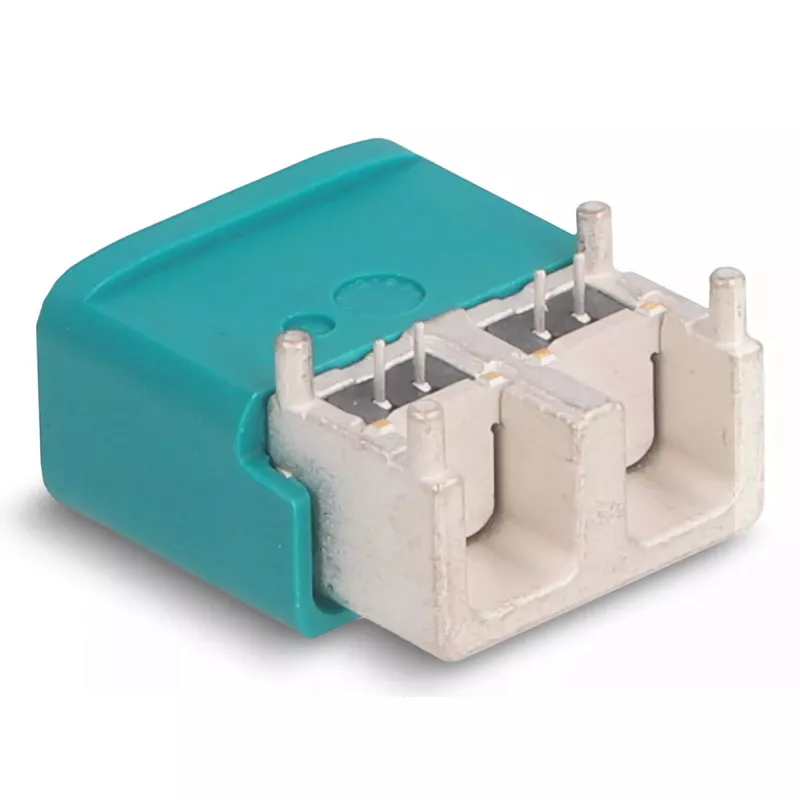

DeLOCK HDMTD topeltpistik nurga all PCB-le on kompaktne ühenduspesa, mis on mõeldud elektroonikakomplektidele, sealhulgas kasutamiseks sõidukites. Üldmõõtmetega 14 mm laius, 22 mm sügavus ja 8 mm kõrgus ning sinine-hõbedane viimistlusega on see nurgaga PCB-le monteeritav ühenduspesa mõeldud paigaldistele, kus ruumi on vähe ja on vaja madalaprofiililist täisnurga ühendust.

Eelised

Nurgeline disain võimaldab lihtsamat marsruutimist ja ühendamist tihedalt asustatud trükkplaatidel ja kitsastes korpustes. Selle väike jalajälg (14 × 22 × 8 mm) vähendab hõivatud plaadipinda ning sinine ja hõbedane värvikoodiga välimus aitab visuaalsel tuvastamisel monteerimise ajal. Tarnitakse ühe ühikuna polükotis, see on kohe kasutusvalmis prototüüpimisel ja tootmises.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Asetage nurgeline ühenduspesa trükkplaadile ettenähtud jalajäljele ja jootke kontaktid vastavalt plaadipaigutuse ja jootmisjuhiste järgi. Veenduge õiges orientatsioonis, nii et pistik joonduks paarituskomponentide või kaablitega. Pärast jootmist kontrollige jooteühendusi mehaanilise stabiilsuse ja elektrilise järjepidavuse suhtes enne lõplikku monteerimist korpusesse või sõiduki allsüsteemi.

Soovitused

Sõidukikeskkondadesse paigaldamisel kontrollige ühilduvust paarituspistikuga ja tagage kindel mehaaniline fikseerimine, et minimeerida vibratsiooniga seotud pinget. Järgige standardseid trükkplaadi jootmisprofiile ja tootja soovitusi, et vältida termilisi kahjustusi monteerimise ajal.
