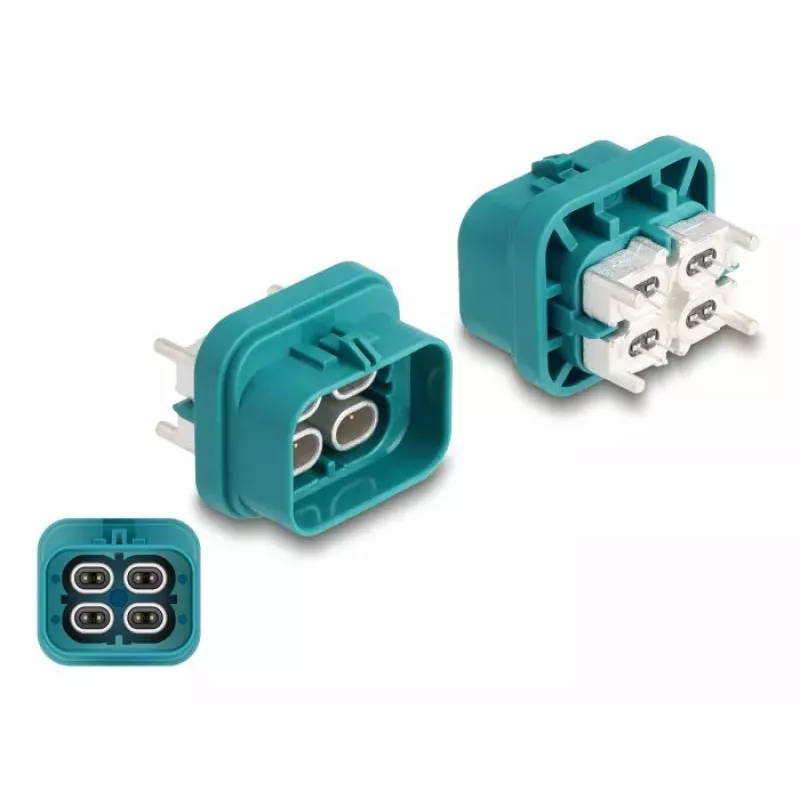

DeLOCK HDMTD neljakordne pistik PCB-le, kaitseaste IP67 IP69K

DeLOCK HDMTD neljakordne pistik PCB-le on kompaktne konnektor, mis on mõeldud elektroonika- ja sõidukirakenduste jaoks, mis nõuavad töökindlat tihendust. See tagab IP67 ja IP69K kaitse trükkplaadi paigaldistele ning sellel on emane HDMTD liides iseloomuliku impedantsiga 100 Ω. Pistiku mõõtmed on 14 mm lai, 22 mm sügav ja 8 mm kõrge ning see on akva sinist värvi.

Eelised

HDMTD neljakordne pistik ühendab kõrge sissetungikaitse (IP67, IP69K) PCB-ga ühilduva vormiteguriga, tagades usaldusväärse töö tolmuses, märjas või kõrgsurvepesu keskkonnas. Selle 100 Ω impedants toetab signaali terviklikkust ühilduvate süsteemide jaoks ning kompaktsed mõõtmed säästavad plaadiruumi. Akva sinine korpus hõlbustab visuaalset tuvastamist montaaži ajal.

Sobilik

Peamised tehnilised näitajad

Kasutamine

Paigaldage neljakordne pistik otse PCB-le, kasutades selleks ette nähtud jalajälge ja jootepunkte. Veenduge, et paarituv vastaspool on ühilduv emase HDMTD liidesega ja sobitatud 100 Ω impedantsile, et säilitada signaali terviklikkus. Kontrollige, et tihenduspinnad ja kaabliava (kui kasutusel) oleksid korrektselt paigas, et säilitada IP67/IP69K kaitse enne, kui koost puutub kokku niiskuse või puhastusprotseduuridega.

Soovitused

Usaldusväärse sissetungikaitse tagamiseks kontrollige perioodiliselt tihendeid ja paarituvaid konnektoreid ning järgige sõiduki või seadme tootja juhiseid paigaldusmomendi ja puhastusprotseduuride osas. Kasutage kaableid ja vastaspooli, mis on ette nähtud 100 Ω impedantsile ja ühilduvatele HDMTD liidestele.
