Ühenduskarp HiSmart NV821761 monopolaarne 80 A

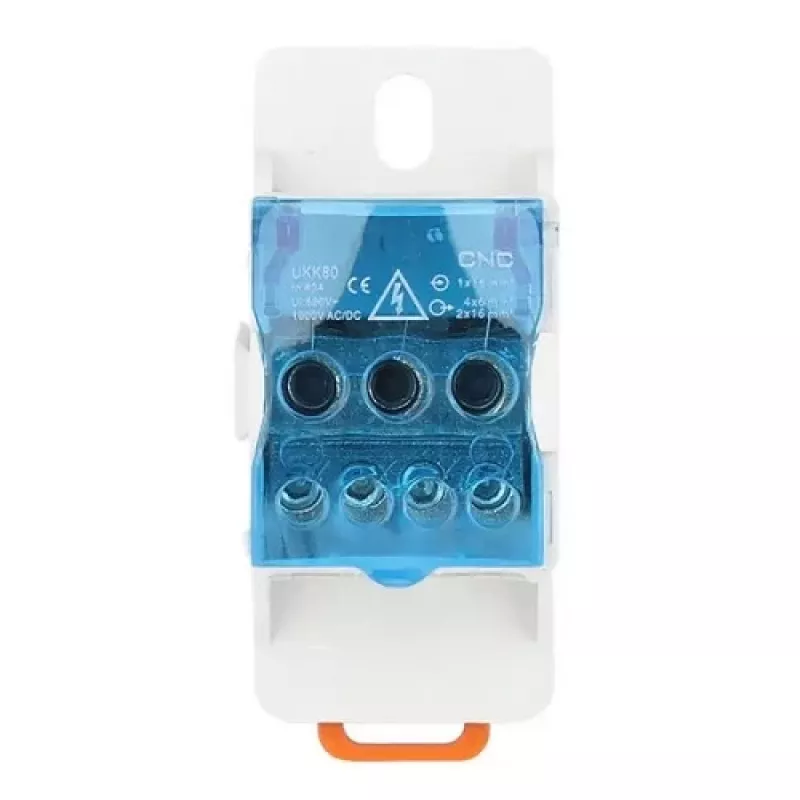

HiSmarti NV821761 monopolaarne ühenduskarp nimivooluga 80 A on mõeldud ühepooluseliste elektriühenduste paigaldamiseks ja kaitsmiseks jaotussüsteemides. Kompaktne korpus kinnitatakse DIN-liistule ning on varustatud läbipaistva kaanega, mis võimaldab ühenduse visuaalset kontrolli. Korpus on valmistatud leegiaeglustavast PA-st (nailon), messingkattega klemmid tagavad vastupidavad ja korrosioonikindlad juhtivad kontaktid, mis sobivad nii elamu- kui ka väikeäriruumide elektrijuhtmestikku, sealhulgas päikesepaneelide ühenduskarpideks.

Eelised

Ühenduskarp talub kuni 80 A voolu ja võimaldab mitut kaablikonfiguratsiooni tänu turvalistele messingkattega klemmidele, mis on korrosioonikindlad ja tagavad hea juhtivuse. Läbipaistev kaas võimaldab kiiret visuaalset kontrolli ilma korpust avamata. PA-nailonist korpus vastab V0 UL94 leegiaeglustusklassile ja talub kõrgeid temperatuure. DIN-liistule kinnitamine lihtsustab paigaldust elektrikilpides.

Sobib

• Ühepooluselised kaabliühendused jaotuskilpides
• Päikesepaneelide stringide ühendused ja nendega seotud alalis-/vahelduvvoolu juhtmestik
• Elamu- ja väikeäriruumide elektripaigaldised
• Kaabliharude korrastamine ja kaitse DIN-liistul

Põhilised tehnilised andmed

• Nimivool: 80 A
• Pinge: AC/DC 690–1000 V
• Juhtme ristlõike valikud: 1× (6–16 mm²) / 4× (2,5–6 mm²) / 2× (2,5–16 mm²)
• Paigaldus: DIN-liistule kinnitatav
• Klemmid: messingkattega
• Korpuse materjal: PA (nailon), V0 UL94
• Mõõtmed: 31 × 70 × 45,5 mm
• Tootja: HiSmart, MPN NV821761, EAN 6942108747750

Kasutusjuhend

Paigaldage ühenduskarp sobivale DIN-liistule elektrikilbi sees. Juhtige kaablid vastavatesse klemmiavaustesse ja eemaldage juhtmete isolatsioon vastavalt kaabli ristlõike spetsifikatsioonidele. Sisestage juhtmed täielikult klemmidesse ja pingutage klemmi kruvid tootja soovitatud pöördemomendiga. Sulgege läbipaistev kaas, et kaitsta ühendust ja võimaldada visuaalset kontrolli.

Soovitused

Kasutage ühenduskarpi ettenähtud voolu- ja pingeväärtuste piires ning valige kaablite ristlõiked, mis vastavad loetletud vahemikele. Teostage paigaldus ja hooldus vastavalt kehtivatele elektrieeskirjadele ja ohutustavadele; lahutage toide enne töö alustamist. Välistingimustes või karmides keskkondades kasutamiseks lisage täiendav korpusekaitse, kuna see toode on ette nähtud paigaldamiseks kilpidesse või DIN-liistule.
