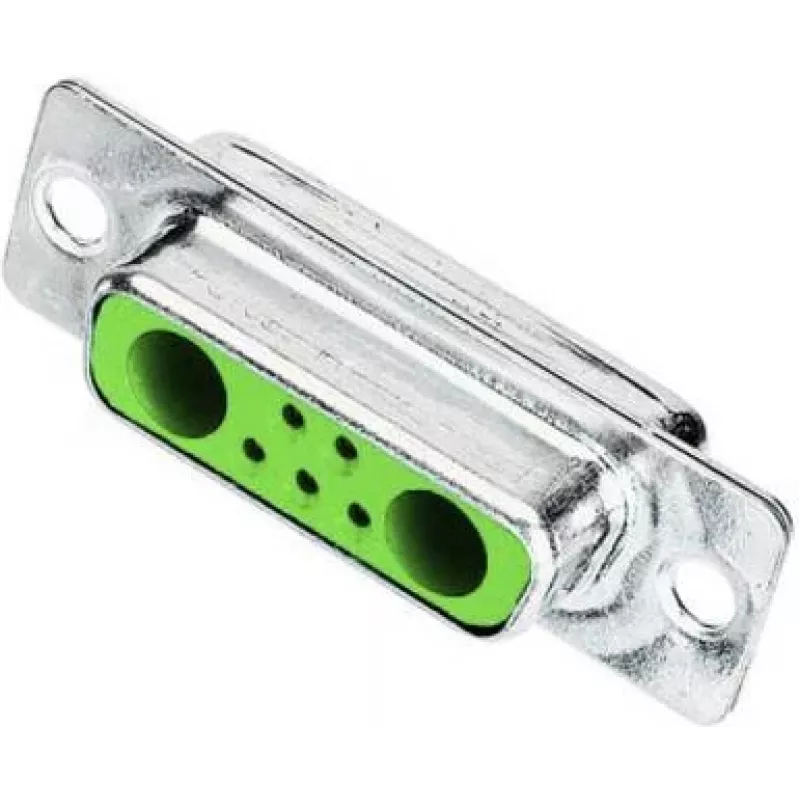

Traatühendus D-Sub 2 Harting 09 69 201 5072 Roheline Metallik

Harting 09 69 201 5072 on D-Sub 2 emane traatühendus jootetassiga, nimivooluga 5 A. Sellel on viis põhikontakti pluss kaks täiendavat erikontakti ja roheline metallikviimistlus. Korpus ühendab termoplastse polüestri (klaaskiuga täidetud) ja terase tinatatud vaskulamist kontaktidega. Ühendus vastab RoHS nõuetele ja on kerge, umbes 7,75 g, sobides usaldusväärseteks signaali- ja nõrkvooluühendusteks kompaktsetes koostudes.

Eelised

See D-Sub 2 ühendus pakub kompaktset emast liidest jootetassiga, mis hõlbustab kindlat traadi kinnitust ja usaldusväärset elektriühendust kuni 5 A. Klaaskiuga täidetud polüesterkest tagab mehaanilise tugevuse ja temperatuuritaluvuse, samas kui tinatatud vaskulamist kontaktid parandavad juhtivust ja korrosioonikindlust. Täiendavad kaks erikontakti suurendavad juhtmestiku paindlikkust abisignaalide või maanduse jaoks.

Sobib

• Signaali edastuseks ja nõrkvooluühendusteks kuni 5 A
• Kompaktsetele elektroonikaseadmetele ja armatuurlaudadele
• Kohandatud kaablitele ja rakmetele, mis vajavad jootetassi otstühendust
• Rakendustele, mis vajavad väikest D-Sub emast ühendust abikontaktidega

Peamised tehnilised andmed

• Tootja: Harting
• Tootja osanumber (MPN): 09 69 201 5072
• EAN: 2050006145272
• Ühenduse tüüp: D-Sub 2, emane
• Otstühendus: jootetass
• Nimivool: 5 A
• Kontaktid: 5 põhi- + 2 erikontakti
• Kontakti materjal: vaskulam, tinatatud
• Korpuse materjal: termoplastvaik (klaaskiuga täidetud polüester) ja teras
• Värv/viimistlus: roheline metallik
• Vastavus: RoHS
• Kaal: ~7,75 g

Kasutamine

Valmistage juhtmed ette eemaldades isolatsiooni soovitatud pikkuseni jootetasside jaoks. Sisestage iga juht oma jootetassi ja kandke jootetina, et moodustada kindel elektriühendus. Veenduge emase D-Sub kesta õiges orientatsioonis paigaldamisel paneeli või ühendamisel pistikuga. Pärast jootmist kontrollige ühenduskohti külmjoote või sildade suhtes ja kinnitage korpus vastavalt seadme koostamisjuhistele.

Soovitused

Kasutage tinatatud vaskkontaktide jaoks sobivat jootetemperatuuri ja räbustit, vältige liigset mehaanilist koormust ühendusjuhtmetele pärast jootmist ja veenduge, et vooluahela vool ei ületaks 5 A nimiväärtust. Pikaajalise töökindluse tagamiseks kaitske ühendusi söövitavate keskkondade eest ja järgige Hartingu D-Sub ühenduste käitlemisjuhendeid.
