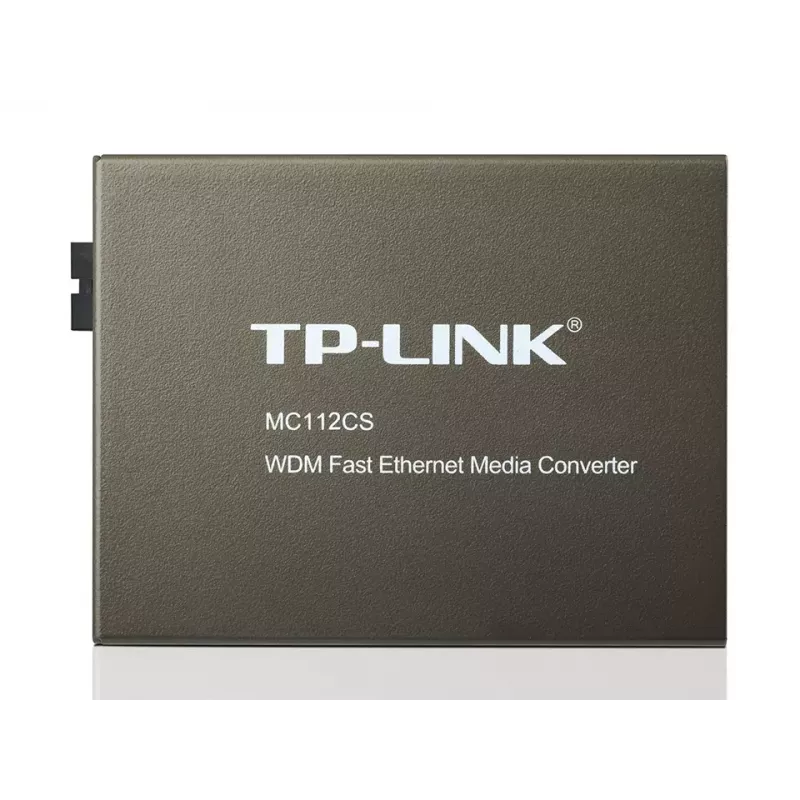

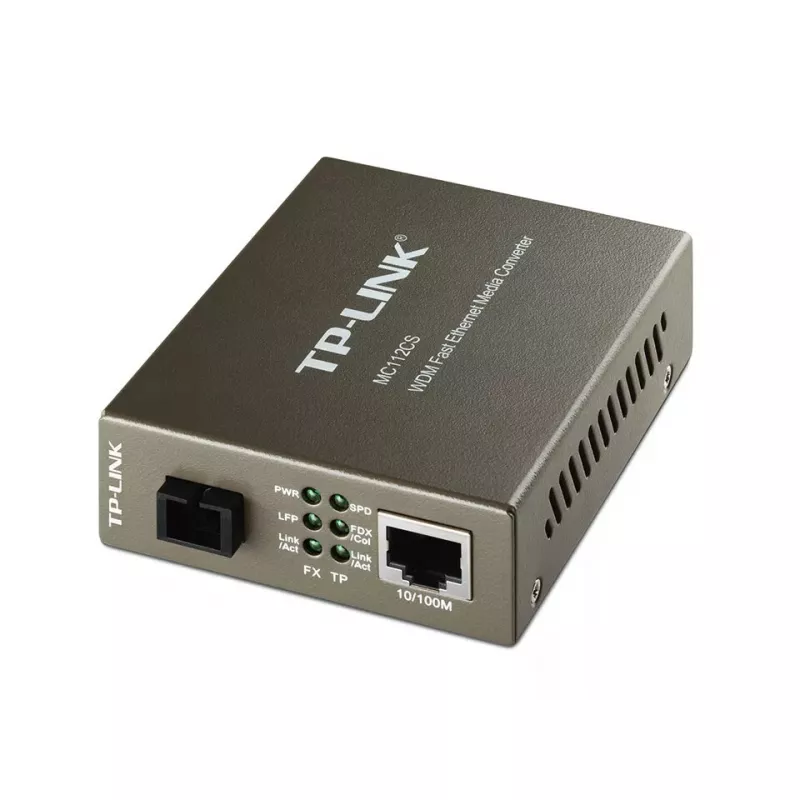

TP-Link MC112CS võrgumeediakonverter 100 Mbit/s ühemoodiline Must

TP-Link MC112CS on WDM-meediakonverter, mis teisendab 100BASE-FX ühemoodilise kiu 100BASE-TX vask-Ethernetiks või vastupidi, kasutades ühte SC-pistikut. Vastavalt IEEE 802.3u standarditele töötab seade täisjuhtmekiirusel ja toetab pikalainelist (LX) laseritööd: see edastab lainepikkusel 1310 nm ja võtab vastu lainepikkusel 1550 nm. WDM-tehnoloogiat kasutades vajab MC112CS kahesuunaliseks andmeedastuseks ainult ühte kiudu ja toetab ühemoodilisi kiudühendusi kuni 20 km kaugusele. Kompaktne eraldiseisev seade sisaldab oleku LED-tulesid ja ei vaja šassii.

Eelised

MC112CS vähendab kaablikulusid, kasutades WDM-ühekiulist edastust, pakub TX (RJ-45) pordil automaatset MDI/MDI-X-i ja automaatset läbirääkimist ning tagab IEEE-le vastava 10/100Base-TX kuni 100Base-FX teisenduse. Selle SC-kiudpistik ja tugi pikematele vahemaadele (kuni 20 000 m) muudavad selle sobivaks pikamaa võrguühendusteks, tarbides samal ajal vähe energiat.

Sobib

• Etherneti pikendamiseks ühemoodilistel kiudühendustel kuni 20 km
• Vask-Etherneti seadmete ühendamiseks kiudmagistraalidega
• Punkt-punkti ühendusteks, kus eelistatakse ühekiulist WDM-kaablit
• Väikestele paigaldistele, mis vajavad eraldiseisvat meediakonverterit

Peamised spetsifikatsioonid

• Mudel: TP-Link MC112CS (MPN: MC112CS)
• Standardid: IEEE 802.3u 10/100Base-TX, 100Base-FX
• Kiu tüüp: Ühemoodiline (SC-pistik)
• Lainepikkused: Edastus 1310 nm / Vastuvõtt 1550 nm (WDM)
• Maksimaalne kiu kaugus: 20 000 m (20 km)
• Etherneti port: 1 × RJ-45 (Auto MDI/MDI-X, automaatne läbirääkimine)
• Andmeedastuskiirus: Toetab 10/100 Mbps Ethernetit (seadme andmelehel on kirjas kuni 1000 Mbit/s võimekus)
• Energiatarve: max 2,41 W
• Sertifikaadid: FCC, CE
• Värv: Must

Kasutusjuhend

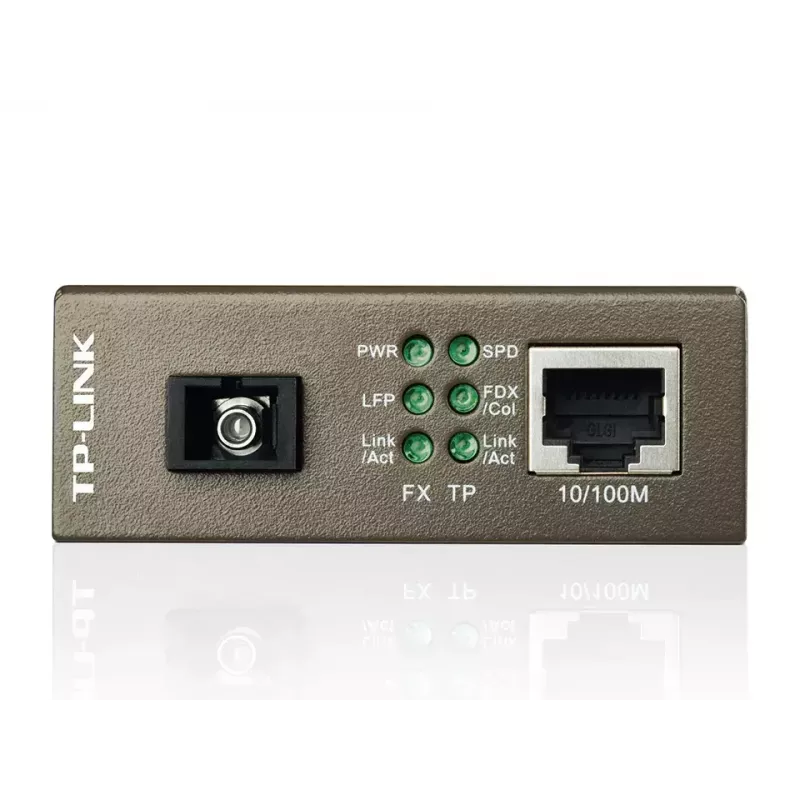

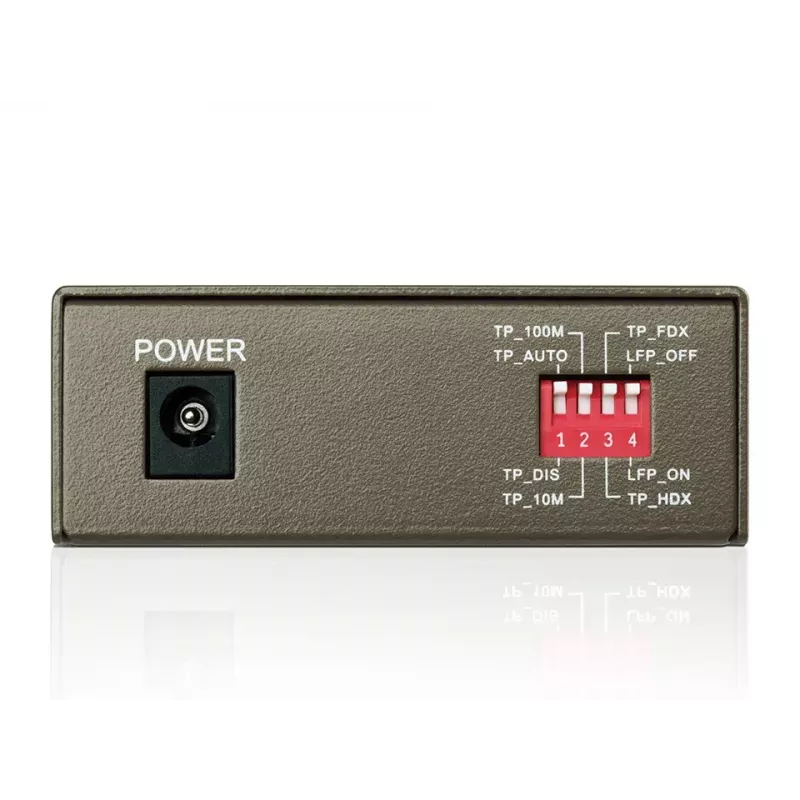

Paigaldage MC112CS ühendatava seadme lähedale ja toite seda kaasasoleva adapteriga. Ühendage vask-Etherneti seade RJ-45 porti; konverter teostab automaatset MDI/MDI-X-i ja läbiräägib automaatselt kiiruse ja dupleksi sellel pordil. Kasutage SC-pistikutega ühemoodilist kiudkaablit ja veenduge, et vastasotsa seade on konfigureeritud täiendavate WDM-lainepikkuste jaoks (see peaks edastama lainepikkusel 1550 nm ja vastu võtma lainepikkusel 1310 nm). Kontrollige ühendust ja aktiivsust esipaneeli LED-tulede abil ning veenduge mõlemas kiudühenduse otsas korrektses töös.

Soovitused

Kasutage sertifitseeritud ühemoodilist SC-kiudu ja kontrollige, et kaugmeediakonverter või -transiiver toetab täiendavaid WDM-lainepikkusi (TX 1550 nm / RX 1310 nm), et tagada korrektne kahesuunaline töö. Umbes 20 km kauguste puhul kontrollige kiu sumbuvust ja pistiku kvaliteeti; kaaluge pärast paigaldamist ühenduse jõudluse testimist.
