Tööstuslik 4-pordiline Gigabit Ethernet kommutaator PLANET IP30

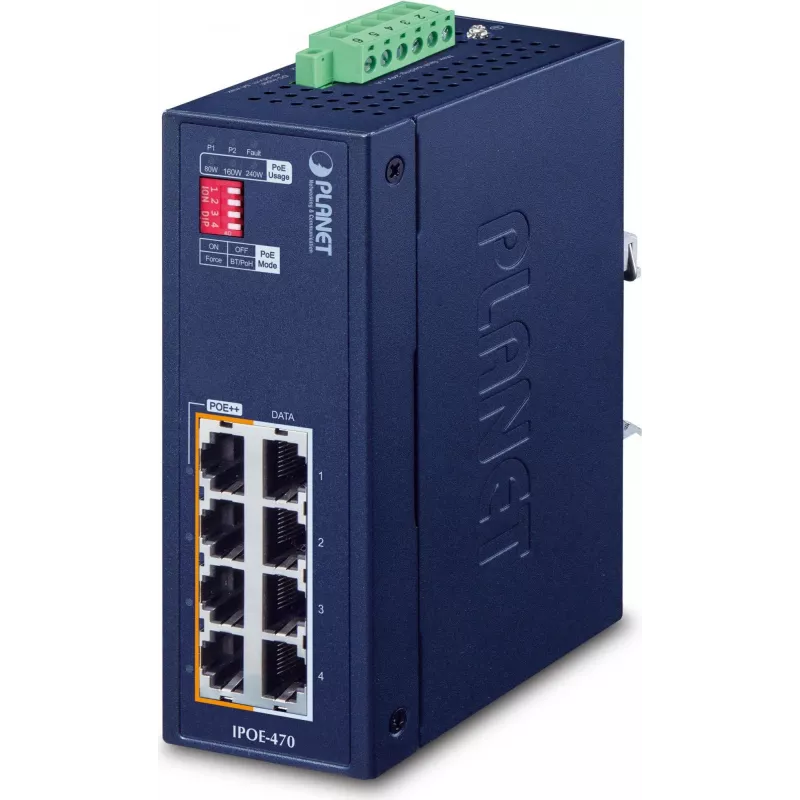

PLANET IPOE-470 on kompaktne tööstuslik IEEE 802.3bt PoE++ süstimisjaotur, millel on neli 10/100/1000BASE-T porti, mis pakuvad kuni 95 W pordi kohta ja kogu PoE eelarve on 240 W. Seade süstib toidet ja andmeid tavaliste Cat5e/6 UTP kaablite kaudu kaug-PoE-toiteseadmetele (PD), võimaldades täiendusi suurema võimsusega PoE-süsteemidele ilma olemasolevaid Ethernet-kommutaatoreid vahetamata. Saadaval on kaks mudelit: IPOE-470 ja IPOE-470-12V.

Eelised

IPOE-470 seeria edastab IEEE 802.3bt PoE++ toidet (kuni 95 W pordi kohta), kasutades kõiki nelja Etherneti kaabli paari, muutes selle sobivaks suure võimsusega PD-dele, nagu PoE PTZ-kaamerad, õhukesed kliendid, kõik-ühes puutetundlikud arvutid, müügikioskid, digitaalsed sildid ja PoE-valgustus. See paigaldatakse tavalise kommutaatori ja PD-de vahele, et lisada PoE-võimekus ilma võrgukommutaatorit muutmata, vähendab vajadust eraldi pistikupesade järele ja toetab tsentraliseeritud toitehaldust. Seade sisaldab intelligentseid LED-indikaatoreid toitesisendi ja kolmeastmelise PoE-kasutuse (80 W / 160 W / 240 W) jaoks reaalajas jälgimiseks.

Peamised spetsifikatsioonid

• Standard: IEEE 802.3bt (PoE++) ja 802.3at ühilduv
• Pordid: Neli 10/100/1000BASE-T PoE-süstimisporti
• Võimsus pordi kohta: Kuni 95 W (802.3bt tüüp-4)
• Kogu PoE eelarve: 240 W
• Kaabel: Cat5e/6 UTP (kõiki nelja paari kasutatakse PoE jaoks)
• Mudelid: IPOE-470, IPOE-470-12V (12–54 V alalisvoolu tõstmine 54 V-ni)
• Toitesisend: Kahe alalisvoolu toitesisendi tugi (lai vahemik mudelil IPOE-470-12V)
• Töötemperatuur: -40 kuni 75 °C
• Korpus: IP30 metallkorpus; DIN-liistule või seinale paigaldatav
• ESD/liigpingekaitse: Ethernet ESD ±6 kV kontakt / ±8 kV õhk; liigpingetaluvus ±6 kV

Kasutamine

Paigaldage IPOE-470 olemasoleva Ethernet-kommutaatori ja toiteseadmete vahele. Ühendage kommutaator seadme võrgusisendportidega andmete jaoks ja ühendage PD-d PoE-väljundportidega; toide ja andmed edastatakse seejärel samaaegselt Cat5e/6 kaablite kaudu. Mudeli IPOE-470-12V puhul ühendage sobiv alalisvooluallikas (12–54 V) kahe alalisvoolu sisendisse; seade tõstab ja reguleerib pinget vastavalt vajadusele. Kasutage esipaneeli LED-e, et kontrollida toitesisendi olekut ja jälgida kogu PoE-kasutust.

Soovitused

Kasutage Cat5e või Cat6 UTP kaableid ning, kui pikendate üle 100 meetri, siduge IPOE-470 ühilduvate PLANET PoE-pikendajatega. Transpordi- või tööstuspaigaldistes valige IPOE-470-12V, et mahutada laia vahemikuga alalisvooluallikaid ja võimaldada varutoitesisendit kõrgema käideldavuse jaoks.
