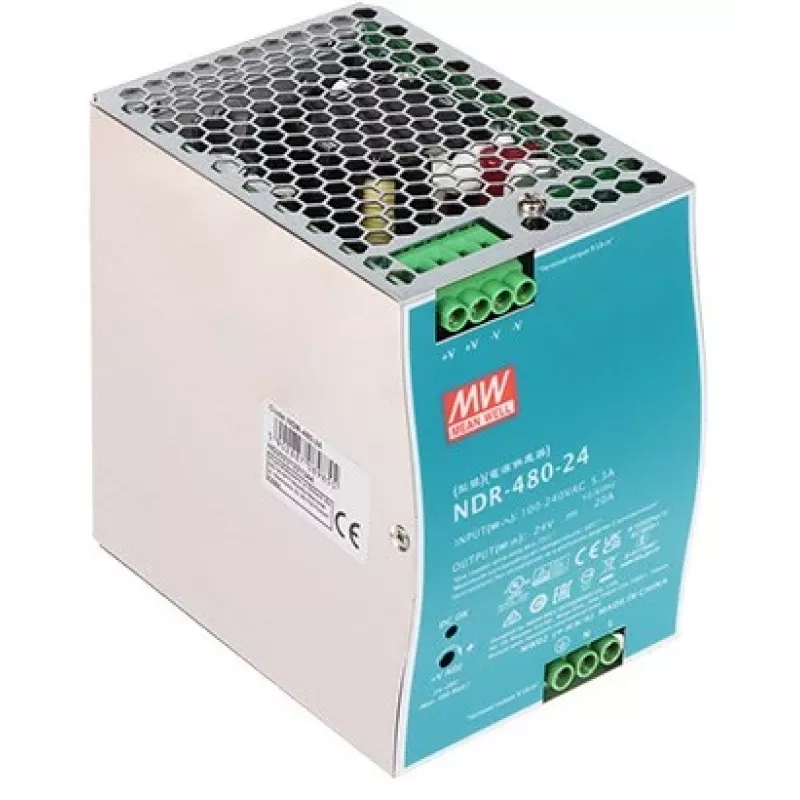

Toiteadapter MEAN WELL NDR-480-24

MEAN WELL NDR-480-24 on tööstuslik vahelduv-alalisvoolu ühe väljundiga DIN-liistule paigaldatav toiteplokk, mis annab 24 V alalisvoolu 20 A juures (480 W). Metallkorpuses ja RoHS-ühilduv, see aktsepteerib laia sisendpinge vahemikku 90–264 VAC ja selle kompaktsed mõõtmed on 85,5 mm L × 128,5 mm S × 125,2 mm K. Igas pakendis on 8 tk.

Eelised

DIN-liistu disain võimaldab lihtsat paigaldust juhtkilpidesse ja tööstuslikesse korpustesse. Metallkest pakub mehaanilist kaitset ja soojuse hajumist. Lai sisendpingevahemik tagab ühilduvuse ülemaailmsete elektrivõrkudega ja vähendab vajadust täiendava sisendite tingimuste järele. RoHS-vastavus näitab, et toode vastab piiratud ainete eeskirjadele.

Sobib

• Tööstuslikud juhtpaneelid ja automaatikasüsteemid
• PLC ja väliseadmete toide
• Masinaehitajad ja OEM-seadmed
• Jaotus DIN-liistudel jaotusseadmetes ja kappides

Peamised tehnilised andmed

• Mudel: MEAN WELL NDR-480-24 (MPN: NDR-480-24)
• Väljund: 24 V DC, 20 A, 480 W
• Sisendpinge: 90–264 V AC
• Korpus: metall
• Paigaldus: DIN-liist
• Vastavus: RoHS
• Mõõtmed: 85,5 × 128,5 × 125,2 mm (L × S × K)
• Kogus pakendis: 8 tk

Kasutamine

Paigaldage toiteplokk standardsele DIN-liistule sobivasse korpusesse. Ühendage vahelduvvoolu sisend L, N (ja maandus) klemmidele vastavalt kohalikele juhtmestiku eeskirjadele ja ühendage 24 V alalisvoolu väljund koormusele sobiva ristlõikega juhtmestikuga. Enne sisselülitamist kontrollige sisendpingevahemikku. Tagage piisav ventilatsioon ja kindlad mehaanilised ühendused. Süsteemi integreerimisel järgige tootja ühendusskeeme ja ohutusjuhiseid.

Soovitused

Usaldusväärseks tööks asetage seade tootja soovitatud temperatuuri- ja niiskusvahemikuga keskkonda, vältige õhuvoolu takistamist metallkorpuse ümber ning kaitske sisend- ja väljundühendusi niiskuse ja saaste eest. Kasutage väljundil nõuetekohast liigvoolukaitset ja vajadusel vahelduvvoolu sisendil eraldi vooluringi.
