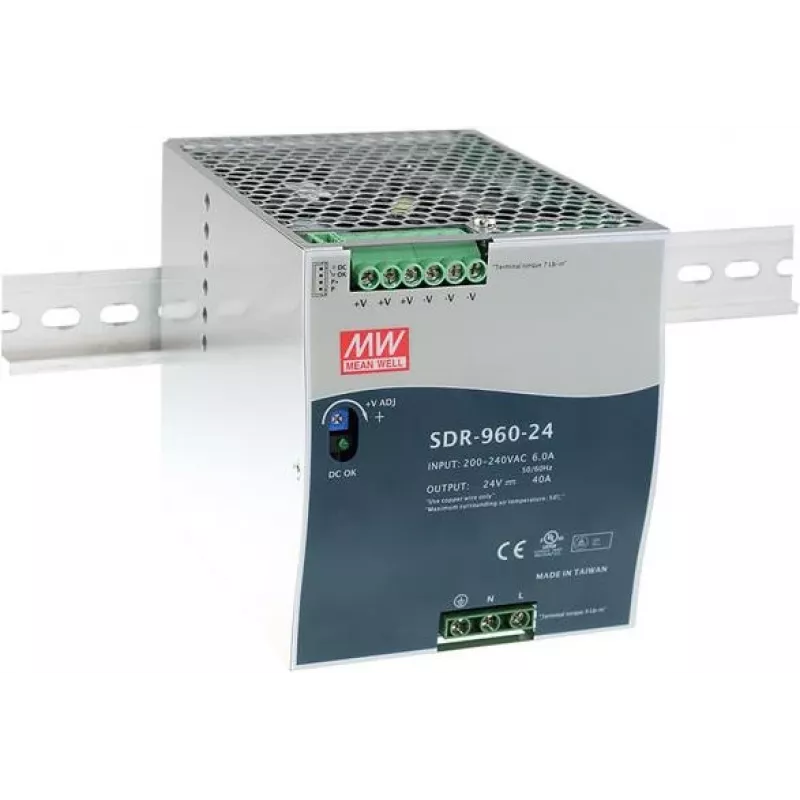

Toiteplokk MEAN WELL SDR-960-24

MEAN WELL SDR-960-24 on 960 W metallist toiteplokk, mis on mõeldud tööstuslikuks juhtimiseks ja DIN-liistule paigaldamiseks. See võtab vastu vahelduvvoolu sisendit vahemikus 180 kuni 264 VAC, annab nominaalse 24 V alalisvoolu väljundi 130% tippkoormuse võimekusega (tippvõimsus 1248 W) ja sisaldab sisseehitatud aktiivset PFC-d, mis vastab standardile EN61000-3-2. Seadmel on õhuke 110 mm laius, madal võimsuskadu kuni 94% efektiivsusega ja MTBF 69 800 tundi. See vastab ohutus- ja häirekindlusstandarditele, sealhulgas EN60950-1, UL508 ja EN61000-6-2, ning tarnitakse pärast 100% täiskoormusega sissetöötamise testimist.

Eelised

SDR-960-24 pakub kõrget efektiivsust (kuni 94%) ja õhukest 110 mm profiili, mis sobib piiratud ruumiga korpustesse. Sisseehitatud aktiivne PFC parandab võrguühilduvust, samas kui pideva voolu piiramise ahel ja mitmed kaitsefunktsioonid (lühis, ülekoormus, ülepinge ja ülekuumenemine) tagavad usaldusväärse töö. Seade toetab voolu jagamist kuni 3840 W (3+1) skaleeritava võimsuse jaoks, sisaldab alalisvoolu OK releekontakti väliseks jälgimiseks ja on heaks kiidetud tööstuslike juhtimisseadmete jaoks (UL508).

Sobib

• Tööstuslike juhtpaneelide ja automaatikasüsteemide jaoks
• DIN-liistule paigaldatav toitejaotus masinakappides
• Rakendustes, mis nõuavad suure efektiivsusega 24 V toidet ja voolu jagamist
• Süsteemides, mis vajavad EN61000-6-2 tasemel häirekindlust ja UL508 heakskiitu

Peamised spetsifikatsioonid

• Bränd: MEAN WELL
• Mudel: SDR-960-24
• Väljundvõimsus: 960 W (1248 W tipp, 130% tippkoormus)
• Väljundpinge: 24 V DC
• Vahelduvvoolu sisendvahemik: 180–264 VAC
• Efektiivsus: kuni 94%
• Mõõtmed (L×S×K): 110 × 150 × 125,2 mm
• Jahutus: konvektsioon (ventilaatorita)
• Kaitsed: lühis, ülekoormus, ülepinge, ülekuumenemine
• DIN-liistule paigaldamine: TS-35/7,5 või 15
• Heakskiidud/standardid: UL508, EN60950-1, EN61000-6-2, EN61000-3-2 (PFC)
• Voolu jagamine: kuni 3840 W (3+1)
• MTBF: 69 800 tundi

Kasutamine

Paigaldage toiteplokk TS-35/7,5 või 15 DIN-liistule sobiva ventilatsiooniga elektrikappi, tagades vaba õhukonvektsiooni seadme ümber. Ühendage vahelduvvoolu sisend 180–264 VAC allikaga ja kontrollige õiget juhtmestikku ja maandust vastavalt kohalikele elektrikoodidele. Ühendage 24 V alalisvoolu väljundid koormusega ja kui on vaja suuremat võimsust, konfigureerige paralleelne voolu jagamine kuni nelja seadmega (3+1), järgides tootja juhiseid. Jälgige alalisvoolu OK releekontakti väliseks järelevalveks ja veenduge, et keskkond jääb ettenähtud temperatuuripiiridesse.

Soovitused

Usaldusväärseks pikaajaliseks tööks hoidke toiteplokki puhtas, hästi ventileeritud korpuses, vältige õhuvoolu takistamist, kontrollige juhtmestikku enne pingestamist ja järgige MEAN WELLi juhiseid seadmete paralleelseks ühendamiseks ja kaitseseadete seadistamiseks.
