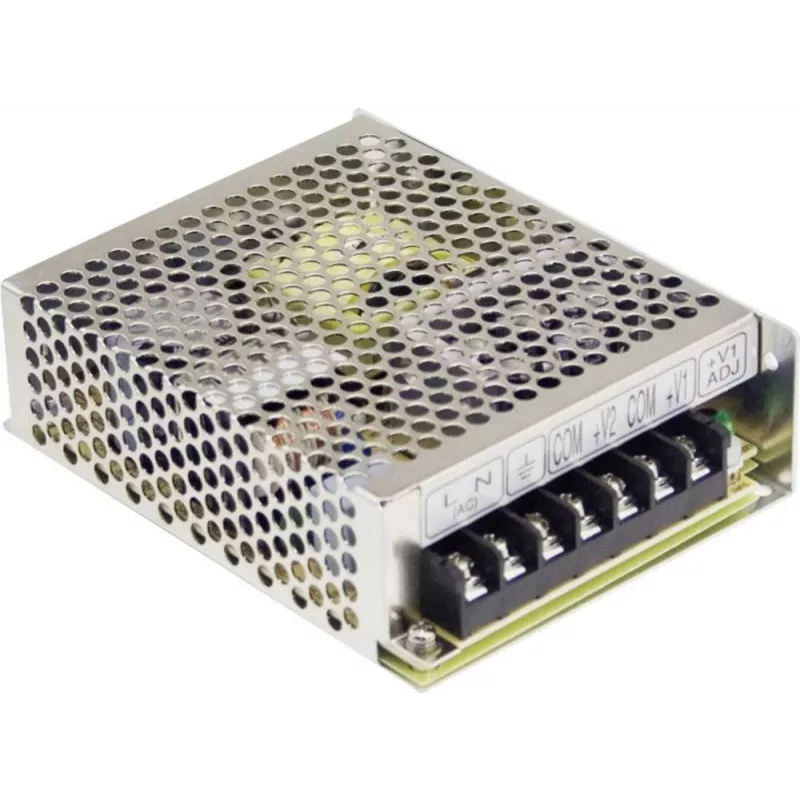

Toiteplokk mean well RS-75-12, 72 W, 12 V, AC 88–264 V, passiivjahutus, metallist

Mean Well RS-75-12 on 72 W lülitav toiteallikas, mis on mõeldud serveritele, tööstusseadmetele ja manussüsteemidele, mis vajavad kompaktset, töökindlat ja madala müraga 12 V alalisvooluallikat. Seade võtab vastu universaalse vahelduvvoolu sisendi 88–264 V sagedusel 47–63 Hz, kasutab metallkorpuse kaudu passiivjahutust ning pakub sisseehitatud kaitset lühise, ülekoormuse ja ülepinge eest. Kompaktsed mõõtmed (97 × 129 × 38 mm), LED-toiteindikaator ja madal tarbimine tühikäigul muudavad selle toiteallika sobivaks raamile paigutatavatesse või vähese ruumiga rakendustesse, kus on vaja stabiilset alalisvoolutoiteallikat ja kõrget efektiivsust.

Eelised

RS-75-12 ühendab täisvahemikuga vahelduvvoolusisendi kõrge efektiivsuse ja madala ootetarbega, pakkudes 12 V alalisvoolu minimaalse kuuldava müraga tänu konvektsioonjahutusele. See sisaldab kaitsefunktsioone lühise, ülekoormuse ja ülepinge vastu, et kaitsta ühendatud seadmeid. Metallist korpus ja komponendid, mis on kvalifitseeritud täiskoormusel sissetöötamise ja pika elueaga elektrolüütkondensaatorite abil, parandavad töökindlust ja termilist stabiilsust kuni 70°C töötemperatuurini. Seade talub ka sisendpinge impulsside üleelamise ja vibratsioonitestide tingimusi, toetades tugevat tööstuslikku kasutust.

Sobib

• Serverite toiteliinidele ja juhtimismoodulitele
• Tööstusautomaatika kontrolleritele ja PLC-dele
• Manussüsteemidele ja raamile paigaldatavale elektroonikale
• Telekommunikatsiooniseadmetele ja võrguseadmetele
• Teststendidele ja laboriinstrumentidele

Peamised tehnilised andmed

• Väljundpinge: 12 V DC
• Nimiväljundvõimsus: 72 W
• Vahelduvvoolu sisendvahemik: 88–264 V, 47–63 Hz
• Jahutusmeetod: passiivjahutus vaba õhkkonvektsiooni abil
• Korpus: metallist korpus
• Mõõtmed (L × P × K): 97 × 129 × 38 mm
• Käivitus- / tõusuaeg: 1200 ms
• Tühikäigul voolutarve: < 0.5 W
• Töötemperatuur: kuni 70°C
• Kaitseomadused: lühis-, ülekoormus-, ülepingekaitse
• Indikaatorid: LED-toiteindikaator
• Vastupidavustestid: 300 VAC impulsi taluvus (5 s), 5G vibratsioonitest

Kasutamine

Paigaldage RS-75-12 kohta, kus on piisav ventilatsioon konvektsioonjahutuseks, ja kinnitage see vastavalt raami või korpuse paigaldussoovitustele. Ühendage vahelduvvooluvõrk määratud 88–264 V vahemikus ja kontrollige polaarsust ning juhtmestikku alalisvooluväljundite osas enne ühendatud seadmete toite sisselülitamist. Jälgige LED-indikaatorit, et kinnitada toite sisselülitust, ja kontrollige koormust, et see ei ületaks nimivõimsust 72 W. Veenduge, et juhtmestik ja pistikud on väljundvoolu jaoks piisava nimivõimsusega ning et süsteemi maandus vastab ohutusnõuetele.

Soovitused

Pikaajaliseks töökindluseks kasutage toiteallikat määratud temperatuurivahemikus ja vältige õhuvoolu takistamist metallkorpuse ümber. Kasutage vahelduvvoolu sisendil sobivat kaitset ja rakendage täiendavat alumise külje kaitset, kui ühendatud seadmed vajavad rangemat rikete eraldamist. Regulaarsed visuaalsed kontrollid elektrolüütkondensaatorite ja klemmide ühenduste osas on soovitatavad nõudlikes tööstuskeskkondades.
