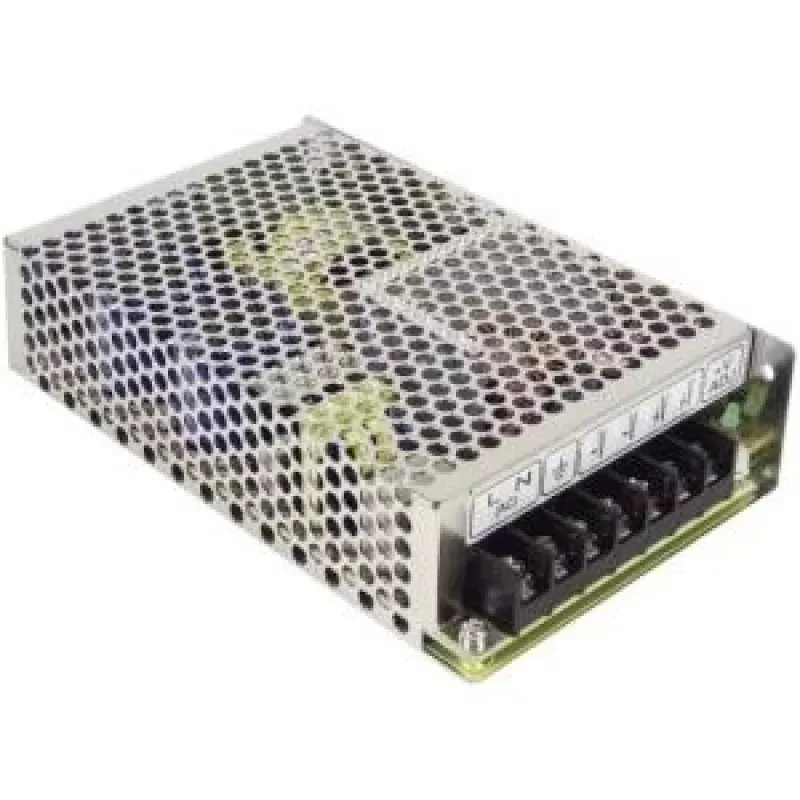

Toiteplokk Mean Well RS-100-24, 108 W, AC 115–230 V, metallist, 97×159×38 mm

Mean Well RS-100-24 on 108 W lülitustoiteallikas universaalse vahelduvvoolusisendiga 115–230 V ja sagedusega 47–63 Hz, mis annab stabiilse 24 V alalisvooluväljundi tööstus- ja sardsüsteemide jaoks. Seade on varustatud kompaktse metallkestaga mõõtmetega 97×159×38 mm, 1% pingetaluvuse ja 20 ms tõusuajaga. Mõeldud pidevaks tööks, pakub see kõrget töökindlust MTBF-iga 260 800 tundi ja sisseehitatud kaitsesid turvaliseks kasutamiseks juhtimis-, automaatika- ja mõõtesüsteemides.

Eelised

Metallkorpus tagab mehaanilise tugevuse ja parema soojuse hajumise, samal ajal kui jahutus toimub vaba õhukonvektsiooni teel, välistades sundventilatsiooni vajaduse. Sisseehitatud kaitsed hõlmavad lühise-, ülekoormus- ja liigpingekaitset, et kaitsta ühendatud seadmeid. Toiteallikas talub liigpingeid kuni 300 VAC 5 sekundi jooksul ja läbib 5 G vibratsioonitesti ning täiskoormusel sissetöötamistesti pikaajalise töökindluse tagamiseks. LED-toitesisselülituse indikaator ja kõrge muundamistõhusus lihtsustavad paigaldamist ja kasutamist.

Sobiv kasutus

• Tööstuslikud juhtpaneelid ja PLC toide
• Automaatikaseadmed ja protsessikontrollerid
• Mõõte- ja mõõtesüsteemid
• Sardsüsteemid, sideseadmed ja CCTV toide

Peamised tehnilised andmed

• Väljundvõimsus: 108 W
• Väljundpinge tolerants: ±1%
• Sisendpinge vahemik: 115–230 V AC, 47–63 Hz
• Käivitus- / tõusuaeg: 20 ms
• Jahutusmeetod: vaba õhukonvektsioon
• Korpus: metallist, mõõtmed 97×159×38 mm
• Liigpingekindlus: talub 300 VAC 5 sekundit
• Töötemperatuuri vahemik: kuni 70 °C ümbritsev
• MTBF: 260 800 tundi
• Indikaator: LED toite sisselülitamiseks
• Kaitsed: lühis, ülekoormus, liigpinge
• Töökindlusfunktsioonid: täiskoormusel sissetöötamistest, vibratsioonikindlus

Kuidas kasutada

Paigaldage toiteallikas stabiilsele pinnale või DIN-liistule vastavalt paigaldusjuhistele, tagades piisava ventilatsiooni metallkorpuse ümber konvektsioonjahutuseks. Ühendage vahelduvvoolusisend nõuetekohaselt hinnatud toitevõrku vahemikus 115–230 V AC ja jälgige õiget polaarsust alalisvooluväljundi juhtmete ühendamisel koormusega. Kontrollige LED-indikaatorit, et veenduda toite sisselülitamises, ja mõõtke multimeetriga väljundpinget enne tundlike seadmete ühendamist. Järgige ohutusstandardeid juhtmestiku ja maanduse osas, et vältida elektrilisi ohte.

Soovitused

Usaldusväärseks pikaajaliseks tööks hoidke ümbritseva õhu temperatuur alla maksimaalse nimiväärtuse, vältige ventilatsiooniteede takistamist ja piirake kokkupuudet liigse vibratsiooniga hoolimata seadme vibratsioonitaluvusest. Kasutage sisend- ja väljundahelates sobivaid kaablisuurusi ja kaitsmeid ning tehke esialgne koormustestimine, et veenduda stabiilses 24 V väljundis enne kriitiliste seadmete ühendamist.
