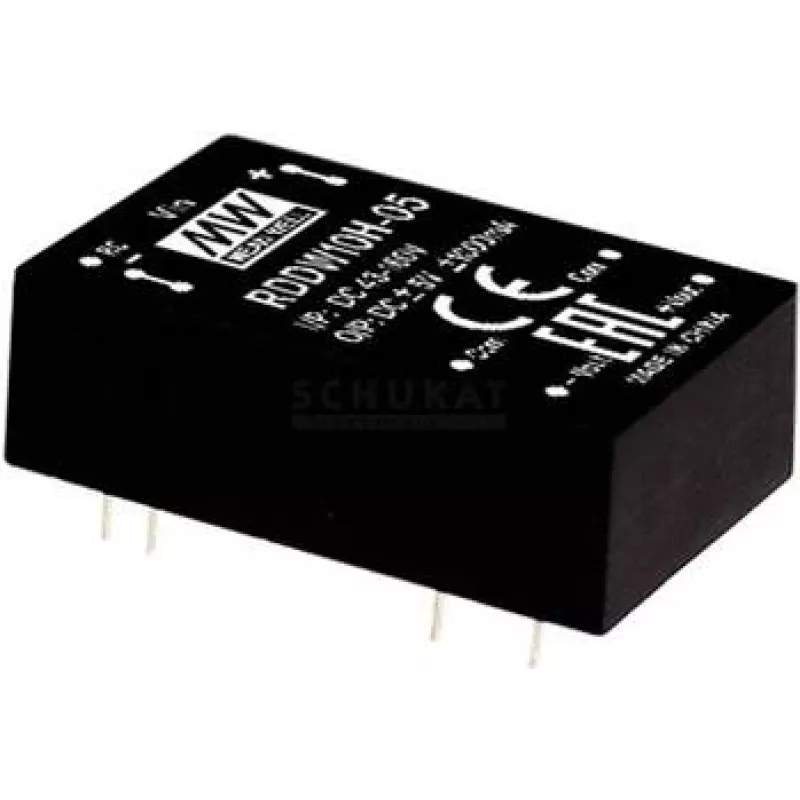

Toiteadapter/pingemuundur MEAN WELL RDDW10H-05, 10 W, sisend 43–160 V, väljund 5 V

MEAN WELL RDDW10H-05 on kompaktne alalisvoolu-alalisvoolu raudtee kahe väljundiga muundur, mis aktsepteerib laia sisendpingevahemikku 43–160 VDC ja pakub reguleeritud ±5 V väljundit ±1 A võimekusega iga haru kohta. Moodulil on 1,5 kVDC sisendi-väljundi isolatsioon, DIP läbiva avaga pakend lihtsaks PCB-le paigaldamiseks ja kaugjuhtimisega SISSE/VÄLJA lülitus. Kaalub umbes 16 g ja nimivõimsusega 10 W, see vastab RoHS nõuetele ja on mõeldud manussüsteemidele, tööstuselektroonikale ja akutoitega rakendustele.

Eelised

RDDW10H-05 pakub laia sisendvahemikku, mis sobib raudtee- ja tööstuslike toiteliinide jaoks, kompaktset suurust ja väikest kaalu ruumipiiranguga konstruktsioonidele ning sisseehitatud isolatsiooni süsteemi ohutuse parandamiseks. DIP läbiva avaga pakend lihtsustab vahetamist ja koostamist PCB paigutustes, samas kui kaugjuhtimise SISSE/VÄLJA lülitus võimaldab lihtsat toitehaldust manussüsteemide disainides. Hulgipakend toetab mahutootmist.

Sobib

• Raudtee- ja veeremi elektroonikale
• Manus- ja tööstuslikele juhtimissüsteemidele
• Akutoitega või varutoite rakendustele
• Suurtootmise PCB koostudele

Peamised tehnilised andmed

• Tootja: MEAN WELL
• Mudel / MPN: RDDW10H-05
• Nimivõimsus: 10 W
• Sisendpinge: 43–160 VDC
• Väljund: ±5 VDC, ±1 A iga haru kohta
• Isolatsioon: 1,5 kVDC sisend-väljund
• Pakend: DIP läbiva avaga
• Kaugjuhtimine: Kaug-SISSE/VÄLJA
• Kaal: ~16 g
• Vastavus: RoHS
• EAN: 4021087048644

Kuidas kasutada

Paigaldage DIP läbiva avaga RDDW10H-05 PCB-le, järgides tootja soovitatud jalajälge ja jälgige õiget polaarsust sisendi ja väljundi ühendustel. Andke sisendpinge vahemikus 43–160 VDC. Kasutage kaug-SISSE/VÄLJA viiku vastavalt andmelehele, et väljund vajadusel sisse või välja lülitada. Veenduge, et väljundid on koormatud ±1 A piirides ja juhtige soojuse hajumist vastavalt rakenduskeskkonnale ja PCB paigutusele.

Soovitused

Usaldusväärseks tööks kavandage PCB piisava roomamis- ja kliirenskaugusega 1,5 kV isolatsiooni jaoks, lisage sisendfiltreerimine ja liigpingekaitse raudteekeskkondade jaoks ning järgige MEAN WELL rakendusmärkmeid soojusjuhtimise ja kaug-SISSE/VÄLJA juhtmestiku osas. Kontrollige väljundeid ettenähtud koormustingimustes ja tegelikus ümbritseva temperatuuri vahemikus.
