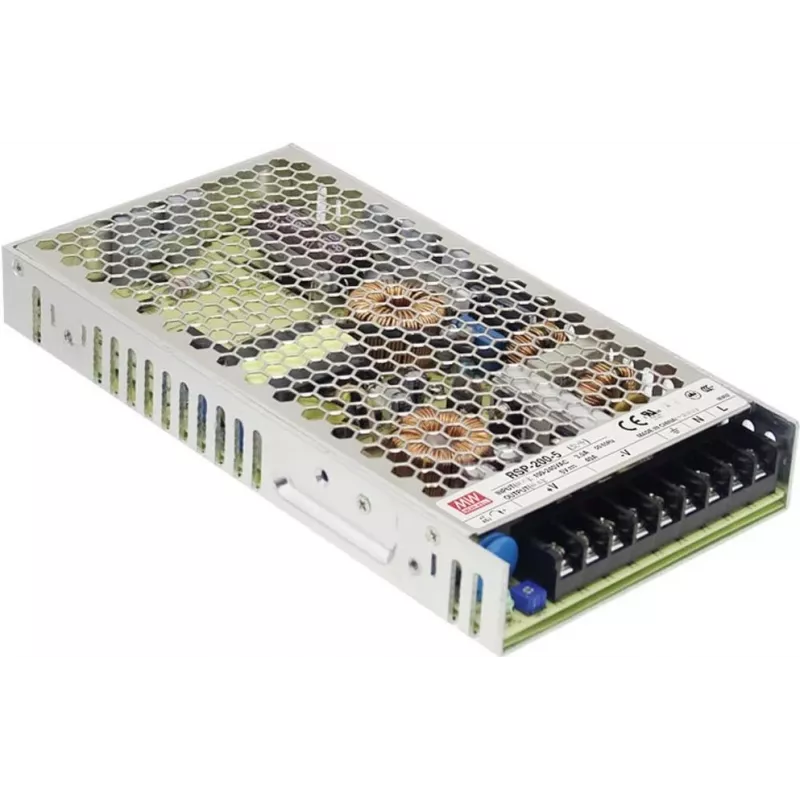

MEAN WELL RSP-200-48 201,6W 48V 1U madala profiiliga suletud toiteplokk aktiivse PFC ja ventilaatorjahutusega

Tööstus- ja automaatikasüsteemid nõuavad sageli toiteallikat, mis ühendab endas kõrget efektiivsust, kompaktseid mõõtmeid ja vankumatut töökindlust. MEAN WELL RSP-200-48 vastab sellele nõudmisele 201,6W väljundvõimsusega 1U madala profiiliga korpuses, mis on projekteeritud sujuvaks integreerimiseks ruumipiiratud seadmeriiulitesse ja juhtimiskappidesse. Selle 48V DC väljund 4,2A juures on ideaalne mootorite, andurite, PLC-de ja muude 48V seadmete toiteks, samas kui aktiivne võimsusteguri korrektsioon tagab vastavuse ülemaailmsetele energiatõhususe standarditele ja vähendab harmoonilisi moonutusi vahelduvvooluvõrgus.

Kellele see mõeldud on

See toiteplokk on loodud süsteemiintegraatoritele, masinaeitajatele ja hooldusspetsialistidele, kes vajavad usaldusväärset 48V toiteahelat tehaseautomaatikas, testimis- ja mõõteseadmetes, LED-valgustuses või telekommunikatsioonis. See sobib võrdselt OEM-rakendustele, kus õhuke 1U profiil on eeltingimus, ja olemasolevate paigaldiste uuendamiseks, mis vajavad kõrge efektiivsusega täiustust ilma töökindlust ohverdamata.

Peamised omadused

• 201,6W koguväljund 48V DC ja 4,2A, pakkudes stabiilset toidet nõudlikele koormustele.
• 1U madala profiiliga metallkorpus (30mm kõrgus) riiulile ja paneelile paigaldamiseks.
• Aktiivne PFC võimsusteguriga >0,95 230VAC täiskoormusel, vähendades energiakadu ja vastates standardile EN61000-3-2.
• Sisseehitatud DC-ventilaator kiiruse reguleerimisega optimaalseks soojusjuhtimiseks ja madalaks müraks.
• Põhjalikud kaitsed: lühis, ülekoormus, ülepinge ja ületemperatuur.
• Lai sisendvahemik: 85~264VAC või 120~370VDC, sobib ülemaailmsetele vooluvõrkudele ja DC-varusüsteemidele.
• Kõrge efektiivsus kuni 90%, vähendades töökulusid ja soojuse teket.
• Madal pulsatsioon ja müra (150mVp-p) tundlikele elektroonikaseadmetele.
• Isolatsioonipinge 3kVAC sisendi ja väljundi vahel suurema ohutuse tagamiseks.
• Sertifikaadid: UL60950-1, TUV EN60950-1, CB, CE.

Spetsifikatsioonid

• Väljundvõimsus: 201,6 W
• Väljundpinge: 48 VDC
• Väljundvool: 4,2 A
• Sisendpinge vahemik: 85 ~ 264 VAC / 120 ~ 370 VDC
• Efektiivsus: 90%
• Võimsusteguri korrektsioon (PFC): Aktiivne PFC (>0,95 230VAC täiskoormusel)
• Vormitegur: 1U madal profiil
• Jahutustüüp: Sisseehitatud DC-ventilaator kiiruse reguleerimisega
• Kaitsed: Lühis, ülekoormus, ülepinge, ületemperatuur
• Töötemperatuur: -30 ~ +70 °C
• Pulsatsioon ja müra: 150 mVp-p
• Isolatsioonipinge: 3 kVAC (sisendist väljundisse)
• MTBF: >200 000 tundi
• Sertifikaadid: UL60950-1, TUV EN60950-1, CB, CE
• Käivitusaeg, tõusuaeg: 1000ms, 50ms (230VAC täiskoormusel)
• Hoidmisaeg: 16ms (230VAC täiskoormusel)
• Voolu piiramine: Püsivoolu piirav ahel
• Impulsssisendi taluvus: 300VAC 5 sekundit

Nõuanded

Kasutusea maksimeerimiseks tagage seadme ümber piisav ventilatsioon ja hoidke ventilaatori sisselaskeava tolmust vaba. 48V DC sisendiga rakenduste puhul kontrollige polaarsust ja kasutage sobivaid kaitsmeid. Paigaldage toiteplokk kruvidega kõigisse nelja nurka, et vältida vibratsioonist tingitud pinget. Mitme seadme paralleelsel ühendamisel konsulteerige voolu jagamise juhiste saamiseks andmelehte.
