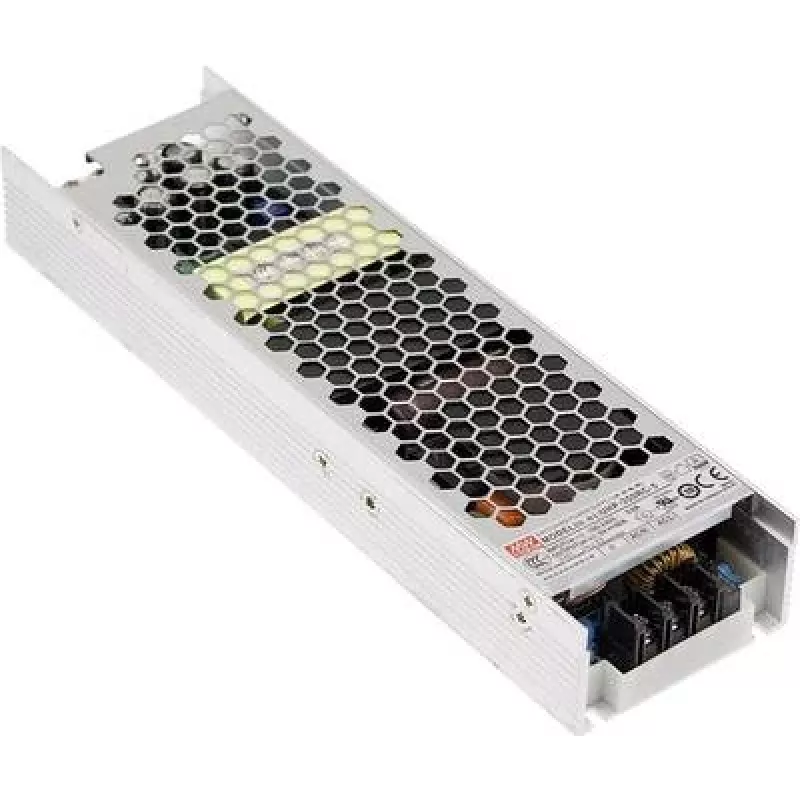

Toiteadapter MEAN WELL UHP-350-24

MEAN WELL UHP-350-24 on vahelduv-alalisvoolu õhuke ühe väljundiga suletud toiteplokk aktiivvõimsusteguri korrektsiooniga (PFC). See aktsepteerib laia sisendpinge vahemikku 90–264 VAC ja annab stabiilse 24 VDC väljundi kuni 14,6 A (350 W). Seade on kompaktne (62 × 220 × 31 mm), RoHS-iga vastavuses ja mõeldud integreerimiseks juhtkappidesse, tööstusseadmetesse ja muudesse rakendustesse, mis vajavad usaldusväärset 24 V toiteallikat. Pakendid sisaldavad 16 ühikut.

Eelised

UHP-350-24 pakub suure efektiivsusega 24 V alalisvoolu väljundit sisseehitatud PFC-ga, mis parandab võrgukäitumist ja vähendab harmoonilisi moonutusi. Selle õhuke suletud korpus säästab ruumi, pakkudes samal ajal elektriohutust ja EMI varjestust. Lai sisendpinge ühilduvus võimaldab kasutamist erinevates elektrilistes keskkondades ning RoHS-i vastavus tagab väiksema keskkonnamõju.

Sobib kasutamiseks

• Tööstuslikud juhtimissüsteemid ja automaatikaseadmed
• LED-valgustite draiverid ja siltide toide
• Manussüsteemid ja telekommunikatsiooniseadmed
• Katsestendid ja laboratoorsed toitevajadused

Peamised tehnilised andmed

• Mudel: MEAN WELL UHP-350-24 (MPN: UHP-350-24)
• Väljund: 24 V DC, 14,6 A (350 W)
• Sisendpinge: 90–264 VAC
• Mõõtmed: 62 mm (L) × 220 mm (S) × 31 mm (K)
• Tüüp: Õhuke ühe väljundiga suletud toiteplokk PFC-ga
• Vastavus: RoHS
• Pakendi kogus: 16 ühikut pakendis

Kasutamine

Paigaldage UHP-350-24 sobivasse korpusesse või DIN-liistule vastavalt seadme projekteerija soovitustele, tagades piisava ventilatsiooni ja ruumi seadme ümber. Ühendage vahelduvvoolu võrgusisend (90–264 VAC) määratud sisendklemmidega ja ühendage 24 VDC väljund koormusega, jälgides polaarsust. Veenduge, et kogukoormus ei ületaks 14,6 A, ning järgige paigaldamisel kohalikke juhtmestiku eeskirju ja ohutusstandardeid.

Soovitused

Paigutage toiteplokk kuiva, ventileeritavasse kohta, vältige kokkupuudet söövitava atmosfääriga ja jätke ettenähtud ruum soojuse hajumiseks. Kasutage sisendpoolel sobivaid kaitsmeid ja lisage väljundile liigvoolukaitse, kui rakendus nõuab täiendavat ohutust.
